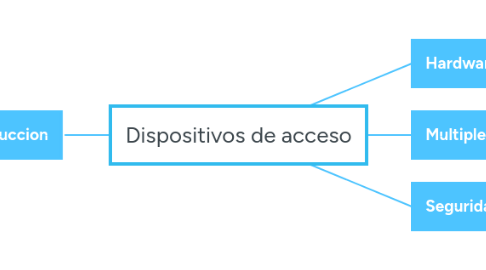

Dispositivos de acceso by Mind Map: Dispositivos de acceso

1. Introduccion

1.1. El Espectro radioelectrico

1.1.1. Esta formado por ondas electromagneticaspropagadas por el ambiente entre las frecuencias de 9 KHz y 3000 GHz

1.2. Como nos llega la señal?

1.2.1. Pra que nos llegue una transmision de señal o analogica es necesario transformar la señal y para ello necesitaremos pasar una serie de estados

1.2.1.1. Codificacion

1.2.1.2. Modulacion

1.2.1.3. Amplificacion

1.3. Servicios que utilizan el espectro

1.3.1. En funcion del rango de frecuencia se dividen en canales que se separan en

1.3.1.1. Difusion (Radio y Television)

1.3.1.2. Comunicaciones (Moviles, Satelite, Inalambricas, Seguridad, y Comunicaciones aeronauticas)

1.3.1.3. Posicionamiento (GPS)

1.3.1.4. Radar

1.3.1.5. ETC...

2. Seguridad

2.1. Proteger la red inalambrica

2.1.1. SSID Cloacking-Escondel el SSID del dispositivo para que los broadcast de los APs no lo vean

2.1.2. Filtrado por MAC-Emarejar las manualmente las direcciones MAC de las estaciones

2.1.3. Utilizar el mecanismo de encriptacion

3. Multiplexacion

3.1. Control de acceso al medio

3.1.1. Acceso múltiple por división de frecuencia o FDMA

3.1.1.1. se realiza dividiendo el espectro disponible en canales

3.1.2. Acceso múltiple por división de tiempo o TDMA

3.1.2.1. el ancho de banda total del medio de transmisión es asignado a cada canal

3.1.3. Acceso múltiple por división de código o CDMA:

3.1.3.1. emplea una tecnología de espectro expandido y un esquema especial de codificación

3.2. Proceso de asociacion

3.2.1. Sondeo

3.2.1.1. El host que intenta asociarse emite un association request frame y solo el ap con la SSID correspondiente responde

3.2.2. Autenticacion

3.2.2.1. Autenticación abierta, es una autenticación vacía en la que el cliente dice "autentícame" y lel AP responde con "sí"

3.2.2.2. Autenticación de clave compartida. Esta técnica consiste en que el punto de acceso encripta un texto con una clave compartida

3.2.3. Asociación

3.2.3.1. El cliente aprende el BSSID y el AP mapea un puerto lógico conocido como Association IDentifier

3.3. Formato de frame (trama) 802.11

3.3.1. Frame control: Diversa información sobre la transmisión de la trama

3.3.2. Duración: Usado en el frame RTS. Sirve para reservar ancho de determinado intervalo de tiempo.

3.3.3. Address 1: Dirección física de la interfaz de red Wifi destin

3.3.4. Address 2: Dirección física de la interfaz de red Wifi origen

3.3.5. Address 3: Dirección física de la interfaz de red

3.3.6. Address 4: Dirección física del adaptador de red Wifi de otro hos

3.3.7. Seq control: Número desecuencia usado en el protocolo secuencia usado en el protocolo ARQ de parada y espera para controlar las pérdidas de frames.

3.3.8. Payload: Los datos (algo más 2K bytes)

3.3.9. CRC: Contiene una secuencia de detección de errores.

4. Hardware

4.1. Punto de acceso (AP)

4.1.1. Un punto que conecta al cliente con el servidor LAN

4.1.2. Convierte los paquetes de datos encapsulados en 802.11 de aire a la trama 802.3 de red

4.2. Modos de configuracion del AP

4.2.1. Infraestructura

4.2.1.1. Permite que los nodos se comuniquen con entre si y con la red cableada

4.2.1.2. Todas las comunicaciones pasan a traves del AP

4.2.2. Add-hoc

4.2.2.1. Las estaciones se comunican entre si porque estan cerca
