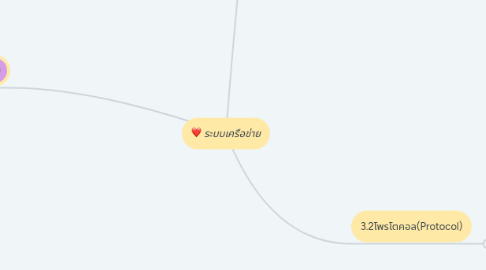

ระบบเครือข่าย by Mind Map: ระบบเครือข่าย

1. ประเภทเครือข่าย

1.1. LAN (Local Area Network)

1.1.1. ระบบเครื่องข่ายท้องถิ่น เป็นเน็ตเวิร์กในระยะทางไม่เกิน 10 กิโลเมตร

1.2. MAN (Metropolitan Area Network)

1.2.1. ระบบเครือข่ายเมือง เป็นเน็ตเวิร์กที่จะต้องใช้โครงข่ายการสื่อสารขององค์การโทรศัพท์

1.3. WAN (Wide Area Network)

1.3.1. ระบบเครือข่ายกว้างไกล หรือเรียกได้ว่าเป็น World Wide

2. 3.2โพรโตคอล(Protocol)

2.1. ความหมาย

2.1.1. ข้อกําหนดหรือข้อตกลงที่ใช้ควบคุมการสื่อสารข้อมูลในเครือข่าย ไม่ว่าจะ เป็นการสื่อสารข้อมูลระหว่างเครื่องคอมพิวเตอร์หรือระหว่างคอมพิวเตอร์กับอุปกรณ์อื่นๆ

2.2. องค์ประกอบหลักของโพรโตคอล

2.2.1. Syntax หมายถึงรูปแบบ(Format) หรือโครงสร้าง(Structure) ของข้อมูล

2.2.2. Semantics หมายถึง ความหมายของข้อมูลที่ได้รับมา

2.2.3. Timing เป็นข้อกําหนดของเวลาในการรับส่งข้อมูล

2.3. มาตรฐานของโพรโตคอล7ชั้น

2.3.1. ชั้นกายภาพ (physical layer)ทําหน้าที่แปลงข้อมูลในรูปของสัญญาณ

2.3.2. ชั้นเชื่อมโยงข้อมูล(data link layer)ทําหน้าที่เสมือนเป็นผู้บริการส่ง ข้อมูล

2.3.3. ชั้นเครือข่าย(network layer)ทําหน้าที่ควบคุมการส่งผ่านข้อมูล

2.3.4. ชั้นขนส่ง(transport layer)เป็นชั้นของการตรวจสอบและควบคุมการส่ง

2.3.5. ชั้นส่วนงาน(session layer)ทําหน้าที่สร้างการติดต่อระหว่างเครื่องต้น ทางและปลายทาง

2.3.6. ชั้นการนําเสนอข้อมูล (presentation layer)จะแปลงข้อมูลที่ส่งมาให้ อยู่ในรูปแบบที่โปรแกรมของเครื่องผู้รับเข้าใจ

2.3.7. ชั้นการประยุกต์ (application layer)เป็นส่วนติดต่อระหว่างโปรแกรม ประยุกต์ของเครือข่ายผู้ใช้

2.4. โพรโตคอลTCP/IP (Transmission Control Protocol/Internet Protocol)

2.4.1. จุดประสงค์โพรโตคอล

2.4.1.1. เพื่อใช้ติดต่อสื่อสารระหว่างระบบที่มีความแตกต่างกัน

2.4.1.2. ความสามารถในการแก้ไขปัญหาที่เกิดขึ้นในระบบเครือข่าย เช่นในกรณีที่ผู้ ส่งและผู้รับยังคงมีการติดต่อกันอยู่

2.4.1.3. มีความคล่องตัวต่อการสื่อสารข้อมูลได้หลายชนิดทั้งแบบที่ไม่มีความเร่งด่วน

2.4.2. การย้อนกลับของข้อมูล4ขั้นตอน

2.4.2.1. ชั้นโฮสต์-เครือข่าย (Host-to-network)

2.4.2.1.1. โพรโตคอลสําหรับการควบคุมการสื่อสารในชั้นนี้ เป็นสิ่งที่ไม่มีการกําหนดรายละเอียดอย่างเป็นทางการ

2.4.2.2. ชั้นสื่อสารอินเตอร์เน็ต (The Internet Layer)

2.4.2.2.1. ใช้ประเภทของระบบการสื่อสารที่เรียกว่า ระบบเครือข่ายแบบสลับช่องสื่อสารระดับแพ็กเก็ต

2.4.2.3. ชั้นสื่อสารนําส่งข้อมูล (Transport Layer)

2.4.2.3.1. แบ่งเป็นโพรโตคอล 2 ชนิดตามลักษณะ ลักษณะ แรกเรียกว่า Transmission Control Protocol (TCP) เป็นแบบที่มีการกําหนดช่วงการ สื่อสารตลอดระยะเวลาการสื่อสาร (connection-oriented)

2.4.2.4. ชั้นสื่อสารการประยุกต์ (Application Layer)

2.4.2.4.1. มีโพรโตคอลสําหรับสร้างจอเทอร์มินัลเสมือน เรียกว่า TELNET โพรโตคอลสําหรับการจัดการแฟ้มข้อมูล เรียกว่า FTP

2.5. โพรโตคอล FTP (File Transfer Protocal)

2.5.1. การถ่ายโอนไฟล์หรือเรียกได้อีกอย่างว่า การ คัดลอกแฟ้มข้อมูลบนเครือข่าย

2.5.2. การโอนเข้าระบบโดยใช้key

2.5.2.1. Symmetric keyทั้งผู้ส่งและผู้รับจะใช้ key อันเดียวกันในการเข้ารหัสและถอดรหัส

2.5.2.2. Asymmetrickey ผู้ส่งและผู้รับจะถือ key คนละอันที่เป็นคู่กันอันแรกเรียก public key ซึ่ง จะแจกจ่ายให้ใครถือก็ได้อีกอันเรียกว่า private key

3. รูปร่างเครือข่าย

3.1. เชื่อมต่อแบบจุดต่อจุด(point-to-pointConnection)และเชื่อมต่อแบบหลายจดุ (multipoint Connection)

3.1.1. การเชื่อมต่อแบบจุดต่อจุด (point-to-point)เป็นการเชื่อมต่อระหว่าง เครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสอง เครื่อง โดยใช้สื่อกลางหรือช่องทางในการ สื่อสารช่องทางเดียวเป็นการจองสายในการ ส่งข้อมูลระหว่างกันโดยไม่มีการใช้งาน

3.2. การเชื่อมต่อแบบหลายจุด

3.2.1. BUS

3.2.1.1. คือการนําอุปกรณ์ทุกชิ้นในเครือข่ายเชื่อมต่อกับสายสื่อสารหลักที่ เรียกว่า "บัส" (BUS) เมื่อโหนดหนึ่งต้องการจะส่งข้อมูลไปยังอีกโหนดหนึ่งภายในเครือข่าย ข้อมูล จากโหนดผู้ส่งจะถูกส่งเข้าสู่สายบัสในรูปแบบของแพ็กเกจ

3.2.2. RING

3.2.2.1. เหตุที่เรียกการสื่อสารแบบนี้ว่าเป็นแบบ RING เพราะข่าวสารที่ส่งผ่าน ไปในเครือข่ายจะไหลวนอยู่ในเครือข่ายไปในทิศทางเดียวเหมือนวงแหวน

3.2.3. STAR

3.2.3.1. จากการเชื่อมโยงติดต่อสื่อสารที่มีลักษณะคล้ายกับรูปดาว (STAR) หลายแฉกโดยมีศูนย์กลางของดาว หรือฮับเป็นจุดผ่านการติดต่อกันระหว่างทุกโหนดในเครือข่าย

3.3. อุปกรณ์เครือข่าย

3.3.1. การ์ดเครือข่าย (Network Interface Card)

3.3.1.1. ทําหน้าที่ในการเชื่อมคอมพิวเตอร์ที่ใช้งานอยู่นั้นเข้ากับระบบเครือข่ายได้

3.3.2. ฮับ (Hub)

3.3.2.1. ออุปกรณ์ที่รวมสัญญาณที่มาจาก อุปกรณ์รับส่งหลายๆ สถานีเข้าด้วยกัน ฮับ

3.3.3. สวิตช์ (Switch

3.3.3.1. อุปกรณ์รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลายสถานี เช่นเดียวกับฮับ แต่มีข้อแตกต่างจากฮับ

3.3.4. บริดจ์ (Bridge)

3.3.4.1. ป็นอุปกรณ์ที่เหมาะกับเครือข่ายหลายๆ กลุ่มที่เชื่อมต่อกัน เนื่องจาก สามารถแบ่งเครือข่ายที่เชื่อมต่อ

3.3.5. รีีพีตเตอร์ (Repeater)

3.3.5.1. เป็นอุปกรณ์ทวนสัญญาณเพื่อให้สามารถส่งข้อมูลถึงกันได้ ระยะไกลขึ้น

3.3.6. โมเด็ม (Modem)

3.3.6.1. ป็นอุปกรณ์ที่ทําหน้าที่แปลงสัญญาณคอมพิวเตอร์ให้สามารถ เชื่อมคอมพิวเตอร์ที่อยู่ระยะไกลเข้าหากันได้ด้วยการผ่านสายโทรศัพท์

3.3.7. เร้าเตอร์ (Router)

3.3.7.1. ในการเชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยง หลายๆ เครือข่าย
