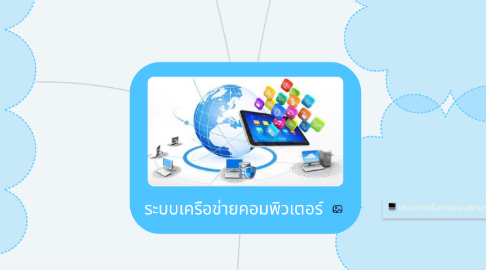

ระบบเครือข่ายคอมพิวเตอร์ by Mind Map: ระบบเครือข่ายคอมพิวเตอร์

1. อุปกรณ์ในเครือข่าย

1.1. 1. การ์ดเครือข่าย

1.1.1. หรือการ์ดแลน หรืออีเทอร์เน็ตการ์ด ทำหน้าที่ในการเชื่อมต่อคอมพิวเตอร์ที่ใช้งานอยู่เข้ากับระบบเครือข่ายได้

1.2. 2. ฮับ

1.2.1. อุปกรณ์ที่รวมสัญญาณที่มาจากอุปกรณ์รับส่งหลาย ๆ สถานีเข้าด้วยกัน ฮับเปรียบเสมือนเป็นบัสที่รวมอยู่ที่จุดเดียวกัน ฮับที่ใช้งานอยู่ภายใต้มาตรฐานการรับ-ส่งแบบอีเทอร์เน็ต หรือ IEEE802.3

1.3. 3. สวิตช์

1.3.1. อุปกรณ์รวมสัญญาณที่มาจากอุปกรณ์รับ-ส่งหลายสถานีเช่นเดียวกับฮับ แต่มีข้อแตกต่างจากฮับ คือ การฮับ-ส่งข้อมูลจากสถานีหรืออุปกรณ์ตัวหนึ่งจะไม่กระจายไปยังทุกสถานีเหมือนฮับ ทั้งนี้เพราะสวิตช์จะรับกลุ่มข้อมูลหรือแพ็กเกจมาตรวจสอบก่อน แล้วดูว่าแอดเดรสของสถานีหลายทางไปที่ใด

1.4. 4. บริดจ์

1.4.1. อุปกรณ์ที่เหมาะสมกับเครือข่ายหลาย ๆ กลุ่มที่เชื่อมต่อกันเนื่องจากสามารถแบ่งเครือข่ายที่เชื่อมต่อกันหลาย ๆ เซ็กเมนต์แยกออกจากกันได้ ทำให้ข้อมูลในแต่ละเซ็กเมนต์ไม่ต้องวิ่งไปทั่วทั้งเครือข่าย

1.5. 5. รีพีตเตอร์

1.5.1. อุปกรณ์ทวนสัญญาณเพื่อให้สามารถส่งข้อมูลถึงกันได้ระยะไกลขึ้น คือ รีพีตเตอร์จะปรับรูปแบบเดิม เพื่อได้สัญญาณสามารถส่งต่อไปได้อีก เช่น การเชื่อมต่อเครือข่ายแลนหลาย ๆ เซ็กเมนต์ ซึ่งความยาวของแต่ละเซ็กเมนต์นั้นจะมีระยะทางที่จำกัด

1.6. 6. โมเด็ม

1.6.1. อุปกรณ์ที่ทำหน้าที่แปลงสัญญาณคอมพิวเตอร์ให้สามารถเชื่อมคอมพิวเตอร์ที่อยู่ระยะไกลเข้าหากันได้ด้วยการผ่านสายโทรศัพท์ โดยโมเด็มจะทำหน้าที่แปลงสัญญาณ ซึ่งแบ่งออกเป็นทั้งภาคส่งและภาครับ โดยภาคส่งจะทำการแปลงสัญญาณคอมพิวเตอร์ให้เป็นสัญญาณโทรศัพท์ (Digital to Analog) ในขณะที่ภาครับนั้นจะทำการแปลงสัญญาณโทรศัพท์กลับมาเป็นสัญญาณคอมพิวเตอร์ (Analog to Digital)

1.7. 7. เราเตอร์

1.7.1. ในการเชื่อมโยงเครือข่ายคอมพิวเตอร์จะต้องมีการเชื่อมโยงหลายๆ เครือข่าย หรืออุปกรณ์หลายอย่างเข้าด้วยกัน ดังนั้น จึงมีเส้นทางเข้า - ออกของข้อมูลได้หลายเส้นทาง และแต่ละเส้นทางอาจใช้เทคโนโลยีเครือข่ายที่ต่างกัน อุปกรณ์จัดเส้นทางจะทำหน้าที่หาเส้นทางที่เหมาะสมเพื่อให้การส่งข้อมูลเปนไปอย่างมีประพสิทธิภาพ

1.8. 8. เกตเวย์

1.8.1. คือ อุปกรณ์อิเล็กทรอนิกส์ที่ช่วยในการสื่อสารข้อมูล หน้าที่หลักของเกตเวย์ คือ ช่วยทำให้เครือข่ายคอมพิวเตอร์ 2 เครือข่าย หรือมากกว่าที่มีลักษณะไม่เหมือนกัน คือ ลักษณะของการเชื่อต่อ (Connectivity) ของเครือข่ายที่แตกต่างกัยน และมีโพรโตคอลสำหรับการส่ง - รับข้อมูลต่างกัน

2. ประเภทเครือข่ายคอมพิวเตอร์

2.1. 1. LAN (Local Area Network)

2.1.1. ระบบเครือข่ายระดับท้องถิ่น เป็นระบบเครือข่ายที่ใช้งานอยู่ในบริเวณที่ ไม่กว้างนัก อาจใช้อยู่ภายในอาคารเดียวกันหรืออาคารที่อยู่ใกล้กัน

2.2. 2. MAN (Metropolitan Area Network)

2.2.1. ระบบเครือข่ายระดับเมือง เป็นระบบเครือข่ายที่มีขนาดอยู่ระหว่าง Lan และ Wan เป็นระบบเครือข่ายที่ใช้ภายในเมืองหรือจังหวัดเท่านั้น การเชื่อมโยงจะต้องอาศัยระบบบริการเครือข่ายสาธารณะ จึงเป็นเครือข่ายที่ใช้กับองค์การที่มีสาขาห่างไกลและต้องการเชื่อมสาขา

2.3. 3. WAN (Wide Area Network)

2.3.1. ระบบเครือข่ายระดับประเทศ หรือเครือข่ายบริเวณกว้าง เป็นการเชื่อมต่อเครือข่ายคอมพิวเตอร์ระยะไกล ซึ่งมีอยู่ทั่วโลกเข้าด้วยกัน โดยอุปกรณ์แปลงสัญญาณ

3. รูปร่างเครือข่าย

3.1. เชื่อมต่อแบบจุดต่อจุด (point-to-point Connection)

3.1.1. เป็นการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์หรืออุปกรณ์สื่อสารสองเครื่อง โดยใช้สื่อกลางหรือช่องทางในการสื่อสารช่องทางเดียว

3.2. เชื่อมต่อแบบหลายจุด(multipoint)

3.2.1. 1.BUS

3.2.1.1. เป็นรูปแบบที่มีโครงสร้างไม่ยุ่งยาก สถานีทุกสถานีในเครือข่ายจะเชื่อมต่อเข้ากับสายสื่อสารหลักเพียงสายเดียวที่เรียกว่า บัส (bus) การจัดส่งข้อมูลลงบนบัสจึงไปถึงทุกสถานีได้

3.2.2. 2. RING

3.2.2.1. เป็นการเชื่อมแต่ละสถานีเข้าด้วยกันแบบวงแหวน สัญญาณข้อมูลจะส่งอยู่ในวงแหวนไปในทิศทางเดียวกันจนถึงผู้รับ หากข้อมูลที่ส่งเป็นของสถานีใด สถานีนั้นก็รับไว้ ถ้าไม่ใช่ก็ส่งต่อไป

3.2.3. 3. STAR

3.2.3.1. เป็นการเชื่อมต่อสถานีในเครือข่าย โดยทุกสถานีจะต่อเข้ากับหน่วยสลับสายกลาง เช่น ฮับ (hub) หรือสวิตซ์

4. โพรโตคอล

4.1. องค์ประกอบของโปรโตคอล

4.1.1. 1. โปรโตคอล IPX/SPX

4.1.2. 2. โปรโตคอล NetBEUI

4.1.3. 3. โปรโตคอล AppleTalk

4.1.4. 4. โปรโตคอลTCP/IP ( RFC1180 )

4.2. ความหมาย

4.2.1. โปรโตคอล คือ ข้อกำหนดหรือข้อตกลงในการสื่อสารระหว่างคอมพิวเตอร์ หรือภาษาสื่อสารที่ใช้เป็น ภาษากลางในการสื่อสารระหว่างคอมพิวเตอร์ด้วยกัน การที่เครื่องคอมพิวเตอร์ที่ถูกเชื่อมโยงกันไว้ในระบบจะสามารถติดต่อสื่อสารกันได้นั้น จำเป็นจะต้องมีการสื่อสารที่เรียกว่า โปรโตคอล (Protocol) เช่นเดียวกับคนเราที่ต้องมีภาษาพูดเพื่อให้สื่อสารเข้าใจกันได้

4.3. มาตรฐานของโพรโตคอล 7 ชั้น

4.3.1. 1. ชั้นการประยุกต์

4.3.2. 2. ชั้นการนำเสนอ

4.3.3. 3. ชั้นส่วนงาน

4.3.4. 4. ชั้นขนส่ง

4.3.5. 5. ชั้นเครือข่าย

4.3.6. 6. ชั้นเชื่อมโยงข้อมูล

4.3.7. 7. ชั้นกายภาพ
