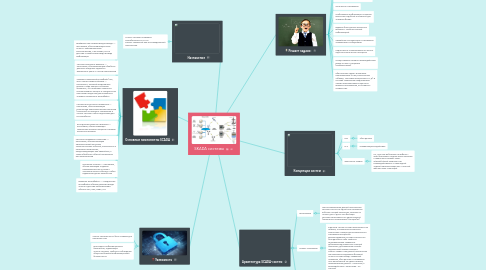

SKADA системы by Mind Map: SKADA системы

1. Решает задачи:

1.1. Обмен данными с “устройствами связи с объектом”, (то есть с промышленными контроллерами и платами ввода/вывода) в реальном времени через драйверы

1.2. Обработка информации в реальном времени

1.3. Логическое управление

1.4. Отображение информации на экране монитора в удобной и понятной для человека форме

1.5. Ведение базы данных реального времени с технологической информацией

1.6. Аварийная сигнализация и управление тревожными сообщениями

1.7. Подготовка и генерирование отчетов о ходе технологического процесса

1.8. Осуществление сетевого взаимодействия между SCADA-станциями (компьютерами)

1.9. Обеспечение связи с внешними приложениями (СУБД, электронные таблицы, текстовые процессоры и т. д.). В системе управления предприятием такими приложениями чаще всего являются приложения, относимые к уровню MES.

2. Основные компоненты SCADA

2.1. Драйверы или серверы ввода-вывода — программы, обеспечивающие связь SCADA с промышленными контроллерами, счётчиками, АЦП и другими устройствами ввода-вывода информации

2.2. Система реального времени — программа, обеспечивающая обработку данных в пределах заданного временного цикла с учетом приоритетов

2.3. Человеко-машинный интерфейс (HMI, англ. Human Machine Interface — инструмент, который представляет данные о ходе процесса человеку оператору, что позволяет оператору контролировать процесс и управлять им. Программа-редактор для разработки человеко-машинного интерфейса

2.4. Система логического управления — программа, обеспечивающая исполнение пользовательских программ (скриптов) логического управления в SCADA-системе. Набор редакторов для их разработки

2.5. База данных реального времени — программа, обеспечивающая сохранение истории процесса в режиме реального времени

2.6. Система управления тревогами — программа, обеспечивающая автоматический контроль технологических событий, отнесение их к категории нормальных, предупреждающих или аварийных, а также обработку событий оператором или компьютером

2.7. Генератор отчетов — программа, обеспечивающая создание пользовательских отчетов о технологических событиях. Набор редакторов для их разработки

2.8. Внешние интерфейсы — стандартные интерфейсы обмена данными между SCADA и другими приложениями. Обычно OPC, DDE, ODBC, DLL

3. Назначение

3.1. SCADA-системы позволяют разрабатывать АСУ ТП в клиент-серверной или в распределённой архитектуре.

4. Уязвимость

4.1. SCADA-системы могут быть уязвимы для хакерских атак

4.2. для защиты информационных комплексов, содержащих SCADA-системы, требуется соблюдение общих требований информационной безопасности

5. Концепции систем

5.1. RTU

5.1.1. Сбор данных

5.2. PLC

5.2.1. Управляющее воздействие

5.3. WebSCADA-сервер

5.3.1. ПК, КПК или мобильные телефоны с Web-браузером. Подключение клиентов к WebSCADA-серверу через Internet/Intranet позволяет им взаимодействовать с прикладной задачей автоматизации как с простой web или WAP-страницей

6. Архитектура SCADA-систем

6.1. Автономные

6.1.1. При использовании данной архитектуры система состоит из одной или нескольких рабочих станций оператора, которые не "знают" друг о друге. Все функции системы выполняются на единственной (нескольких независимых) станции(ях)

6.2. Клиент-Серверные

6.2.1. В данном случае система выполняется на сервере, а операторы используют клиентские станции для мониторинга и управления процессом. Высоконадёжные системы строятся на базе двойного либо тройного резервирования серверов и дублирования клиентских станций оператора, дублирования сетевых подключений сервер-сервер и клиент-сервер. При данной архитектуре уже возможно разделение функций SCADA-системы между серверами. Например, сбор данных и управление ПЛК выполняется на одном сервере, архивирование данных - на втором, а взаимодействие с клиентами - на третьем

6.3. Распределенные

6.3.1. При использовании архитектуры распределенной системы управления (РСУ) вычисления осуществляются на нескольких взаимосвязанных вычислительных устройствах, часто с функцией взаимного резервирования
