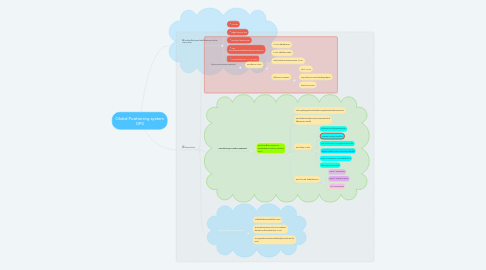

Global Positioning system GPS by Mind Map: Global Positioning system GPS

1. อาศัยคลื่นวิทยุและรหัสที่ส่งจากดาวเทียม NAVSTAR

1.1. 24 ดวง

1.2. อยู่สูง 20200 KM

1.3. โคจรวันละสองรอบโลก

1.4. can ใช้หาตำแหน่งบนพื้นโลกได้ทุกจุดตลอดเวลา

1.5. ความแม่นยำระดับ +/- 10 เมตร

2. ส่วนประกอบ

2.1. 1.ส่วนอวกาศ space seqment

2.1.1. ดาวเทียม 24 ดวง

2.1.1.1. 21 ดวง ส่งสัญญาณ

2.1.1.2. 3 ดวง ปฏิบัติการเสริม

2.1.1.3. แต่ละดวงใช้เวลาโคจรรอบโลก 12 ชม.

2.1.1.4. มีทั้งหมด 6 วงโคจร

2.1.1.4.1. วงละ 4 ดวง

2.1.1.4.2. ทำมุมเอียง 55 องศากับเส้นสูนย์สูตร

2.1.1.4.3. ห่างกัน 60 องศา

2.2. 2.สถานีควบคุม control seqment

2.2.1. สถานีภาคพื้นควบคุมระบบ Operational Control System OCS

2.2.1.1. ปรับปรุงข้อมูลให้ดาวเทียมมีความถูกต้องทันสมัยตลอดเวลา

2.2.1.2. สถานีหลัก ฐานทัพอากาศ โคโลราโดสปริงส์ รัฐโคโรลาโด สหรัฐ

2.2.1.3. สถานีย่อย 5 แห่ง

2.2.1.3.1. วัดติดตามดาวเทียมตลอดเวลา

2.2.1.3.2. Hawaii มหาสมุทรแปซิฟิก

2.2.1.3.3. เกาะ Ascension มหาสมุทรแอตแลนติก

2.2.1.3.4. หมู่เกาะ Diego Garcia มหาสมุทรอินเดีย

2.2.1.3.5. หมู่เกาะ Kwajalein ประเทสฟิลิปปินส์

2.2.1.3.6. เมืองโคโรลาโด สปริงส์

2.2.1.4. สถานี 3 แห่ง รับส่งสัญยาณ

2.2.1.4.1. หมู่เกาะ Kwajalein

2.2.1.4.2. หมู่เกาะ Diego Garcia

2.2.1.4.3. เกาะ Ascension

2.3. 3.ส่วนของผู้ใช้ User seqment

2.3.1. เครื่องรับสัญญาณหรือตัว GPS

2.3.2. ถ้าหากต้องการทราบค่า XYZ Position ต้องใช้ดาวเทียมอย่างน้อย 4 ดวง

2.3.3. ความถูกต้องของตำแหน่งขึ้นอยู่กับนาฬิกาและตัว GPS
