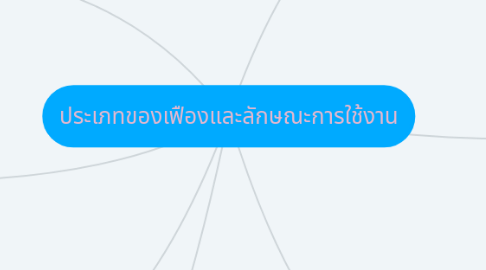

ประเภทของเฟืองและลักษณะการใช้งาน by Mind Map: ประเภทของเฟืองและลักษณะการใช้งาน

1. เฟืองตรง

1.1. ลักษณะการทำงาน

1.1.1. เป็นเฟืองที่ใช้ส่งกำลังกับเพลาที่ขนานกัน เฟืองตรงเหมาะสำหรับการส่งกำลังที่มีความเร็วรอบต่ำ หรือความเร็วรอบปานกลางไม่เกิน 20 เมตร ต่อนาที เช่น ชุดเฟืองทดลองของเครื่องกลึงเพื่อเดินกลึงอัตตราโนมัติ หรือชุดเฟื่องทดลองของเครื่องจักรกลการเกษตรที่ความเร็วรอบต่ำๆ ข้อดีของเฟื่องตรงขณะใช้งานจะไม่เกินแรงในแนวแกน ประสิทธิภาพในการทำงานสูง หน้ากว้างของเฟืองตรงสามารถเพิ่มได้เพื่อให้เกิดผิวสัมผัสที่มากขึ้น เพื่อลดการสึกหรอให้น้อยลง

1.2. เพลารถ

1.3. รถจักรยานยนต์

1.4. เครื่องจักรต่างๆ

2. เฟืองสะพาน

2.1. ลักษณะการทำงาน

2.1.1. ในการใช้งานของเฟืองสะพาน(RACK) จะต้องใช้คู่กับเฟืองตรงที่เรียกว่าพิน เนียน(PINNION) เสมอก็จะสามารถทำการส่งกำลังได้ ลักษณะการใช้งานของเฟืองสะพาน ตัวอย่างเช่น เฟื่องสะพานของเครื่องกลึงยันศูนย์ ที่ช่วยให้แท่นเลื่อนเคลื่อนที่ ซ้าย-ขวา หรือเฟื่องสะพานของเครื่องเจาะที่ทำหน้าที่เคลื่อนเพลาเครื่องเจาะให้ขึ้นลง

2.2. เครื่องปริ้น

2.3. ประตูเลื่อนอัตโนมัติ

2.4. รถจักรยานยนต์pcx(อะไหล่รถ)

3. เฟืองวงแหวน

3.1. ลักษณะการทำงาน

3.1.1. เฟืองชนิดนี้เป็นเฟืองเฉพาะอย่าง ที่ใช้งานกับเครื่องจักรกล เช่นเป็นเฟืองสำหรับปั๊มน้ำมันเครื่องของเครื่องยนต์ โดยที่เฟืองตัวเล็กที่อยู่ภายในเป็นตัวขับส่วนตัวใหญ่จะหมุนในลักษณะการ เยื้องศูนย์ เพื่อดูดน้ำมันเครื่องส่งไปใช้งาน

3.2. ปั๊บน้ำมันเครื่องยนต์

3.3. เกียร์รถ

3.4. เครื่องจักรกล

4. เฟืองเฉียง

4.1. ลักษณะการทำงาน

4.1.1. เฟืองเฉียงมีหน้าที่การใช้งานเหมือนกับเฟืองตรงทุกอย่าง แต่มีข้อดีกว่าเฟืองตรงที่เมื่อส่งกำลังด้วยความเร็วรอบสูงๆแล้วจะไม่เกิดเสียงดัง

4.2. เพลา

4.3. เครื่องจักรกล

4.4. เกียร์รถ

5. เฟืองดอกจอก

5.1. ลักษณะการทำงาน

5.1.1. เฟืองดอกจอกจะมีรูปทรงคล้ายกับกรวยมีทั้งแบบเฟืองตรง (Straight Bevel Gear) และแบบเฟืองเฉียง (Spiral Bevel Gear) เฟืองดอกจอกจะเป็นเฟืองสองตัวที่ขบกันในลักษณะแนวเพลา (Shaft) ของเพลาทั้งคู่จะตั้งฉากหรือตัดกัน (Intersect) ส่วนมากแล้วเพลาของเฟืองทั้งคู่จะตั้งฉากกันเป็นมุม 90 องศา

5.2. เพลารถ

5.3. รถแทรกเตอร์

5.4. การส่งกำลังของเรือ

6. เฟืองตัวหนอน

6.1. ลักษณะการทำงาน

6.1.1. เป็นชุดเฟืองที่ประกอบด้วยเกลียวตัวหนอน (Worm) และเฟือง (Gear) เป็นเครื่องกลที่ทำงานโดยการหมุน แนวเพลาขับ (Worm Shaft) และเพลาตาม (Worm Wheel Shaft) ของเฟืองตัวหนอนจะทำมุมกันที่มุมฉาก 90 องศา การทำงานของเฟืองตัวหนอนจะเงียบและมีแรงสั่นสะเทือนเกิดขึ้นน้อย เนื่องจากการส่งถ่ายกำลังจากเฟืองขับไปยังเฟืองตามนั้นการส่งถ่ายกำลังจะเป็นไปในลักษณะของการลื่นไถล (Sliding) ในการส่งถ่ายกำลังของเฟืองตัวหนอนนั้นความเค้นที่เกิดขึ้นบนผิวฟันเฟืองจะมากกว่าเฟืองแบบเฟืองตรงหรือแบบเฟืองเฉียง

6.2. เพลารถ

6.3. รอกหยดน้ำ

6.4. เครื่องจักรกล

7. เฟืองเกลียวสกรู

7.1. ลักษณะการทำงาน

7.1.1. เป็นเฟืองเกลียวที่ใช้ส่งกำลังระหว่างเพลาที่ทำมุมกัน 90 องศา การใช้งานเฟืองชนิดนี้ส่วนมากจะใช้ในการเปลี่ยนทิศทางในการส่งกำลังของเพลา

7.2. เพลา

7.3. เครื่องจักร

7.4. การส่งกำลังของรถยนต์
