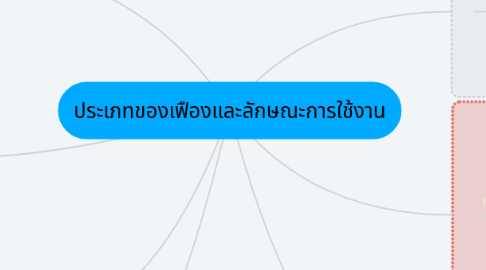

ประเภทของเฟืองและลักษณะการใช้งาน by Mind Map: ประเภทของเฟืองและลักษณะการใช้งาน

1. เฟืองตรง

1.1. ลักษณะการทำงาน

1.1.1. เป็นเฟืองที่ใช้ส่งกำลังกับเพลาที่ขนานกัน เฟืองตรงเหมาะสำหรับการส่งกำลังที่มีความเร็วรอบต่ำ หรือความเร็วรอบปานกลางไม่เกิน 20 เมตร ต่อนาที

1.2. 1.เครื่องจักต่างๆ

1.2.1. 2.เพลา

1.2.1.1. 3.รถจักยานยนต์

2. เฟืองสะพาน

2.1. ลัการะการทำวาน

2.1.1. ในการใช้งานของเฟืองสะพาน(RACK) จะต้องใช้คู่กับเฟืองตรงที่เรียกว่าพิน เนียน (PINNION) เสมอก็จะสามารถทำการส่งกำลังได้ ลักษณะการใช้งานของเฟืองสะพาน ตัวอย่างเช่น เฟื่องสะพานของเครื่องกลึงยันศูนย์ ที่ช่วยให้แท่นเลื่อนเคลื่อนที่ ซ้าย-ขวา หรือเฟื่องสะพานของเครื่องเจาะที่ทำหน้าที่เคลื่อนเพลาเครื่องเจาะให้ขึ้นลง

2.2. 1.ประตุเลื่อน

2.2.1. 2.เคื่องปริ้น

2.2.1.1. 3.รถยนต์ PCX

3. เฟืองวงแหวน

3.1. ลักษณะการทำงาน

3.1.1. เฟืองชนิดนี้เป็นเฟืองเฉพาะอย่าง ที่ใช้งานกับเครื่องจักรกล เช่นเป็นเฟืองสำหรับปั๊มน้ำมันเครื่องของเครื่องยนต์ โดยที่เฟืองตัวเล็กที่อยู่ภายในเป็นตัวขับส่วนตัวใหญ่จะหมุนในลักษณะการ เยื้องศูนย์ เพื่อดูดน้ำมันเครื่องส่งไปใช้งาน

3.2. 1.เครื่องจักกล

3.2.1. 2.เกีย

3.2.1.1. 3.ปั่นน้ำมันของเครื่องยนต์

4. เฟืองเฉียง

4.1. ลักษณะการทำงาน

4.1.1. เฟืองเฉียงมีหน้าที่การใช้งานเหมือนกับเฟืองตรงทุกอย่าง แต่มีข้อดีกว่าเฟืองตรงที่เมื่อส่งกำลังด้วยความเร็วรอบสูงๆแล้วจะไม่เกิดเสียงดัง

4.2. 1.เพลา

4.2.1. 2.เครื่องจักกล

4.2.1.1. 3.เกีย

5. เฟืองดอกจอก

5.1. ลักษณะการทำงาน

5.1.1. เป็นเฟืองที่มีการตัดฟันเฟือง ใช้สำหรับส่งกำลังจากเพลาหนึ่งไปยังอีกเพลาหนึ่งที่ตัดกัน มุมระหว่างเพลาทั้งสองเป็นมุมระหว่างเส้นศูนย์กลางร่วมที่ตัดกัน ของฟันเฟือง มุมระหว่างเพลาประมาณ 90องศา แต่ในหลาย ๆ การใช้งานของเฟืองชนิดนี้ อาจจะต้องการมุมระหว่างเพลาที่มีค่ามากกว่าหรือน้อยกว่ามุม 90องศา ก็ได้

5.2. 1.เพลา

5.2.1. 2.การส่งกำลังของเรือ

5.2.1.1. 3.การส่งกำลังของรถแทรกเตอร์

6. เฟืองตัวหนอน

6.1. ลัการะการทำวาน

6.1.1. เป็นชุดเฟืองที่ประกอบด้วยเกลียวตัวหนอน (Worm) และเฟือง (Gear) เป็นเครื่องกลที่ทำงานโดยการหมุน แนวเพลาขับ (Worm Shaft) และเพลาตาม (Worm Wheel Shaft) ของเฟืองตัวหนอนจะทำมุมกันที่มุมฉาก 90 องศา การทำงานของเฟืองตัวหนอนจะเงียบและมีแรงสั่นสะเทือนเกิดขึ้นน้อย เนื่องจากการส่งถ่ายกำลังจากเฟืองขับไปยังเฟืองตามนั้นการส่งถ่ายกำลังจะเป็นไปในลักษณะของการลื่นไถล (Sliding) ในการส่งถ่ายกำลังของเฟืองตัวหนอนนั้นความเค้นที่เกิดขึ้นบนผิวฟันเฟืองจะมากกว่าเฟืองแบบเฟืองตรงหรือแบบเฟืองเฉียง

6.2. 1.รอกหยดน้ำ

6.2.1. 2.เพลา

6.2.1.1. 3.เครื่องจักกล

7. เฟืองเกลียวสกรู

7.1. ลักษณะการทำงาน

7.1.1. เป็นเฟืองเกลียวที่ใช้ส่งกำลังระหว่างเพลาที่ทำมุมกัน 90 องศา การใช้งานเฟืองชนิดนี้ส่วนมากจะใช้ในการเปลี่ยนทิศทางในการส่งกำลังของเพลา

7.2. 1.เพลา

7.2.1. 2.การส่งกำลังของรถยนต์

7.2.1.1. 3.ช้วยในการขับเคลื่อน
