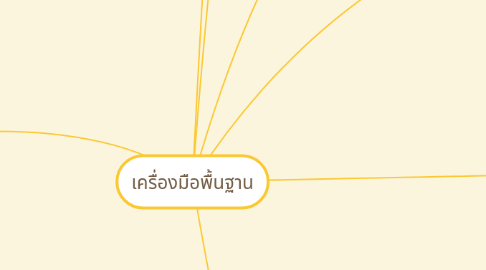

เครื่องมือพื้นฐาน by Mind Map: เครื่องมือพื้นฐาน

1. เป็นเลื่อยไฟฟ้า ใช้สำหรับตัดไม้ที่ทำงานโดยใช้ใบเลื่อย มีฟันละเอียดเคลื่อนที่ขึ้นลงและตัดชิ้นงานไปตามแนวที่ต้องการ ตัดชิ้นงานได้ทั้งแนวตรงและแนวโค้ง เนื่องจากใบเลื่อยมีขนาดเล็กและบาง

2. เลื่อยจิ๊กซอ

3. เป็น เครื่องมือตัดความเร็วสูง แผ่นใบเลื่อย ทำจากหินเจีย เหมาะสำหรับตัดโลหะ เช่น เหล็ก ทองเหลือง ทองแดง

4. มีลักษณะคล้ายปากกา มีหัวที่ทำด้วยวัสดุที่มีองค์ประกอบของเพชร มีความแข็งแกร่งมาก ใช้สำหรับตัดกระจกโดยการลากปากกาไปบนกระจกให้เกิดแนวตามที่ต้องการ การตัดไม่ลากซ้ำ แล้วใช้มือค่อย ๆ แยกกระจกออกจากกันตามรอยที่เกิดขึ้น

5. เครื่องมือสำหรับการวัดขนาด

5.1. ไมโครมิเตอร์ (ไมโครมิเตอร์)

5.1.1. - เป็นเครื่องมือวัดขนาดชิ้นงานขนาดเล็ก สามารถแบ่งขนาด 1 เซนติเมตรได้ละเอียด 1,000 เท่า

5.1.1.1. - ใช้วัสดุที่มีความหนาเช่นกระดาษ, เส้นผ่านศูนย์กลางของเส้นลวด

5.1.1.1.1. - ไมโครซอฟท์มีทั้งแบบนอกวัดในและวัดลึก

5.2. เวอร์เนียร์คาลิเปอร์ (Vernier Caliper)

5.2.1. - เครื่องมือวัดขนาดอย่างละเอียด ใช้หลักของเวอร์เนียร์สเกลและปากวัด (Caliper) 2 ชุด คือ ชุดปากวัดใน และปากวัดนอก

5.2.1.1. - วัดได้ทั้งขอบในและขอบนอกชิ้นงานวัดความลึกโดยใช้ก้านวัดลึกมีทั้งแบบธรรมดาและแบบดิจิทัล

5.3. ไม้บรรทัดวัดองศาหรือใบวัดมุม (Protractor)

5.3.1. - ใช้วัดมุมของชิ้นงานเป็นองศาวัดได้ 0 - 180 องศา

5.3.1.1. - มีทั้งแบบธรรมดาและแบบดิจิทัล

6. เครื่องมือสำหรับการตัด

6.1. คีม

6.1.1. คีมปากแหลม

6.1.1.1. คีมปากแหลม เป็นคีมขนาดเล็ก มีปากเล็กยาว ใช้บีบ ดัด หรืองอวัสดุขนาดเล็กที่ไม่แข็งมาก เช่น ลวดเส้นเล็ก เหมาะสำหรับพื้นที่ปฏิบัติงานที่เล็กและแคบ

6.1.2. คีมตัดปากเฉียง

6.1.2.1. คีมตัดปากเฉียง ใช้ตัดวัสดุชิ้นเล็กที่ไม่แข็ง เช่น สายไฟ เส้นลวด ใช้จับหรือดัดงอวัสดุได้ บางตัวมีร่องสำหรับปอกสายไฟ

6.2. เลื่อยและปากกาตัด

6.2.1. เลื่อยรอ

6.2.1.1. ใช้สำหรับตัดแต่งไม้ ที่มีฟันละเอียด ใช้สำหรับตัดแต่งให้ผิวหน้าไม้ที่ถูกตัดให้ผิวหน้าเรียบ หรือการเลื่อยตัดแต่งผิวหน้า ปากไม้ระหว่างแนวต่อของการเข้าไม้ให้มีแนวต่อที่ชนกันได้สนิท

6.2.2. เลื่อยตัดเหล็ก

6.2.2.1. เป็นเลื่อยสำหรับตัดเหล็กหรือโลหะต่าง ๆ โดยใช้ใบเลื่อยที่มีฟันละเอียด และมีน็อตหางปลาไว้สำหรับขันใบเลื่อยให้แน่นและตึงก่อนใช้งาน ในการตัดชิ้นงานจะต้องไม่ใช้แรงมากหรือตัดเร็วเกินไปเพราะใบเลื่อยอาจหักได้

6.2.3. เลื่อยวงเดือน

6.2.3.1. ตัดได้ทั้งแบบตัดตรงและตัดเอียง ตัดซอยและเซาะร่องชิ้นงาน ฟันเลื่อยทำจากวัสดุคาร์ไบด์ที่มีความแข็งและช่วยรักษาคม ใช้ตัด ไม้ พลาสติก เหล็ก อะลูมิเนียม สแเตนเลส

6.2.4. เลื่อยไฟเบอร์

6.2.5. ปากกาตัดกระจก

7. เครื่องมือสำหรับการเจาะ

7.1. สว่านมือ

7.1.1. แบบธรรมดาใช้เจาะวัสดุทั่วไปเช่นไม้เหล็ก

7.1.2. แบบโรตารีรูปลักษณ์ภายนอกไม่แตกต่างกัน แต่มีกลไกพิเศษภายในช่วยผ่อนแรงใช้เจาะปูนและต้องใช้ดอกสว่านเท่านั้นเท่านั้น
