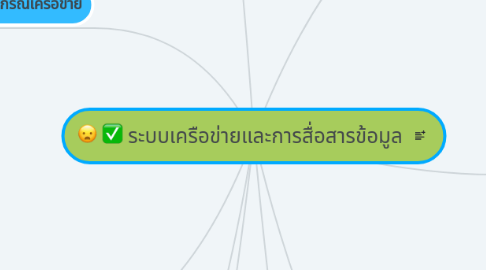

ระบบเครือข่ายและการสื่อสารข้อมูล by Mind Map: ระบบเครือข่ายและการสื่อสารข้อมูล

1. ความหมาย

1.1. กลุ่มของคอมพิวเตอร์และอุปกรณ์ต่างๆ ที่ถูกนำมาเชื่อมต่อกันเพื่อให้ผู้ใช้ในเครือข่ายสามารถติดต่อสื่อสาร แลกเปลี่ยนข้อมูล และใช้อุปกรณ์ต่างๆ ในเครือข่ายร่วมกันได้

2. ประเภทเครือข่าย

2.1. LAN

2.1.1. เชื่อมต่อคอมพิวเตอร์เข้าด้วยกันในพื้นที่จำกัด เช่นภายในอาคารเดียวกัน

2.2. MAN

2.2.1. เครือข่ายระดับเมือง ซึ่งเป็นเครือข่ายที่มักเชื่อมโยงกันเฉพาะในเขตเมืองเดียวกัน หรือหลายเขตเมืองที่อยู่ใกล้กัน ระยะทางประมาณ 10 กิโลเมตร

2.3. WAN

2.3.1. เป็นเครือข่ายเชื่อมโยงกันในระยะทางที่ห่างไกลซึ่งอาจมีพื้นฐานการเชื่อมต่อจาก LAN ภายในองค์กรแล้วขยายให้มีการเชื่อมต่อที่กว้างขึ้น

3. อุปกรณ์เครือข่าย

3.1. Repeater

3.1.1. เป็นอุปกรณ์ที่ทำหน้าที่ขยายหรือเพิ่มระยะทางการสื่อสารของเครือข่ายในการส่งข้อมูลในระบบเครือข่าย ตามมาตรฐานต่าง ๆ

3.2. Bridge

3.2.1. เป็นอุปกรณ์ที่ใช้เชื่อมต่อระบบ LAN เข้าด้วยกันโดยออกแบบมาเพื่อใช้ติดต่อระหว่างเครือข่ายท้องถิ่น LAN จำนวน 2 เครือข่ายที่มีโปรโตคอลเหมือนกันหรือต่างกัน เพื่อให้สามารถขยายขอบเขตของ LANออกไปได้

3.3. Hub

3.3.1. เป็นอุปกรณ์ที่ทำหน้าที่กระจายช่องทางการสื่อสารข้อมูลได้หลายช่องทางในระบบเครือข่าย โดยการขยายสัญญาณที่ส่งผ่านมา ทำให้สามารถเชื่อมต่ออุปกรณ์ต่างๆ ผ่านสายเคเบิลได้ใกล้ขึ้น

3.4. Switch

3.4.1. เป็นอุปกรณ์ที่ทำหน้าที่กระจายช่องทางการสื่อสารข้อมูลหลายช่องทางในระบบเครือข่าย คล้ายกับ Hubต่างกันตรงที่ลักษณะการทำงานและความสามารถในเรื่องของความเร็ว

3.5. Router

3.5.1. เป็นอุปกรณ์ที่ทำหน้าที่เชื่อมต่อระบบเครือข่ายต่างชนิดกันหรือใช้โปรโตคอลต่างกัน เข้าด้วยกัน คล้าย ๆ กับ Bridgeแต่ลักษณะการทำงานของ Router นั้นจะซับซ้อนกว่าเพราะนอกจากจะเชื่อมต่อแล้วยังเก็บสภาวะของเครือข่ายแต่ละส่วน

4. วัตถุประสงค์เครือข่าย

4.1. ระบบเครือข่ายคอมพิวเตอร์นั้นเป็นเทคโนโลยีที่มีจุดมุ่งหมายเพื่อทำให้เครื่องคอมพิวเตอร์ที่มีอยู่เป็น จำนวนมากถูกจัดเป็นระบบ โดยอยู่บนพื้นฐานและแนวคิดของการเชื่อมโยงเครื่องคอมพิวเตอร์เข้าหากัน

5. องค์ประกอบการสื่อสาร

5.1. 1.ผู้ส่งหรืออุปกรณ์ส่งข้อมูล

5.1.1. เป็นแหล่งต้นทางของการสื่อสารโดยมีหน้าที่ในการให้กำเนิดข้อมูล หรือเตรียมข้อมูล เช่น ผู้พูด คอมพิวเตอร์ต้นทาง

5.2. 2.ผู้รับหรืออุปกรณ์รับข้อมูล

5.2.1. เป็นแหล่งปลายทางของการสื่อสาร หรือเป็นอุปกรณ์สำหรับข้อมูลที่จะนำข้อมูลนั้นไปใช้ดำเนินการต่อไป

5.3. 3. ข่าวสาร

5.3.1. เป็นตัวเนื้อหาของข้อมูล เช่น ข้อความเสียง รูปภาพ,สื่อผสม

5.4. 4.สื่อกลางหรือตัวกลางในการนำส่งข้อมูล

5.4.1. เป็นสื่อหรือช่องทางที่ใช้ในการนำข้อมูลจากต้นทางไปยังปลายทาง ซึ่งอาจเป็นตัวกลางที่มีสายสัญญาณ เช่น สายไฟ หรือตัวกลางที่ไม่ใช้สายสัญญาณ

5.5. 5.โปรโตคอล

5.5.1. เป็นข้อกำหนดหรือข้อตกลงถึงกฎระเบียบและวิธีการที่ใช้ในการสื่อสารเพื่อให้ผู้ส่งและผู้รับมีความเข้าใจตรงกัน

6. ทิศทางการสื่อสาร

6.1. 1. การส่งข้อมูลแบบทิศทางเดียว ( simplex transmission )

6.1.1. เป็นการสื่อสารข้อมูลที่ทำหน้าที่ส่งเพียงอย่างเดียว และผู้รับข้อมูลก็ทำหน้าที่รับข้อมูลเพียงอย่างเดียวด้วยเช่นเดียวกัน

6.2. 2. การส่งข้อมูลแบบสองทิศทางสลับกัน ( half-duplex transmission )

6.2.1. เป็นการสื่อสารข้อมูลที่มีการแลกเปลี่ยนข้อมูลของผู้รับและผู้ส่ง โดยแต่ละฝ่ายสามารถเป็นทั้งผู้ส่งและผู้รับข้อมูล จะเป็นผู้ส่งข้อมูลพร้อมกัน ทั้งสองฝ่ายไม่ได้

6.3. 3. การส่งข้อมูลแบบสองทิศทางพร้อมกัน (full- duplex transmission )

6.3.1. เป็นการสื่อสารข้อมูลทีมีการแลกเปลี่ยนข้อมูลของผูส่งและผู้รับข้อมูล โดยทั้งสองฝ่ายสามารถเป็นผู้ส่งและผู้รับได้ในเวลาเดียวกัน และสามารถ ส่งข้อมูลได้พร้อมกัน

7. ตัวกลางของการสื่อสารในเครือข่ายคอมพิวเตอร์

7.1. 1) สายคู่บิดเกลียว

7.1.1. ประกอบด้วยเส้นลวดทองแดงหุ้มด้วยฉนวนพลาสติก 2 เส้น พันบิดเป็นเกลียว เพื่อลดผลกระทบของคลื่นแม่เหล็กไฟฟ้าจากคู่สายข้างเคียงภายในเคเบิ้ลเดียวกันหรือจากภายนอก

7.2. 2) สายโคแอกซ์

7.2.1. สายโคแอกซ์หรือสายแกนร่วม (coaxial cable) เป็นสายสัญญาณที่มีสายทองแดงเดียวเป็นแกนกลางหุ้มด้วยฉนวนเพื่อป้องกันไฟรั่ว จากนั้นหุ้มด้วยลวดทองแดงถักเป็นร่างแหล้อมรอบเป็นตัวกั้นสัญญาณรบกวนอยู่ด้านนอก

7.3. 3) สายไฟเบอร์ออปติก

7.3.1. สายไฟเบอร์ออปติกหรือเคเบิลเส้นใยนำแสง (fiber optic cable) ทำจากแก้วหรือพลาสติกที่มีความบริสุทธิ์สูง ใช้แสงในการสื่อสารข้อมูลทำให้คลื่นแม่เหล็กไฟฟ้าไม่สามารถรบกวนได้

8. สื่อกลางไร้สาย

8.1. คลื่นวิทยุ

8.1.1. คือคลื่นแม่เหล็กไฟฟ้าที่มีความถี่อยู่ในช่วง 10 กิโลเฮิร์ตซ์ ถึง 1 กิกะเฮิร์ท ใช้งานในการติดต่อสื่อสารในระบบแลนไร้สาย

8.2. คลื่นไมโครเวฟ

8.2.1. คือคลื่นแม่เหล็กไฟฟ้าที่มีความถี่สูงกว่าคลื่นวิทยุ มีการนำมาใช้งานทั้งในแบบการสื่อสารระหว่างสถานีบนพื้นโลกด้วยกัน และใช้สื่อสารระหว่างสถานี บนพื้นโลกกับดาวเทียม โดยถ้าเป็นการใช้งานระหว่างสถานีบนพื้นโลกจะใช้คลื่นความถี่ในช่วง 4-6 กิ๊กกะเฮิร์ท หรือ 21-23 กิกะเฮิรตซ์

8.3. อินฟราเรด

8.3.1. คือคลื่นแม่เหล็กไฟฟ้าที่มีความถี่สูงกว่าไมโครเวฟแต่ต่ำกว่าความถี่ของแสงที่ตามนุษย์มองเห็นได้ ใช้กับการสื่อสารข้อมูลที่ไม่มีสิ่งกีดขวางระหว่างผู้ส่งกับผู้รับโดยทั่วไปมักใช้ในการสื่อสารระยะใกล้ประมาณไม่เกิน 10 เมตร

9. การทำงานของคอมพิวเตอร์ในเครือข่าย

9.1. 1.เครือข่ายแบบ Peer-to-Peer

9.1.1. เครือข่ายแบบนี้จะเก็บไฟล์และการเชื่อมต่อกับอุปกรณ์ต่างๆ ไว้ที่เครื่องคอมพิวเตอร์ของผู้ใช้แต่ละคน โดยไม่มีคอมพิวเตอร์ส่วนกลางที่ทำหน้าที่นี้ เรียกได้ว่าต่างคนต่างเก็บ

9.2. 2.เครือข่ายแบบ Server-Based

9.2.1. ระบบเครือข่ายแบบนี้จะมีคอมพิวเตอร์หลักอยู่หนึ่งเครื่อง เรียกว่า เซิร์ฟเวอร์(Server) หรือเครื่องแม่ข่าย ทำหน้าที่เก็บข้อมูล โปรแกรม และแชร์ไฟล์หรือโปรแกรมนั้นให้กับเครื่องลูกข่าย อีกทั้งยังทำหน้าที่ประมวลผล และส่งผลลัพธ์ที่ได้ไปให้เครื่องลูกข่าย ซึ่งเป็นเสมือนเครื่องให้บริการเครื่องคอมพิวเตอร์อื่นในเครือข่ายที่ร้องขอเข้ามา
