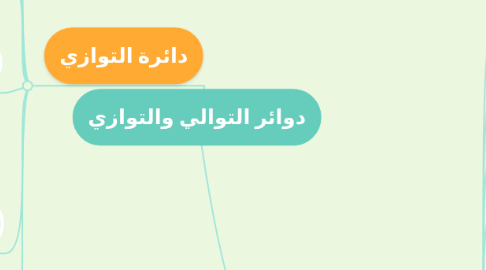

دوائر التوالي والتوازي by Mind Map: دوائر التوالي والتوازي

1. دائرة التوالي

1.1. التعريف

1.1.1. هي دائرة كهربائية التي يمر التيار نفسه في كل جزء من أجزائها.

1.2. المقاومة المكافئة

1.2.1. المقاومة المكافئة تساوي مجموع المقاومات( أكبر من أكبر مقاومة).

1.2.1.1. R=R1+R2+R3

1.2.1.1.1. New Topic

1.3. فرق الجهد

1.3.1. V=V1+V2+V3

1.4. شدة التيار الكهربائي

1.4.1. I=I1=I2=I3

1.5. إضافة مقومات أو أجهزة

1.5.1. يؤدي إلى

1.5.1.1. ١/ زيادة المقاومة المكافئة. ٢/ نقصان شدة التيار. ٣/ نقصان فرق الجهد بين طرفي كل مقاوم.

1.6. إزالة مقاومات أو أجهزة

1.6.1. يؤدي إلى

1.6.1.1. ١/ نقصان المقاومة المكافئة. ٢/ زيادة شدة التيار. ٣/ زيادة فرق الجهد بين طرفي كل مقاوم.

1.7. الثوابت والمتغيرات

1.7.1. الثوابت: التيار الكهربائي (I)

1.7.2. المتغيرات: فرق الجهد (V). المقاومة (R).

1.8. المقاومة الأبرد والأسخن

1.8.1. الأقل رقماً تكون الأسخن. الأكبر رقماً تكون الأبرد.

1.9. عند فصل جزء من أجزاء الدائرة

1.9.1. يتوقف مرور التيار الكهربائي

2. دائرة التوازي

2.1. تعريف

2.1.1. هي دائرة كهربائية تحتوي على مسارات متعددة للتيار الكهربائي

2.2. المقاومة المكافئة

2.2.1. المقاومة المكافئة أصغر من أصغر مقاومة.

2.3. فرق الجهد

2.3.1. V=V1 =V2=V3

2.4. شدة التيار الكهربائي

2.4.1. I=I1+I2+I3

2.5. إضافة مقاومات أو أجهزة

2.5.1. يؤدي إلى

2.5.1.1. ١/ نقصان المقاومة المكافئة. ٢/ زيادة شدة التيار الكلي. ٣/ لا تتغير شدة التيار في كل مقاومة.

2.6. إزالة مقاومات أو أجهزة

2.6.1. يؤدي إلى

2.6.1.1. ١/ زيادة المقاومة المكافئة. ٢/ نقصان شدة التيار الكلي. ٣/ لا تتغير شدة التيار في كل مقاومة.

2.7. الثوابت والمتغيرات

2.7.1. الثوابت: فرق الجهد ( V).

2.7.2. المتغيرات: التيار الكهربائي ( I). المقاومة ( R).

2.8. المقاومة الأبرد والأسخن

2.8.1. الأقل رقماً تكون الأبرد. الأكبر رقماً تكون الأسخن.

2.9. عند فصل جزء من أجزاء الدائرة

2.9.1. لن يتوقف مرور التيار الكهربائي
