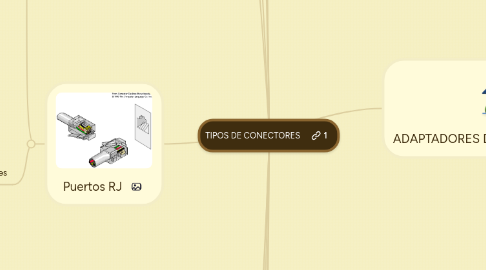

TIPOS DE CONECTORES by Mind Map: TIPOS DE CONECTORES

1. ADAPTADORES DE CONEXION

1.1. Adaptador Scart

1.1.1. conexion de audio y video combinadas

1.2. Mini Adaptador USB

1.2.1. Tiene un toma estandar USB

1.3. Adapatador DVI/VGA

1.3.1. se puede transmitir señales digitales, señales de video analogicas

1.4. Adaptador PS-2

1.4.1. adapatador PS-2 era la unica conexion para ratones y teclados al ordenador

1.5. Adaptador S/PDIF

1.5.1. salida digital de audio

1.5.2. Se puede almacenar sonido digitalmente en medios tales como DAT

1.5.3. una señal de audio S/PDIF codificada no sufre atenuación ni distorsión y se puede transferir sin pérdidas

2. Puerto HDMI (High Definition Multimedia Interface)

2.1. Tipos de HDMI

2.1.1. Tipo A 19 pines, es el más comun

2.1.1.1. HDMI 1.0

2.1.1.1.1. Capaz de llevar resoluciones de hasta 1080p.

2.1.1.2. HDMI 1.2

2.1.1.3. HDMI 1.3

2.1.1.3.1. Capaz de llevar resoluciones mayores a 1080p

2.1.1.3.2. No tiene mucho sentido su uso, esta desapareciento

2.1.2. Tipo B

2.1.2.1. Muy poco comun Tamaño ligeramente mayor

2.1.2.2. Creado para llevar señales mayores a 1080p.

2.1.3. El HDMI B es compatible con HDMI A, pero no al contrario.

2.2. Esquema de un Conector HDMI

2.2.1. Nuevo nodo

2.2.1.1. 1.-TDMS Data2+

2.2.1.2. 2.-TDMS Data Shield

2.2.1.3. 3.-TDMS Data2?

2.2.1.4. 4.-TDMS Data1+

2.2.1.5. 5.-TDMS Data1+

2.2.1.6. 6.-TDMS Data1+

2.2.1.7. 7.-TDMS Data1+

2.2.1.8. 8.-TDMS Data1+

2.2.1.9. 9.-TDMS Data1+

2.2.1.10. 10.TDMS Data1+

2.2.1.11. 11.-TDMS Clock Shield

2.2.1.12. 12.-TDMS Clock

2.2.1.13. 13.-CEC

2.2.1.14. 14.-Reserved

2.2.1.15. 15.-SCL

2.2.1.16. 16.-SDA

2.2.1.17. 17.-DDC/CEC Ground

2.2.1.18. 18.-+5V Power

2.2.1.19. 19.- Hot Plug Detect

2.3. Funcionamiento

2.3.1. Utiliza formato de datos TMDS o señal con transicion diferencial minimizada, la cual no utiliza ningun tipo de compresion

3. BNC (Bayonet Neil-Cocelman)

3.1. Descripcion:

3.1.1. Conector cilindrico tipo RG-59(RADIO GUIDE 59), de un terminal central

3.2. Caracteristicas

3.2.1. Utiliza cable coaxial, ampliamente utilizado para la television

3.2.2. Se utliza para conectar computadoras en redes locales LAN

3.2.3. Velocidades de transmision de hasta 10Mbps

3.2.4. Actualmente el uso de estos puertos se limita a tarjetas receptoras de TV-radio

3.3. Esquema

3.3.1. 1.-Data(Datos)

3.3.2. 2.-Ground(Tierra)

4. CGA (Color Graphics Adapter)

4.1. Descripcion

4.1.1. Uno de los primeros puertos en aparecer encargado de enviar señales de los graficos a color desde la computadora

4.2. Caracteristicas

4.2.1. El conector es el mismo que el de puerto seria COM. Para diferenciarlos, el conector el hembra para el video y para el puerto serial el macho.

4.2.2. Integrado en la motherboard

4.3. Esquema

4.3.1. 1.-GRN(Ground) tierra

4.3.2. 2.-GRN(Ground) tierra

4.3.3. 3.-R(red)Rojo

4.3.4. 4.-(green)Verde

4.3.5. 5.-B(blue) azul

4.3.6. 6.-I(Intensity)Intensidad

4.3.7. 7.-Res(Reserved),reservado

4.3.8. 8.-HSync. Sincronizacion H

4.3.9. 9.-VSync. Sincronizacion V

5. EGA (Enhanced Graphics Adapter)

5.1. Descripcion

5.1.1. Adaptador gráfico mejorado que enviaba señal desde el pc a la pantalla

5.2. Caracteristicas

5.2.1. El conector es el mismo que el de puerto seria COM. Para diferenciarlos, el conector el hembra para el video y para el puerto serial el macho.

5.2.2. Reemplazo al puerto CGA que tambien enviaba graficos a las pantallas

5.2.3. Envia señales con soporte de hasta 64 colores

5.2.4. Resoluciones de 80x25 y 640x350 píxeles

5.2.5. Integrado en la motherboard

5.2.6. Utilizado para monitores monocromo y a color

5.3. Esquema

5.3.1. 1.-Ground

5.3.2. 2.-SR color rojo secundario

5.3.3. 3.-PR color rojo primario

5.3.4. 4.-PG color verde primario

5.3.5. 5.-PB color azul primario

5.3.6. 6.-SG/I color verde secundario/intensidad

5.3.7. 7.- SB color azul secundario

5.3.8. 8.-H sincronizacion horizontal

5.3.9. 9.-V sincronizacion vertical

6. eSATA (external Serial Advanced Technology Attachment) Tecnologia externa serial avanzada

6.1. Descripcion

6.1.1. Permite la transmision de datos desde un dispositivo externo

6.2. Caracteristicas

6.2.1. Cuenta con la tecnologia "Hot Swappable", la cuel apermite instalacion o sustitucion, sin necesidad de reiniciar o apagar el equipo

6.2.2. Cada puerto soporta como maximo 15 dispositivos externos.

6.2.3. Velocidades de conexion de hasta 3Mbps

6.2.4. Principalmente usado para conectar discos duros de alta capacidad

6.3. Esquema

6.3.1. 1.-Ground

6.3.2. 2.-A+(transmision)

6.3.3. 3.-A-(transmision)

6.3.4. 4.-Ground

6.3.5. 5.-B-Recepcion

6.3.6. 6.-B+Recepcion

6.3.7. 7.-Ground

7. FireWire

7.1. Descripcion

7.1.1. Estandar multiplataforma para la entrada y salida de datos en serie a gran velocidad

7.2. Caracteristicas

7.2.1. Soporta la conexión de hasta 63 dispositivos con cables de una longitud máxima de 425 cm con topología en árbol.

7.2.2. Compatible con plug-and-play

7.2.3. Compatible con conexión en caliente

7.2.4. Es lanzado al mercado por la marca Apple®, como puerto estándar para sus equipos de cómputo

7.2.5. Usados principalmente para discos duros externos y dispositivos de captura de video

7.3. Verisiones

7.3.1. FireWire 800

7.3.1.1. 800Mbps

7.3.2. FireWire 400

7.3.2.1. 400Mbps

7.3.3. FireWire 200

7.3.3.1. 200Mbps

7.3.4. FireWire 100

7.3.4.1. 100Mbps

7.4. Esquema

7.4.1. 1.-Power

7.4.2. 2.-Ground

7.4.3. 3.-TPB Señales diferenciales B-

7.4.4. 4.-TPB Señales diferenciales B+

7.4.5. 5.-TPB Señales diferenciales A-

7.4.6. 6.-TPB Señales diferenciales A+

8. MiniDIN-PS/2

8.1. Descripcion

8.1.1. Pequeño conector cilindrico de 6 terminales que permite la transmision de datos desde un dispositivo externo hacia la computadora

8.2. Característcas

8.2.1. Tiene un puerto exlcusivo para el mouse, y otro para el teclado

8.2.2. Cada puerto soporta un solo dispositivo conectado

8.2.3. Puede soportar plug and play

8.2.4. Se empezo a utilizar con la salida al mercado del microprocesador Intel® 486

8.3. Esquema

8.3.1. 1.- Datos

8.3.2. 2.- Reservado

8.3.3. 3.- GND

8.3.4. 4.- +5V VDC

8.3.5. 5.- Clock

8.3.6. 6.-Reservado

9. Puerto LTP (Line Print Terminal) o Puerto Paralelo

9.1. Descripcion

9.1.1. Puerto que permite el envio de datos en conjuntos simultaneos de 8 bits, mientras que un serial se dedica a enviar datos

9.2. Caracteristicas

9.2.1. Se utilizaba principalmente para la conexion de impresioras

9.2.2. No es compatible con plug and play

9.3. Esquema

9.3.1. 1.- Stroben (Valida datos)

9.3.2. 2 a 9.- D0-D7 (Datos)

9.3.3. 10.- Ack# (Recibir dato o no)

9.3.4. 11.- Busy (Impresora ocupada / error)

9.3.5. 12.- PE (Sin papel)

9.3.6. 13.- Slct in (Impresora en línea)

9.3.7. 14.- AutoFD# (Retorno de carro)

9.3.8. 16.- Init# (Reset)

9.3.9. 17.- Select# (Impresora seleccionada)

9.3.10. 18 a 25.- Ground (Tierra)

9.4. Versiones

9.4.1. SPP-Puerto Serial Estandar

9.4.1.1. 150 KB/s a 500 KB/s

9.4.2. EPP-Puerto Paralelo Mejorado

9.4.2.1. Se diseñó para leer y escribir a la velocidad del bus ISA alcanzando velocidades de transferencia de hasta 1 MB/s.

9.4.2.2. Permite la comunicación bi-direccional entre la computadora y el dispositivo (IEEE1284) y es compatible con SPP

9.4.2.3. 500 KB a 2,000 KB/s (2 MB/s)

9.4.3. ECP-Puerto De Capacidad Mejorada

9.4.3.1. osee capacidad DMA (Direct Memory Access) ó capacidad directa para envío de datos hacia la memoria RAM, lo que reduce el tiempo de respuesta

9.4.3.2. Supera 1,000 KB/s (1 MB/s)

10. PUERTO USB

10.1. CARACTERÍSTICAS MECÁNICAS

10.1.1. Nuevo nodo

10.1.1.1. 1.- Vbus (+ 5 Volts, alimentación)

10.1.1.2. 2.- D- (- datos)

10.1.1.3. 3.- D+ (+ datos)

10.1.1.4. 4.- GND (tierra)

10.1.2. Nuevo nodo

10.1.2.1. 1.- Vbus (+ 5 volts, alimentación)

10.1.2.2. 2.- D- (- datos)

10.1.2.3. 3.- D+ (+ datos)

10.1.2.4. 4.- GND (tierra)

10.1.2.5. 5.- StdA_SSRX- (Recibe datos)

10.1.2.6. 6.- StdA_SSRX+ (Recibe datos)

10.1.2.7. 7.- GND_DRAIN (tierra-drenado)

10.1.2.8. 8.- StdA_SSTX- (Envía datos)

10.1.2.9. 9.- StdA_SSTX+ (Envía datos)

10.2. TIPOS

10.2.1. USB A

10.2.1.1. integrado en la tarjeta principal ("Motherboard")

10.2.2. USB B

10.2.2.1. integrado en dispositivos grandes.

10.2.3. USB MINI

10.2.3.1. integrado en dispositivos pequeños

10.3. CARACTERISTICAS GENERALES

10.3.1. USB 1.0

10.3.1.1. límite máximo de velocidad de 12 Mbps

10.3.1.2. Conectar eficientemente teléfonos a PCs

10.3.2. USB 2.0

10.3.2.1. velocidad hasta 480 Mbps

10.3.2.2. Hi-Speed 480 Mbps

10.3.2.3. Full-Speed 12 Mbps

10.3.2.4. Full-Speed 12 Mbps

10.3.3. USB 3.0

10.3.3.1. 10 veces más rápida que la actua

10.3.3.2. velocidades de 4.8Gbit por segundo

10.3.3.3. será compatible tanto con la primer versión de USB como con la segunda.

11. RCA (Radio Corporation of America®)

11.1. Descripción

11.1.1. se encarga de enviar y recibir las señales referentes a los gráficos desde la computadora hasta una pantalla ó recibirlos desde un dispositivo externo

11.2. Características

11.2.1. Compatible actualmente con puertos S-video, VGA, HDMI y DVI

11.2.2. Tarjetas capturadoras de video y en los dispositivos de captura externos.

11.2.3. Para conectar VHS. DVD, televisores, camaras digitales

11.3. Esquema

11.3.1. 1.- GND (Tierra)

11.3.2. 2.- Y (Video)

12. Puertos RJ

12.1. Descripcion

12.1.1. permiten la transmisión de señales analógicas de la red telefónica como el módem (periférico), con las computadoras ó entre el teléfono y el auricular

12.2. Veriones

12.2.1. RJ-9

12.2.1.1. especializado en el uso para la conexión entre el teléfono y el auricular.

12.2.2. RJ-11

12.2.2.1. Se utilizan para interconectar redes telefónicas convencionales

12.2.2.1.1. Esquema

12.2.2.2. Interconectar computadoras por internet

12.2.3. RJ45

12.2.3.1. Esquema

12.2.3.1.1. 1.- Tx_D1+ (Transceive data +)

12.2.3.1.2. 2.- Tx_D1- (Transceive data +)

12.2.3.1.3. 3.- RX_D2+ (Recibe datos+)

12.2.3.1.4. 4.- B1_D3+ (Datos bidireccional+)

12.2.3.1.5. 5.- B1_D3- (Datos bidireccional-)

12.2.3.1.6. 6.- RX_D2- (Recibe datos-)

12.2.3.1.7. 7.- BI_D4+ (Datos bidireccional+)

12.2.3.1.8. 8.- BI_D4- (Datos bidireccional-)

12.2.3.2. Caracteristicas

12.2.3.2.1. integrado en la tarjeta principal (Motherboard), ó bien en una tarjeta de red.

12.2.3.2.2. Es un conector de forma especial con 8 terminales, que se utilizan para interconectar computadoras y generar redes de datos de área local

12.2.3.2.3. Actualmente compite contra redes basadas en fibra óptica y tecnologías inalámbricas

12.2.3.2.4. Velocidades de 10 Mbps / 100 Mbps / 1,000 Mbps

13. Puerto Serial/COM/RS-232

13.1. Descripción

13.1.1. Se le llama serial, porque permite el envío de datos, uno detrás de otro, mientras que un paralelo se dedica a enviar los datos de manera simultánea

13.2. Caracteristicas

13.2.1. Se utilizaba principalmente para la conexión del ratón (Mouse), algunos tipos antiguos de escáneres y actualmente para dispositivos como PDA´s ("Personal Digital Assistant") ó asistentes personales digitales.

13.2.2. Cada puerto, permite conectar solamente 1 dispositivo

13.2.3. No soporta Plug anda play

13.2.4. Este puerto está siendo reemplazado por el puerto USB pero aún viene integrado en la tarjeta principal

13.2.5. Velocidades de conexion de hasta 112 KB/s

13.3. Esquema

13.3.1. 1.- DCD (Detecta la portadora)

13.3.2. 2.- RxD (Recibe datos)

13.3.3. 3.- TxD (Transmite datos)

13.3.4. 4.- DTR (Terminal de datos listo)

13.3.5. 5.- SG (Tierra)

13.3.6. 6.- DSR (Equipo de datos listo)

13.3.7. 7.- RTS (Solicita enviar)

13.3.8. 8.- CTS (Disponible para enviar)

13.3.9. 9.- RI (Indica llamada)
