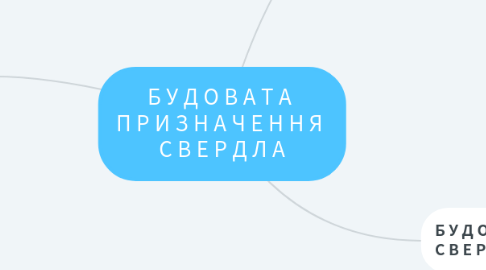

Б У Д О В А Т А П Р И З Н А Ч Е Н Н Я С В Е Р Д Л А by Mind Map: Б У Д О В А Т А  П Р И З Н А Ч Е Н Н Я  С В Е Р Д Л А

1. Све́рдло́, або све́рдел, рідше бура́в — осьовий різальний інструмент для утворення

1.1. наскрізного (свердління)

1.2. глухого (засвердлювання) отвору у суцільному матеріалі

1.3. та (або) збільшення діаметра (розсвердлювання) наявного отвору.

2. Б У Д О В А С В Е Р Д Л А

2.1. Робоча частина, у яку входить:

2.1.1. Ріжуча частина, що має дві головні різальні окрайки (1), утворені перетинанням передніх гвинтових поверхонь (5) рівців, якими сходить стружка, з задніми поверхнями (4), а також поперечну різальну кромку (перемичку) (3), утворену перетином задніх поверхонь.

2.1.2. Напрямна частина має дві поміжні різальні окрайки (2), утворені перетинанням передніх поверхонь (5) з поверхнею напрямної стрічки (6) (вузька смужка на циліндричній поверхні свердла, розташована вздовж гвинтового рівця і забезпечує спрямування свердла при різанні, а також зменшення тертя бічної поверхні до стінки отвору).

2.1.3. Хвостовик, що служить для закріплення та центрування свердла на верстаті або у ручному свердлильному обладнанні, буває конусної (10) або циліндричної (8) форми і містить:

2.1.3.1. Повідець (9) для передавання крутного моменту до свердла або лапку (11) для вибивання свердла з конусного гнізда.

2.1.4. Шийка, що забезпечує вихід шліфувального круга при шліфуванні робочої частини свердла.

3. К Л А С И Ф І К А Ц Я С В Е Р Д Л

3.1. За конструкцією хвостової частини свердла бувають:

3.1.1. Циліндричні Циліндричні Конічні Чотиригранні Шестигранні Тригранні SDS
