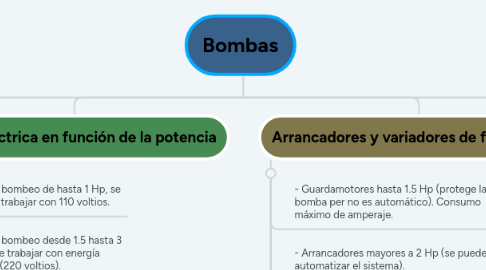

Bombas by Mind Map: Bombas

1. Bombas centrífugas de etapa simple

1.1. - Pueden ser de eje horizontal o vertical, y se utilizan para presurizar el agua de riego.

1.2. - Electro bombas cuando funcionan con electricidad y monoblock cuando están todo unido.

1.3. Partes de una bomba

1.3.1. Motor, acople y bomba hasta de 75 Hp.

1.3.1.1. - La bomba se compone de una carcasa, impulsor, succión y descarga.

1.3.1.2. - El impulsor permite presurizar un caudal determinado de agua; el caudal y la presión depende de la forma de los álabes, diámetro del impulsor, número de RPM, etc.

1.4. - Estas bombas poseen un solo impulsor.

2. Bombas centrífufas de etapa multiple

2.1. - Tienen varios impulsores en serie para elevar el agua a una gran altura siendo el caudal el mismo.

2.2. Bombas de etapa múltiple de eje vertical

2.2.1. - Utilizados para bombear el agua desde pozos someros y profundos.

2.3. Bombas de etapa múltiple sumergibles

2.3.1. - Son utilizados para bombear al agua desde pozos muy profundos.

2.3.2. - A partir de 8m de profundidad.

2.4. Asociación de bombas

2.4.1. Bombas en paralelo

2.4.1.1. - Proporcionan el doble de caudal a la misma CDT.

2.4.1.2. - La presión es igual.

2.4.2. Bombas en serie

2.4.2.1. - Proporcionan mayor presión

2.4.2.2. - El caudal es el mismo.

2.4.2.3. - No muy utilizado en riego tecnificado.

3. Energía eléctrica en función de la potencia

3.1. - Grupos de bombeo de hasta 1 Hp, se recomienda trabajar con 110 voltios.

3.2. - Grupos de bombeo desde 1.5 hasta 3 Hp, se puede trabajar con energía monofásica (220 voltios).

3.3. - Grupos de bombeo desde 3 hasta 30 HP, se puede trabajar con energía trifásica (220 voltios). Se necesita de un transformador > 5 Hp.

3.4. - Grupos de bombeo a partir de 30 Hp se recomienda trabajar con energía trifásica (440 voltios).

4. Bombas con motor de combustión

4.1. - Son utilizados en riego tecnificado en sectores donde no existe energía eléctrica.

4.2. Motor de gasolina

4.2.1. - Se utilizan en pequeños sistema de riego, para llenar reservorios, piscinas de arroz, etc.

4.2.2. - Existe hasta de 10 Hp.

4.2.3. - Funcionamiento de 4 a 5 horas.

4.3. Motor de diesel

4.3.1. - Se utilizan para presurizar el agua en grandes sistemas de riego.

4.3.2. - Existe a partir de 15 Hp.

4.3.3. - Operación de varias horas al día.

4.4. - Los motores de combustión disminuyen su potencia en función de la altura, debido al menor contenido de oxigeno en el aire.

4.5. - Se pierde 1% de potencia por cada 100m de desnivel.

5. Arrancadores y variadores de frecuencia

5.1. - Guardamotores hasta 1.5 Hp (protege la bomba per no es automático). Consumo máximo de amperaje.

5.2. - Arrancadores mayores a 2 Hp (se puede automatizar el sistema).

5.3. - Arrancadores suaves > 5 Hp.

5.4. - Arrancadores de frecuencia > 10 Hp.

6. Nociones básicas de diseño de bombas

6.1. Potencia de una bomba

6.1.1. - Se puede estimar la potencia de la bomba en caballos vapor; mediante el caudal, altura dinámica de bombeo y eficiencia del motor.

6.2. NPSH

6.2.1. - Energía mínima (presión) requerida en la succión de la bomba para permitir un funcionamiento libre de cavitación.

6.2.2. - Npsh disp > Npsh req

6.2.3. - Npshd= Pa - Pv - Hs - Hf

6.3. Cavitación

6.3.1. - Se produce por el cambio de presión en el impulsor desde una presión menor a la de vapor a una mayor.

6.3.2. - Destruye el impulsor y la carcasa de la bomba.

6.4. Curva características

6.4.1. - Se determina en función del caudal en m3/h y presión en metros.

6.5. Carga dinámica total

6.5.1. - Es la suma de las cargas hidráulicas en la succión y en la descarga del grupo de bombeo.
