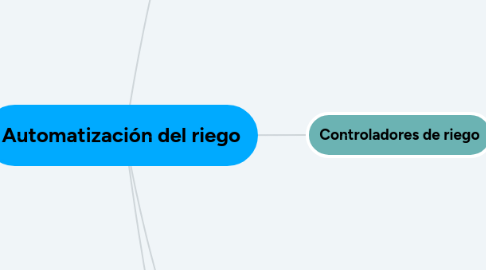

Automatización del riego by Mind Map: Automatización del riego

1. Automatización

1.1. - Arranque y parada de grupos de bombeo.

1.2. - Retrolavado de estaciones de filtrado.

1.3. - Inyección de fertilizantes.

1.4. - Apertura y cierre de válvulas en el campo.

1.5. - Monitoreo del pH y Ec.

1.6. - Monitoreo de la tensión de humedad del suelo.

1.7. - Control del microclima en invernaderos.

1.8. - Control de estaciones climatológicas.

2. Controladores de riego

2.1. - Existen para extensiones agrícolas pequeñas, medianas y grandes, pueden controlar de 2 hasta 100 válvulas y no poseen entradas solo salidas (24 voltios).

2.1.1. Arranque bombas

2.1.1.1. - El control de operación de las bombas se hace desde el arrancador hasta el computador por medio de un relé.

2.1.2. Retrolavados de filtros

2.1.2.1. - Se puede utilizar controladores DC construidos y diseñados para realizar este trabajo o armar un conjunto de dispositivos para hacerlo.

2.1.3. Inyección de fertilizantes

2.1.3.1. - Se inyecta los fertilizantes por medio del control de la electro-conductividad del agua de riego y se controla el ph del agua por medio de inyección de ácidos o soluciones alcalinas.

2.1.3.2. - Puede realizarse por medio de una electroválvula instalada aguas arriba del inyector.

2.1.4. Operación de válvulas de riego

2.1.4.1. - La automatización de válvulas hidráulicas se realiza por medio de un solenoide.

2.1.4.2. - Las válvulas se conectan al RTU por medio de un comando hidráulico (manguera 8mm), y de RTU a RTU por medio de un cable.

2.1.4.3. - El RTU suministra un voltaje de 9 DC a un solenoide y este convierte la señal eléctrica en hidráulica.

2.1.4.4. - Un solenoide es un dispositivo eléctrico que permite convertir una señal eléctrica en mecánica, puede ser AC o DC.

2.1.4.5. - El cable N. 16 puede extenderse hasta 400m, a mayor longitud debe energizarse el sistema con 30v AC o instalarse cable N.14

3. Monitoreo

3.1. - Se puede monitorear el pH, Ec en el suelo y en el agua de riego, tensión de humedad del suelo a varias profundidades.

3.2. - Las estaciones climatológicas puede monitorear la velocidad del viento, humedad relativa, temperatura, radiación, heliofania, precipitaciones, entre otros.

3.3. - También se puede medir el volumen que pasa por cada válvula de riego en los lotes. Se puede instalar dendómetros, medidores de sabia, de temperatura, entre otros.

4. Central de Control

4.1. - Almacena todos los datos provenientes de los equipos automatizados.

4.2. - En pantalla se puede visualizar la operación del sistema (caudales, presiones, pH, Ec, tensión, clima, entre otros.
