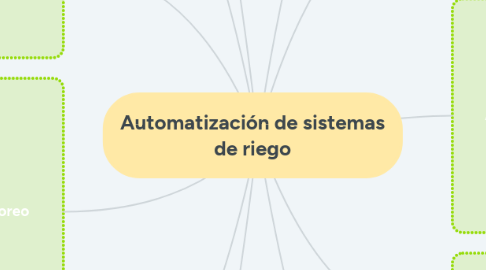

Automatización de sistemas de riego by Mind Map: Automatización de sistemas de riego

1. Automatización

1.1. 1. Arranque y parada de grupos de bombeo. 2. Retrolavado de estaciones de filtrado. 3. Inyección de fertilizantes. 4. Apertura y cierre de válvulas en el campo. 5. Monitoreo del pH y la Ec. 6. Monitoreo de la tensión de humedad del suelo. 7. Control del micro clima en invernaderos. 8. Control de estaciones climatológicas.

2. Controladores de riego

2.1. Los controladores de riego existen para extensiones agrícolas pequeñas, medianas y grandes; existen para el control de 2 hasta 1000 válvulas en campo

2.2. Todo controlador tiene salidas y entradas; las salidas para abrir o cerrar válvulas; las entradas para recibir señales

3. Arranque bombas

3.1. El control de operación de las bombas (encendido – apagado) se hace desde el arrancador o variador de velocidad hasta el computador por medio de un relé

3.2. El computador permite pasar un voltaje de 24 VAC a la salida de la bomba, este voltaje cierra el relé y por lo tanto el circuito, permitiendo que la bomba arranque automáticamente; todo dispositivo que necesite de un motor de arranque, se automatiza por medio de un relé.

4. Retrolavado de filtros

4.1. Se requiere de un controlador AC, galsoles y comandos hidráulicos para abrir – cerrar las válvulas de retrolavado

4.2. Las válvulas de retrolavado son válvulas hidráulicas diseñadas exclusivamente para instalarse en los filtros.

5. Inyección de fertilizantes

5.1. Existen máquinas que permiten inyectar los fertilizantes por medio del control de la electro conductividad del agua de riego y controlar el pH del agua por medio de la inyección de ácidos o soluciones alcalinas

5.2. Para riego tecnificado estas máquinas no se utilizan debido a su elevado costo y por la diversidad de cultivos

5.3. A nivel de parcela, la automatización de la inyección de los fertilizantes puede realizarse por medio de una electroválvula instalada aguas arriba del inyector

6. Operación de válvulas de riego

6.1. La automatización de la apertura y cierre de las válvulas hidráulicas que controlan el riego a nivel de parcela se realiza por medio de un solenoide,

6.2. Las válvulas se conectan al RTU por medio de un comando hidráulico (manguera 8 mm); y, de RTU a RTU por medio de un cable.

6.3. El RTU suministra un voltaje 9 DC a un galsol o solenoide latch, el solenoide DC convierte la señal eléctrica en hidráulica

7. RTU

7.1. 1. Radio de influencia de 2 km. 2. Comunicación bidireccional. 3. Energía solar o baterías DC. 4. Número de salidas de 2 a 8 (latch). 5. Número de entradas digitales 4. 6. Número de entradas analógicas 4. 7. Sensores analógicos de 4 a 20 mA. 8. Permite programar la lectura de los sensores entre 1 y 40 minutos.

8. Solenoides

8.1. Son dispositivos eléctricos que permiten convertir una señal eléctrica en mecánica, se utilizan para automatizar un sistema de riego

8.2. Cable eléctrico

8.2.1. Para distancias mayores se puede armar los solenoides en la caseta de riego y desde aquí a través de comandos hidráulicos automatizar el sistema.

9. Monitoreo

9.1. Se puede monitorear el pH, Ec en el suelo y en el agua de riego, así como la tensión de humedad del suelo a varias profundidades.

9.2. Estación climatológica

9.2.1. Es posible monitorear el clima: velocidad del viento, humedad relativa, temperatura, radiación, heliofanía, precipitación, entre otros

9.3. Caudal y planta

9.3.1. Se puede medir el volumen que pasa por cada válvula de riego en los lotes de cultivo. Se pueden instalar dendómetros, medidores de sabia, de temperatura

10. Central de Control

10.1. Almacena todos los datos provenientes de los equipos automatizados; en pantalla se puede visualizar la operación del sistema (caudales, presiones, pH, Ec, tensión, clima entre otros)

10.2. 1. Administración WEB o mediante móvil 2. Acceso multi usuario 3. Coste de mantenimiento de comunicaciones mínimo. Sólo por concentradora

11. Riego Tecnificado

11.1. Red Colectiva

11.1.1. 1. Arranque y parada de grupos de bombeo. 2. Retrolavado de estaciones de filtrado. 3. Apertura y cierre de válvulas en cabecera de parcela. 4. Medición de caudales 5. Control de estaciones climatológicas.

11.2. A nivel de agricultor

11.2.1. 1. Retrolavado de filtros 2. Inyección de fertilizantes. 3. Apertura y cierre de válvulas en lotes de cultivo. 4. Monitoreo del pH y la Ec. 5. Monitoreo del contenido de humedad del suelo.
