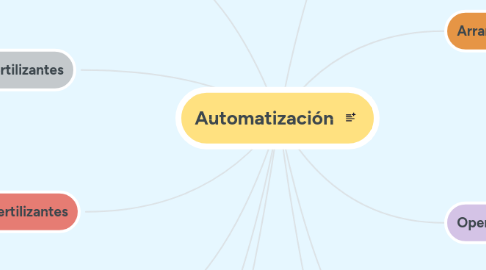

Automatización by Mind Map: Automatización

1. Controladores de riego

1.1. Los controladores de riego existen para extensiones agrícolas pequeñas, medianas y grandes; existen para el control de 2 hasta 1000 válvulas en campo; las marcas más utilizadas son Talgil, GalileoWex, NMC,Irrinet,Rainbird, Toro, etc.; todo controlador tiene salidas y entradas; las salidas para abrir o cerrar válvulas; las entradas para recibir señales (medición de caudales, valores de pH, Ec, tensión de humedad, etc.; para cada salida se genera un voltaje de 24 voltios (AC)

2. Arranque bombas

2.1. El control de operación de las bombas (encendido – apagado) se hace desde el arrancador o variador de velocidad hasta el computador por medio de un relé; el computador tiene incorporado la salida para el control de la bomba; al tiempo fijado, el computador permite pasar un voltaje de 24 VAC a la salida de la bomba, este voltaje cierra el relé y por lo tanto el circuito, permitiendo que la bomba arranque automáticamente; todo dispositivo que necesite de un motor de arranque, se automatiza por medio de un relé

3. Retrolavado de filtros

3.1. Para el retrolavado de los filtros se puede utilizar controladores DC construidos y diseñados para realizar este trabajo o armar un conjunto de dispositivos para hacerlo; se requiere de un controlador AC, galsoles y comandos hidráulicos para abrir – cerrar las válvulas de retrolavado ; las válvulas de retrolavado son válvulas hidráulicas diseñadas exclusivamente para instalarse en los filtro

4. Inyección de fertilizantes

4.1. Para la inyección de los fertilizantes existen máquinas que permiten inyectar los fertilizantes por medio del control de la electro conductividad del agua de riego y controlar el pH del agua por medio de la inyección de ácidos o soluciones alcalinas; para riego tecnificado estas máquinas no se utilizan debido a su elevado costo y por la diversidad de cultivos

5. Inyección de fertilizantes

5.1. A nivel de parcela, la automatización de la inyección de los fertilizantes puede realizarse por medio de una electroválvula instalada aguas arriba del inyector ( Dosatron o Venturi, etc.) o por un conjunto compuesto por una válvula hidráulica más un solenoide

6. Operación de válvulas de riego

6.1. La automatización de la apertura y cierre de las válvulas hidráulicas que controlan el riego a nivel de parcela se realiza por medio de un solenoide, el cual se conecta al computador por medio de cables eléctricos (pequeños sistemas de riego); también se puede realizar la conexión por medio de comandos hidráulicos

7. Operación de válvulas de riego

7.1. Las válvulas se conectan al RTU por medio de un comando hidráulico (manguera 8 mm); y, de RTU a RTU por medio de un cable

7.1.1. El RTU suministra un voltaje 9 DC a un galsol o solenoide latch, el solenoide DC convierte la señal eléctrica en hidráulica y desde este punto, a través de un comando hidráulico (manguera PE 8 mm) hasta la cámara de la válvula hidráulica de riego

8. Solenoides

8.1. Los solenoides son dispositivos eléctricos que permiten convertir una señal eléctrica en mecánica, se utilizan para automatizar un sistema de riego; pueden ser AC o DC; de 2 vías o 3 vías; normally open (NO) o normally closed (NC); los solenoides AC, deben ser NC, de 2 vías cuando se conectan directamente a la válvula y de 3 vías cuando se requiere de combinación con un piloto reductor de presión; 3.5 watt, 24 VAC. Los solenoides DC, de 3 vías, NC, se utilizan para usos combinados; 9 VDC; ambos operan PN - 10

9. Estación climatológica

9.1. Es posible monitorear el clima: velocidad del viento, humedad relativa, temperatura, radiación, heliofanía, precipitación, etc

10. Caudal y planta

10.1. Se puede medir el volumen que pasa por cada válvula de riego en los lotes de cultivo. Se pueden instalar dendómetros , medidores de sabia, de temperatura, etc

11. Central de Control

11.1. La central de control almacena todos los datos provenientes de los equipos automatizados; en pantalla se puede visualizar la operación del sistema (caudales, presiones, pH, Ec, tensión, clima, etc.)
