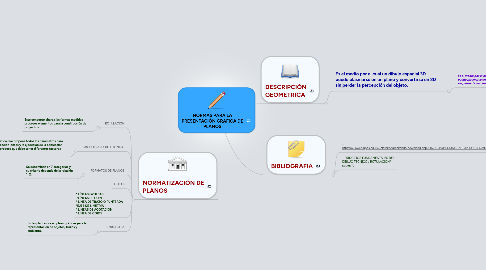

NORMAS PARA LA PRESENTACIÓN GRAFICA DE PLANOS by Mind Map: NORMAS PARA LA PRESENTACIÓN GRAFICA DE PLANOS

1. DESCRIPCIÓN GEOMETRICA

1.1. Es el medio por el cual un dibujo espacial 3D puede plasmarse en un plano y convertirse en 2D sin perder la percepción del objeto.

1.1.1. Es el medio por el cual un dibujo espacial 3D puede plasmarse en un plano y convertirse en 2D sin perder la percepción del objeto.

2. NORMATIZACIÓN DE PLANOS

2.1. ROTULACION

2.1.1. Este concepto abarca las formas medidas procesos elementos para la construcción de proyectos.

2.2. CROQUIS ARQUITECTONICO

2.2.1. Es el lenguaje grafico que propone todos los parámetros para construir la proyección ,datos y la ejecución de la edificación, Se considera un proceso que debe tener diferentes factores como:

2.2.1.1. I. Organización del proyecto

2.2.1.2. II. Trazo a mano alzada

2.2.1.3. III. Técnica

2.3. FORMATOS DE PLANOS

2.3.1. Se denominan en 7 categorías y su criterio depende de la relación 1: 2.

2.4. LINEAS

2.5. * LÍNEAS GRUESAS *LÍNEAS DE CORTE * LÍNEA DE TRAZO O PUNTEADA *EJES DE SIMETRÍA * LÍNEAS DE ACOTACIÓN * LÍNEA DE CORTE

2.6. SIMBOLOGIA

2.6.1. En las plantas se emplean gráficos para la representación de objetos, trazos y ambiente.

3. BIBLIOGRAFIA

3.1. • http://aulaweb.upes.edu.sv/claroline/backends/download.php?url=L05PUk1BU0NPTlZFTklPU0RFRElCVUpPQVJRVUlURUNUT05JQ08ucGRm&cidReset=true&cidReq=DAC000

3.2. • PRINCIPIOS FUNDAMENTALES DEL DIBUJO TÉCNICO / ROTULACIÓN/ pagina15
