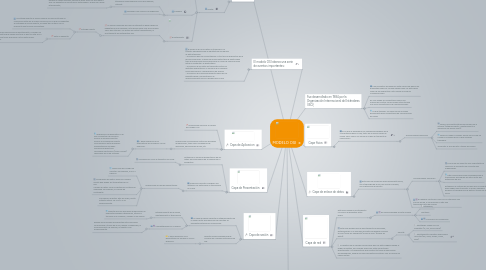

MODELO OSI by Mind Map: MODELO OSI

1. Capa de enlace de datos

1.1. Esta capa se ocupa del direccionamiento físico, de la topología de la red, del acceso al medio, de la detección de errores

1.1.1. Sus principales funciones

1.1.1.1. Es uno de los aspectos más importantes a revisar en el momento de conectar dos ordenadores

1.1.1.2. Este nivel proporciona facilidades para la transmisión de bloques de datos entre dos estaciones de red.

1.1.1.3. Establecer el método de acceso que la computadora debe seguir para transmitir y recibir mensajes. Realizar la transferencia de datos a través del enlace físico.

1.1.2. En general controla el nivel y es la interfaces con el nivel de red, al comunicarle a este una transmisión libre de errores

2. Fue desarrollado en 1984 por la Organización Internacional de Estándares (ISO),

2.1. Una normativa formada por siete capas que define las diferentes fases por las que deben pasar los datos para viajar de un dispositivo a otro sobre una red de comunicaciones.

2.2. Es muy usado en la enseñanza como una manera de mostrar cómo puede estructurarse una "pila" de protocolos de comunicaciones.

2.3. ya que tambien es usado como una gran herramienta para la enseñanza de comunicación de redes.

3. Capa física

3.1. Es la que se encarga de las conexiones globales de la computadora hacia la red, tanto en lo que se refiere al medio físico como a la forma en la que se transmite la información

3.1.1. Sus principales funciones

3.1.1.1. Definir las características funcionales de la interfaz (establecimiento, mantenimiento y liberación del enlace físico).

3.1.1.2. Definir el medio o medios físicos por los que va a viajar la comunicación: cable de pares trenzados

3.1.1.3. Transmitir el flujo de bits a través del medio.

4. Capa de transporte

4.1. Capa encargada de efectuar el transporte de los datos (que se encuentran dentro del paquete) de la máquina origen a la de destino, independizándolo del tipo de red física que se esté utilizando.

4.1.1. Garantiza una entrega confiable de la información.

4.1.1.1. CRACTERISTICAS

4.1.1.1.1. Define como direccionar la localidad física de los dispositivos de la red

4.1.1.1.2. Asigna una dirección única de transporte a cada usuario.

4.1.1.1.3. Define la manera de habilitar y deshabilitar las conexiones entre los nodos

4.2. Establece la transparencia de datos así como la confiabilidad en la transferencia de información entre dos sistemas.

5. Capa de red

5.1. Este nivel define el enrutamiento y el envío de paquetes entre redes.

5.1.1. Es responsabilidad en este modelo

5.1.1.1. Establecer,

5.1.1.2. Mantener

5.1.1.3. y Terminar las Conexiones

5.2. Este nivel proporciona el enrutamiento de mensajes, determinando si un mensaje en particular deberá enviarse al nivel (Nivel de Transporte) o bien al nivel (Enlace de datos).

5.2.1. Permite

5.2.1.1. Enrutables: viajan con los paquetes (IP, IPX, APPLETALK)

5.2.1.2. Enrutamiento: permiten seleccionar las rutas (RIP, IGRP, EIGRP, OSPF, BGP)

5.3. El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan encaminadores, aunque es más frecuente encontrarlo con el nombre en inglés routers

6. Capa de sesión

6.1. La capa de sesión permite el establecimiento de la sesión entre procesos que se ejecutan en diferentes estaciones. Proporciona:

6.1.1. Establecimiento de la sesión, mantenimiento y terminación

6.1.1.1. permite que dos procesos de aplicación en diferentes equipos establezcan, utilicen y terminen una conexión, llamada a una sesión.

6.1.2. Compatibilidad con la sesión:

6.1.2.1. Realiza las funciones que permiten estos procesos comunicarse a través de la red, realizar la seguridad, el reconocimiento de nombre, el registro y así sucesivamente.

6.2. Permite escribir programas que correrán en cualquier instalación de red.

6.2.1. Y hace referencia a los dispositivos por nombre y no por dirección.

7. Capa de Presentación:

7.1. Determina la forma de presentación de los datos sin preocuparse de su significado o semántica.

7.1.1. Se puede ver como el traductor de la red.

7.2. Traduce el formato y asignan una sintaxis a los datos para su transmisión en la red.

7.2.1. Proporciona la capa de presentación:

7.2.1.1. Traducción del código de carácter: por ejemplo, ASCII a EBCDIC.

7.2.1.2. Compresión de datos: reduce el número de bits que deben ser transmitidos en la red. Cifrado de datos: cifrar los datos por motivos de seguridad. Por ejemplo, el cifrado de contraseña.

7.2.1.3. Conversión de datos: bits de orden, punto flotante entero CR-CR/LF y así sucesivamente.

8. Capa de Aplicacion

8.1. Proporciona servicios al usuario del Modelo OSI

8.2. Proporciona comunicación entre dos procesos de aplicación, tales como: programas de aplicación, aplicaciones de red, etc.

8.2.1. Y hace referencia a los dispositivos por nombre y no por dirección.

8.2.1.1. Redirección de dispositivo y de uso compartido de recursos. Acceso a archivos remotos. Acceso a la impresora remota Comunicación entre procesos. Administración de redes. Servicios de directorio. Mensajería electrónica (como correo). Terminales de la red virtuales.

9. INTERVIENEN

9.1. Router

9.1.1. conmutador de paquetes que opera en el nivel de red del modelo OSI.

9.1.1.1. Sus principales características son:

9.1.1.1.1. Permiten interconectar tanto redes de área local como redes de área extensas

9.1.1.1.2. Proporcionan un control del tráfico y funciones de filtrado a nivel de red, es decir, trabajan con direcciones de nivel de red, como por ejemplo, con direcciones IP.

9.1.1.2. Los routers son más ``inteligentes'' que los switches, pues operan a un nivel mayor lo que los hace ser capaces de procesar una mayor cantidad de información. Esta mayor inteligencia, sin embargo, requiere más procesador, lo que también los hará más caros.

9.1.2. Firewalls

9.1.2.1. Los Firewalls son barreras creadas entres redes privadas y redes públicas como por ejemplo, Internet.

9.1.2.1.1. protege la red interna de una organización, de los usuarios que residen en redes externas, permite el paso entre las dos redes a sólo los paquetes de información autorizados y puede ser usado internamente,

9.1.2.2. buscando una solución de seguridad

9.1.3. Enrutamiento.

9.1.3.1. La función principal del nivel de Internet es hacer llegar los paquetes de una máquina a otra dando igual cual sea el medio físico que utilicen y los datos que estén transmitiendo, el enrutamiento es justamentes eso.

9.1.3.1.1. Entrega Directa

10. El modelo OSI abarca una serie de eventos importantes:

10.1. El modo en qUE los datos se traducen a un formato apropiado para la arquitectura de red que se esta utilizando - El modo en que las computadoras u otro tipo de dispositivo de la red se comunican. Cuando se envíen datos tiene q existir algún tipo de mecanismo que proporcione un canal de comunicación entre el remitente y el destinatario. - El modo en q los datos se transmiten entre los distintos dispositivos y la forma en q se resuelve la secuenciación y comprobación de errores - El modo en q el direccionamiento lógico de los paquetes pasa a convertirse en el direccionamiento físico q proporciona la red
