El Variador de Frecuencia (VDF)

Solve your problems or get new ideas with basic brainstorming

Get Started. It's Free
or sign up with your email address
Rocket clouds

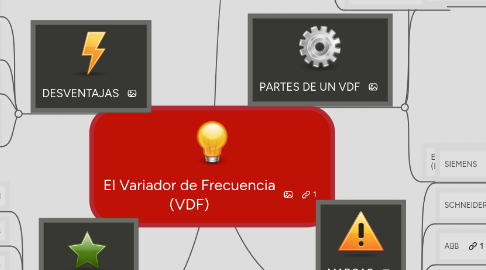

El Variador de Frecuencia (VDF) by Mind Map: El Variador de Frecuencia (VDF)

1. FUNCIONES

1.1. Rampa de Partida y Parada

1.1.1. Goal 1

1.1.2. Goal 2

1.2. Freno

1.3. Inversión de Giro

1.4. Oscilación de Velocidad

2. PARTES DE UN VDF

2.1. ETAPA DE POTENCIA

2.1.1. ENTRADA

2.1.2. SALIDA

2.2. ETAPA DE CONTROL

2.2.1. ENTRADAS

2.2.1.1. DIGITALES

2.2.1.2. ANALOGICAS

2.2.2. SALIDAS

2.2.2.1. DIGITALES

2.2.2.2. ANALOGICAS

2.3. ETAPA DE COMUNICACION (Redes Industriales y Ethernet)

2.3.1. PROFIBUS

2.3.2. FIELDBUS

2.3.3. BITBUS

2.3.4. ASI

2.3.5. ETHERNET

3. MARCAS

3.1. SIEMENS

3.2. SCHNEIDER

3.3. ABB

3.4. SEW

3.5. ALLEN BRADLEY

4. VENTAJAS

4.1. Control de 0% a 100% de la Velocidad

4.2. Maniobras Abruptas en los Motores

4.3. Partida Suave

4.4. Registro de Fallas

4.5. Ahorro Energetico

5. DESVENTAJAS

5.1. Valor Economico Elevado

5.2. 100% de Funciones Disponibles Solo con PLC

5.3. Perdida de TORQUE al pasar los 50 HZ

5.4. Necesidad de Ventilación Forzada en Operaciones Continuas a Baja Velocidad
