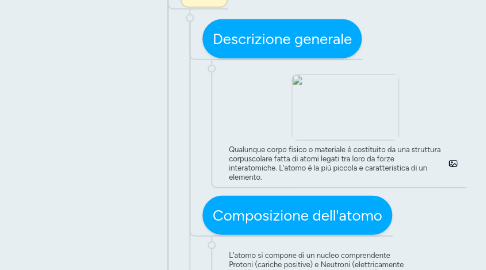

PROGETTAZIONE IMPIANTI by Mind Map: PROGETTAZIONE IMPIANTI

1. elettrotecnica di base

1.1. atomo

1.1.1. Descrizione generale

1.1.1.1. Qualunque corpo fisico o materiale è costituito da una struttura corpuscolare fatta di atomi legati tra loro da forze interatomiche. L'atomo è la più piccola e caratteristica di un elemento.

1.1.2. Composizione dell'atomo

1.1.2.1. L'atomo si compone di un nucleo comprendente Protoni (cariche positive) e Neutroni (elettricamente neutri) intorno al quale ruotano gli Elettroni (cariche negative).

1.1.3. Numero atomico

1.1.3.1. Il numero di protoni, uguale a quello degli elettroni, è chiamato Numero Atomico. Questo numero è caratteristico di ogni elemento e viene scritto in basso a sinistra del simbolo chimico.

1.2. corrente

1.2.1. concetti di base

1.2.2. definizione

1.2.2.1. Si definisce corrente elettrica un flusso di elettroni che scorrono da un punto A ad un punto B di un conduttore, dove tra il punto A ed il punto B esiste una differenza di potenziale (DDP). Graficamente è rappresentata dalla lettera I.

1.2.3. unità di misura

1.2.3.1. L'unità di misura della corrente è Ampere; viene graficamente rappresentato la A e una linea posta nella parte superiore mentre elettricamente è rappresentato dalla A

1.2.3.2. Scala dell'unità di misura

1.2.3.2.1. 1MA = 1000000 A

1.2.3.2.2. 1 kA = 1000 A

1.2.3.2.3. 1 A = 0.001 mA (milliAmpere)

1.2.3.2.4. 1 A = 0,000001 µA (microAmpere)

1.3. tensione

1.3.1. concetti di base

1.3.2. definizione

1.3.2.1. Si definisce tensione (DDP) la differenza di potenziale elettrico (cariche elettriche) che si interpone tra due punti A e B, dove A ha il valore massimo mentre B il valore minimo. Graficamente è rappresentata dalla lettera E

1.3.3. unità di misura

1.3.3.1. L'unità di misura della tensione elettrica è il Volt; viene graficamente rappresentato dalla lettera V

1.3.3.2. Scala dell'unità di misura

1.3.3.2.1. 1MV = 1000000 V

1.3.3.2.2. 1 kV = 1000 V

1.3.3.2.3. 1 V = 0.001 mV (milliVolt)

1.3.3.2.4. 1 V = 0,000001 µV (microVolt)

1.4. resistenza

1.4.1. resistenza elettrica

1.4.1.1. concetti di base

1.4.1.2. definizione

1.4.1.2.1. Si definisce resistenza elettrica la capacità di un materiale di opporsi al passaggio di una corrente elettrica al suo interno. Graficamente è rappresentata dalla lettera R

1.4.1.3. unità di misura

1.4.1.3.1. L'unità di misura della resistenza elettrica è l'OHM; viene graficamente rappresentato dalla lettera greca Omega

1.4.1.3.2. Scala dell'unità di misura

1.4.2. resistenza dei materiali
