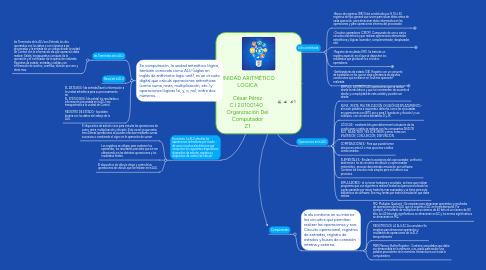

UNIDAD ARITMÉTICO LOGICA César Pérez C.I 20100140 Organización Del Computador Z1 by Mind Map: UNIDAD ARITMÉTICO LOGICA  César Pérez C.I 20100140   Organización Del Computador Z1

1. Operaciones en la ALU

1.1. SIMPLES ARITMÉTICAS operaciones que se realiza desde la más básica y que se incrementan de acuerdo al diseño y complejidad de esta unidad y pueden ser desde:

1.2. SUMA , RESTA, MULTIPLICACIÓN, DIVISIÓN DESPLAZAMIENTO.- al mover palabras a izquierda o derecha; como las ejecutadas en operaciones con BITS por o para 2 (producto y división) y sus múltiplos. con circuitos biestables D y JK.

1.3. LÓGICAS.- mediante bits para determinar la situación de las condiciones y estás se realizan con las compuertas AND OR NOT, NAND, NOR, YES XOR XNOR y otras. estas son INVERSIÓN, CONJUNCIÓN, DISYUNCIÓN.

1.4. COMPARACIONES.- Para que pueda tomar decisiones entre 2 o mas opciones o saltos condicionados.

1.5. ELEMENTALES.- Emulan la existencia del coprocesador, verifica la existencia o no de circuitos de cálculo o coprocesador matemático, proceso denominado emulación por software. Contiene los circuitos más simples pero es lenta en sus procesos.

1.6. SIMULADORES.- al no tener hardware y emulador, se tiene que realizar programas que con algoritmos realicen todas las operaciones desde las sumas pasando por raices hasta las mas avanzadas y se tiene para esto bibliotecas de software. Son muy lentas por toda la simulación que debe realizar.

2. Funciones: La ALU efectúa las operaciones aritméticas por medio de unos circuitos electrónicos que componen los siguientes dispositivos: dispositivo de adición, registros y dispositivo de control de cálculo.

2.1. El dispositivo de adición sirve para calcular las operaciones de suma, resta, multiplicación y división. Esto es así ya que estas tres últimas operaciones se pueden efectuar mediante sumas sucesivas o cambiando el signo en la operación de sumar.

2.2. Los registros se utilizan para contener los operandos, los resultados parciales que se van obteniendo en las distintas operaciones y los resultados finales.

2.3. El dispositivo de cálculo dirige y controla las operaciones de cálculo que se realizan en la ALU.

3. Esta constituida:

3.1. -Banco de registros (BR). Está constituido por 8, 16 ó 32 registros de tipo general que sirven para situar datos antes de cada operación, para almacenar datos intermedios en las operaciones y para operaciones internas del procesador.
