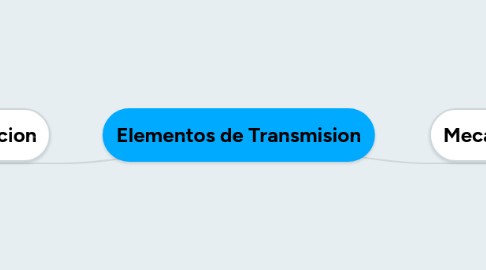

Elementos de Transmision by Mind Map: Elementos de Transmision

1. Mecanismos de transmision

1.1. Poleas

1.1.1. Dispositivo mecánico de tracción

1.1.2. Sirve para transmitir una fuerza

1.1.3. Esta formado por: llanta, cuerpo y cubo.

1.1.4. Su funcionamiento es silencioso

1.1.5. De bajo costo

1.1.6. Su transmisión de potencia es a altas velocidades

1.1.7. Vida útil de la correa relativamente baja

1.1.8. Con correa

1.1.8.1. Correa Abierta

1.1.8.2. Correa Cruzada

1.1.8.3. Correa semicruzada

1.1.8.4. Con tensor de rodillo exterior

1.1.8.5. Con tensor de rodillo interior

1.1.8.6. Con multiples poleas

1.2. Ruedas dentadas

1.2.1. Mecanismo de forma circular

1.2.2. Transmite movimiento mediante dientes

1.2.3. Mejor conocidas como engranajes

1.2.4. Esta formado por una corona y un piñón.

1.2.5. Tipos

1.2.5.1. Ejes que son paralelos

1.2.5.1.1. Engranajes helicoidales sencillos

1.2.5.1.2. Engranajes de doble helicoide

1.2.5.1.3. Engranajes cilíndrico

1.2.5.2. Ejes que se cortan

1.2.5.2.1. Cónicos de dientes recto

1.2.5.2.2. Cónicos de dientes helicoidales

1.2.5.3. Ejes que se cruzan

1.2.5.3.1. De tornillo sinfín

1.2.5.3.2. Hipoide

2. Mecanismos de transformacion

2.1. Biela o Manivela

2.1.1. Convierte el movimiento giratorio continuo

2.1.2. Produce movimientos lineales alternativos u oscilantes.

2.1.3. Permite el funcionamiento de un motor de automóvil, limpiaparabrisas, rueda de afilar.

2.2. Leva

2.2.1. Pieza mecánica

2.2.2. Sirve para transformar el movimiento circular continuo en movimiento rectilíneo alternativo, o viceversa.

2.3. Excentrica

2.3.1. Pieza circular de una máquina

2.3.2. Cuyo eje de rotación no ocupa el centro geométrico

2.3.3. Utilidad

2.3.3.1. Imprimir un movimiento giratorio a un objeto

2.3.3.2. Imprimir un movimiento giratorio a un eje empleando las manos o los píes

2.3.3.3. Transformar un movimiento giratorio en lineal alternativo

2.4. Palanca

2.4.1. Es una barra rígida que oscila sobre un punto de apoyo

2.4.2. Debido a la acción de dos fuerzas contrapuestas

2.4.3. Esta formada por cuatro elementos

2.4.3.1. Potencia

2.4.3.2. Resistencia

2.4.3.3. Brazo de potencia

2.4.3.4. Brazo de resistencia

2.4.4. Clasificacion

2.4.4.1. Palanca de primer grado.

2.4.4.1.1. Pata de cabra

2.4.4.1.2. El balancín.

2.4.4.1.3. Los alicates o la balanza romana.

2.4.4.2. Palanca de segundo grado

2.4.4.2.1. El cascanueces

2.4.4.2.2. La carretilla

2.4.4.2.3. La perforadora de hojas de papel.

2.4.4.3. Palanca de tercer grado

2.4.4.3.1. Pinzas de depilar

2.4.4.3.2. Las paletas

2.4.4.3.3. La caña de pescar
