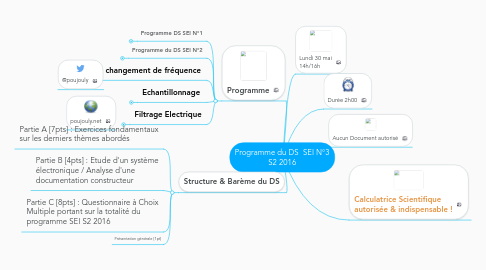

Programme du DS SEI N°3 S2 2016 by Mind Map: Programme du DS  SEI N°3
S2 2016
0.0 stars - 0 reviews range from 0 to 5

Programme du DS SEI N°3 S2 2016

Lundi 30 mai 14h/16h

Durée 2h00

Programme

Programme DS SEI N°1

Systèmes électroniques, Calcul de circuits, Relations fondamentales pour les 5 formes de base, Diagramme de Bode, Connaissance des 5 formes de base en gain, Gain linéaire et logarithmique – Relations & formules d’inversion, Echelle logarithmique, Utilisation des complexes, Impédance d'un condensateur, Impédance d'une inductance, Calcul du module d'une fonction de transfert complexe, Filtre du 1er ordre, Filtre passe bas, Schéma à base de R&C, Fonction de transfert canonique, Expression fréquence de coupure, Filtre passe haut, Schéma à base de R&C, Fonction de transfert canonique, Expression fréquence de coupure, Relation Temps / Fréquence, Applications autour de la modification de spectre après filtrage

Analyse des signaux, Valeur moyenne & efficaces, Définitions, Calcul dans le cas de signaux simples, Signal sinusoidal, Expression au cours du temps, Relations période - fréquence - pulsation, Valeur efficace, Niveau en dBV, Représentation en temps & en fréquence, Puissance normalisée, Tracé des spectres, Cas d'étude : Composition de signaux, Somme de signaux sinusoidaux, Produit de signaux sinusoidaux, cos(a).cos(b)=1/2.cos(a-b)+1/2.cos(a+b), Signal sinusoidal + composante continue, Spectre en amplitude, Spectre en puissance normalisée, Décomposition en série de Fourier, Connaissance de la DSF d'un signal carré, Principe & vocabulaire, Applications des décompositions standards

Programme du DS SEI N°2

Montages avec alimentation simple, Théorème de superpositon, Technique d'étude : Analyse DC puis AC

Systèmes linéaires du 2nd ordre, Passe bas du 2nd ordre, Forme canonique, m : coefficient d'amortissement, wo : pulsation propre, Réponse fréquentielle, Cas ou m<0,707, Cas ou m=0,707 fc=fo, Cas particulier du circuit RLC série, Comportement LC serie à f=fo, Passe bande du 2nd ordre, Forme canonique avec m, Forme canonique avec Q, Relation Q=fo/BP, Cas particulier du circuit RLC // (bouchon), Comportement LC// à f=fo, Passe haut du 2nd ordre, Forme canonique, Allure Réponse fréquentielle, Réalisations pratiques, Méthodes de calcul, Cellule de Rauch, Cellule de Sallen & Key, Structure universelle

Amplificateur opérationnel Réel, Produit Gain Bande, Slew Rate

Transmission de l'information, Intérets des modulations, Longueur d'onde, célérité, Vocabulaire associé aux modulations, Porteuse, Modulant, Signal modulé, Connaissances des principales modulations, MAPC : Connaissance de la forme caractéristique dans le cas d'un signal modulant sinusoidal, Représentation temporelle, Représentation fréquentielle, Calcul de la valeur efficace, Principe de fonctionnement des démodulateurs, Détecteur de crête, Redressement + filtrage, Démodulation synchrone

Le changement de fréquence

Principe du changement de fréquence

Intéret du changement de fréquence

Problème concernant la fréquence image

Echantillonnage

Principe de l'opération d'échantillonnage

Théorème de Shannon

Structure d'une chaîne de TNS, Nom des éléments, Fonction des éléments

Principe de l'échantillonnage blocage

Filtrage Electrique

Notion de gabarit

Principe & propriétés des fonctions d'approximation, Butterworth, Chebyshev

Principe de la synthèse d'un filtre passe bas, Recherche de l'ordre à partir d'une abaque, Synthèse sous la forme de filtre du 1er / 2nd ordre

Calculatrice Scientifique autorisée & indispensable !

Aucun Document autorisé

@poujouly

poujouly.net

Structure & Barème du DS

Partie A [7pts] : Exercices fondamentaux sur les derniers thèmes abordés

Partie B [4pts] : Etude d'un système électronique / Analyse d'une documentation constructeur

Partie C [8pts] : Questionnaire à Choix Multiple portant sur la totalité du programme SEI S2 2016

Présentation générale [1pt]
