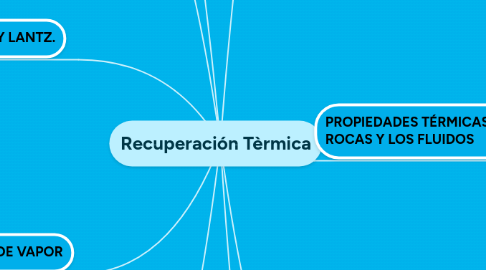

Recuperación Tèrmica by Mind Map: Recuperación Tèrmica

1. Concepto

1.1. Proceso por el cual intencionalmente se introduce calor .

1.2. Dentro de acumulaciones sub-terraneas (Normalmente crudos pesados)

1.3. Su propósito es producir combustible por medio de los pozos.

2. Objetivos

2.1. Proporcionar calor al yacimiento para mejorar la eficiencia del desplazamiento y de la extracción de fluidos viscosos.

2.2. Reducir la saturación residual de petróleo en las zonas calentadas a consecuencia de la expansión térmica

2.3. Originar en el yacimiento procesos de destilación y craqueo del crudo contenido en sitio, esto debido a las altas temperaturas generadas.

3. MODELO DE MARX Y LANGERHEIN.

3.1. Se utiliza para calcular lo siguiente

3.1.1. Calcular el area calentada

3.1.2. Las perdidas de calor

3.1.3. La distribucion de temperatura

3.2. Desarrollo del modelo

3.2.1. El modelo fue desarrollado para el caso de inyección de vapor húmedo.

3.2.2. Suponiendo que la distribución de temperatura es una función escalonada

3.2.3. Las pérdidas de calor se llevan a cabo hasta un punto donde se produce el cambio de la temperatura.

3.2.4. A medida que se inyecta más fluido caliente, el área calentada aumenta en la dirección del flujo.

4. INYECCION CICLICA DE VAPOR

4.1. Concepto

4.1.1. Es uno de los pocos métodos que se saben que son efectivos en la recuperación de crudos pesado.

4.2. Proceso

4.2.1. Consiste en inyectar vapor en un pozo durante un tiempo determinado

4.2.2. Generalmente de una a tres semanas

4.2.3. Se trata de un proceso de estimulacion

5. MODELO DE BOBERG Y LANTZ.

5.1. Calculan la tasa de producción estimulada mediante sistema de ecuación.

5.2. Procedimiento

5.2.1. Se calcula la tasa de flujo de petróleo de la zona fría de radio re, a la zona calentada de radio rh, usando la ecuación de flujo radial.

5.2.2. Habiendo encontrado la altura promedio helevado a la (n+1), la altura de la columna de petróleo en la zona calentada hh

5.2.3. A un tiempo inicial Δt, se calcula qoh para flujo radial y qoh para flujo por gravedad

6. INYECCIÓN CONTINUA DE VAPOR

6.1. Concepto

6.1.1. Proceso de desplazamiento que consiste en inyección de vapor a través de un cierto número de pozos adecuados.

6.1.2. El calor inyectado reduce la viscosidad

6.2. Proceso

6.2.1. El vapor que avanza se va condensando gradualmente

6.2.2. Generando una zona de banco o de agua caliente

6.2.3. El petroleo se enfria a medida que avanza

6.2.4. Hasta finalmente alcanzar la temperatura del yacimiento.

7. PROPIEDADES TÉRMICAS DE LAS ROCAS Y LOS FLUIDOS

7.1. Viscosidad de los liquidos

7.1.1. La resistencia interna de los líquidos al flujo y es afectada por tres factores fundamentales.

7.1.1.1. La temperatura

7.1.1.2. El gas que contenga la solución

7.1.1.3. La presion

7.2. Viscosidad del petroleo

7.2.1. Disminuye con el aumento de la tempetatura

7.2.2. La reducción es mayor cuanto mas viscoso sea el petroleo.

7.3. Viscosidad de mezclas liquidas

7.3.1. Combinación de liquido con diferentes fracciones de peso.

7.3.2. Se rige por el metodo CRAGOE

7.4. Densidad del petroleo

7.4.1. Magnitud que se puede determinar en relación a la gravedad especifica del petroleo.

7.5. Conductividad termica

7.5.1. Propiedad que indica la cantidad de vapor transferido.

7.6. Calor especifico de los liquidos

7.6.1. Cantidad de vapor requerida para aumentar la temperatura.

7.7. Calor específicos de las rocas

7.7.1. Cantidad de energía que se debe aportar para aumentar la temperatura de una roca.

7.8. Conductividad termica de las rocas

7.8.1. Medio poroso depende de ciertos factores

7.8.1.1. Densidad

7.8.1.2. Porosidad

7.8.1.3. Saturacion

7.8.2. Es un propiedad dificil de medir

8. PROPIEDADES DEL AGUA Y DEL VAPOR

8.1. Temperatura de saturacion del agua

8.1.1. Es la temperatura a la cual se produce la ebullición (vaporización) del agua a unadeterminada presión.

8.2. Calor especifico del agua y del vapor

8.2.1. Capacidad que tiene una sustancia para absorber calor y se mide como el número de BTU  necesarios para aumentar la temperatura de una libra  de sustancia en 1°F

8.3. Calor sensible del agua

8.3.1. Es el calor necesario para aumentar la temperatura del líquido hasta alcanzar latemperatura de saturación correspondiente a una presión dada.

8.4. Calor latente de vaporizacion

8.4.1. Es la cantidad de calor que debe suministrársele a una libra de un líquido a latemperatura de saturación para pasar al estado de vapor.

8.5. Entalpia del vapor seco y saturado

8.5.1. Es la suma del calor sensible del agua saturada y del calor latente de vaporizacióndel agua

9. Realizado por: Luis, Barrios C.I.17.620.616
