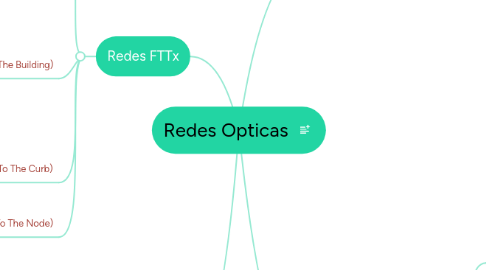

Redes Opticas by Mind Map: Redes Opticas

1. Redes FTTx

1.1. FTTH (Fiber To The Home)

1.1.1. Enorme capacidad de transmisión de información.

1.1.2. Baja atenuación: Largas distancias sin repetidores (hasta 20 Km).

1.1.3. Red totalmente pasiva, sin necesidad de instalar equipos activos en la planta externa

1.2. FTTB (Fiber To The Building)

1.2.1. Permite reutilización de infraestructuras (par de cobre, cableado Ethernet,…).

1.2.2. Aumenta la capilaridad de un único puerto GPON (16.384 usuarios frente a 128).

1.2.3. Costes de terminal de abonado inferiores. Es sensiblemente más económico un router xDSL que una ONT.

1.3. FTTC (Fiber To The Curb)

1.3.1. Se refiere a la instalación de fibra óptica desde la oficina central de la compañía telefónica para un edificio específico, como una casa o apartamento de negocios.

1.4. FTTN (Fiber To The Node)

1.4.1. Se refiere a instalarlo en general a todos los bordillos o edificios en un barrio.

2. PON (Passive Optical Network)

2.1. OLT (Optical Line Terminal)

2.1.1. Es el equipo activo en la central

2.2. ODN (Optical Distribution Terminal)

2.2.1. Es la red de F.O (pasiva) y todos sus componentes asociados (splitters, conectores, etc).

2.3. ONT (Optical Network Terminal)

2.3.1. Es el equipo activo terminal del cliente.

3. Estandares de F.O

3.1. ANSI/TIA/EIA-569-A

3.1.1. Describe los elementos de diseño para trayetos y cuartos dedicados a equipos de telecomunicaciones.

3.1.1.1. La ducteria debe ser de 4´´ de diametro

3.1.1.2. Pendiente de drenaje de 12´´por cada 100 pies

3.2. ANSI/TIA/EIA-606

3.2.1. Esta norma establece las especificaciones para la administración de un cableado

3.2.2. La administración de los cableados requiere una excelente documentación

3.2.3. La documentación puede llevarse en papel, pero en redes complejas es mejor asistirse con una solución computarizada

3.3. Esquema General de cableado

4. Cableado estructurado

4.1. Tipos de F.O

4.1.1. Monomodo

4.1.1.1. Tiene un nucleo mas pequeño que la fibra multimodo

4.1.1.2. Solo un rayo  de luz (o modo) puede propagarse a la vez

4.1.1.3. Permite transmitir a altas velocidades y a grandes distancias

4.1.2. Multimodo

4.1.2.1. Usada para comunicacion de datos

4.1.2.2. Posee un nucleo grande para mas facilidad deacoplar

4.1.2.3. Los rayos de luz se propagan simultaneamente

4.2. Ancho de banda

4.2.1. Una fibra de 200MHz puede llevar una señal a 200MHz hasta 1Km o 100MHz en 2Km

4.2.2. En fibra multimodo para datos es 62.5/125 con 160MHz en una longitud de onda de 850nm.

4.3. Conectores

4.3.1. Conector ST

4.3.1.1. Utiliza un resorte y un seguro de acoplamiento

4.3.2. Conector SC

4.3.2.1. Tiene menos perdidas que otrosconectores

4.3.3. Conector MT-RJ

4.3.3.1. Ocupa la mitad de espacio de un conector SC
