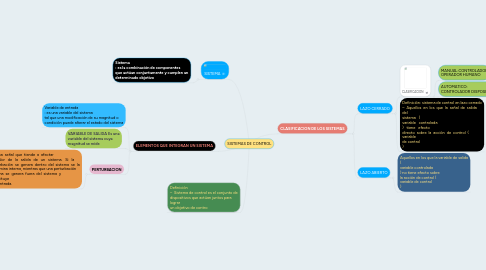

SISTEMAS DE CONTROL by Mind Map: SISTEMAS DE CONTROL

1. ELEMENTOS QUE INTEGRAN UN SISTEMA

1.1. Variable de entrada : es una variable del sistema tal que una modificación de su magnitud o condición puede alterar el estado del sistema

1.2. VARIABLE DE SALIDA Es una variable del sistema cuya magnitud se mide

1.3. PERTURBACION

1.3.1. es  una  señal  que  tiende  a  afectar el   valor   de   la   salida   de   un   sistema.   Si   la perturbación  se  genera  dentro  del  sistema  se  la denomina interna, mientras que una perturbación externa  se  genera  fuera  del  sistema  y constituye una entrada.

2. CLASIFICACION DE LOS SISTEMAS

2.1. LAZO CERRADO

2.1.1. CLASIFICACION

2.1.1.1. MANUAL:CONTROLADOR OPERADOR HUMANO

2.1.1.2. AUTOMATICO: CONTROLADOR DISPOSITIVO

2.1.2. Definición: sistema de control en lazo cerrado – Aquellos en los que la señal de salida del sistema ( variable controlada ) tiene efecto directo sobre la acción de control ( variable de control )

2.2. LAZO ABIERTO

2.2.1. Aquellos en los que la variable de salida ( variable controlada ) no tiene efecto sobre la acción de control ( variable de control )

3. SISTEMA

3.1. Sistema : es la combinación de componentes que actúan conjuntamente y cumplen un determinado objetivo

4. Definición – Sistema de control es el conjunto de dispositivos que actúan juntos para lograr un objetivo de contro
