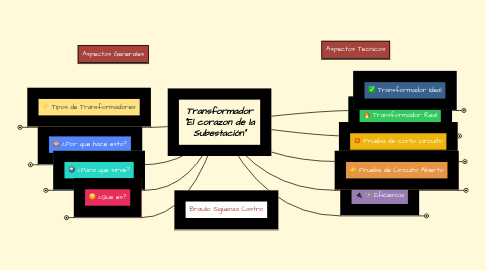

Transformador "El corazon de la Subestación" by Mind Map: Transformador "El corazon de la Subestación"

1. Transformador Real

1.1. En el caso de un transformador real, es similar a uno ideal, siempre y cuando el flujo disperso sea muy inferior al flujo mutuo

1.1.1. Midterm

1.2. Este, si sufre perdidas

2. ¿Por que hace esto?

2.1. Debido a los campos magnéticos

2.1.1. Un campo magnéticotiene la propiedad de producir fuerzas y realizar un trabajo

2.2. El funcionamiento de un transformador se basa en que un campo magnético variable en el tiempo induce un voltaje en una bobina si pasa a través de ella.

2.3. Leyes FISICAS

2.3.1. La ley de Ampére explica que la circulación de la intensidad del campo magnético en un contorno cerrado es proporcional a la corriente que recorre en ese contorno

2.3.2. Faraday Dice:Cualquier cambio del entorno magnético en que se encuentra una bobina de cable, originará un "voltaje"

3. Prueba de corto circuito

3.1. La prueba de corto circuito ayuda determinar los parámetros del circuito equivalente de un transformador real.

3.2. +Se desconecta el transformador.         +Se cortocircuita el lado de baja tensión   +Alimentar desde el lado de alta tensión hasta que la corriente en el lado de baja tensión llegue a su valor nominal.           +Medir el voltaje, la corriente y la potencia de entrada

3.2.1. La medida de potencia representa las perdidas del cobre

4. ¿Que es?

4.1. Maquina Electrica

4.1.1. New vocabulary

4.2. No rotatoria

4.3. Muy Eficiente

5. ¿Para que sirve?

5.1. Aumenta o disminuye la tensión en un circuito eléctrico de corriente alterna mateniendo la Potencia

5.1.1. Text book, exercises 34, 35, 36, 37

5.2. Los usos son variados

5.2.1. Aunque principalmente es usado en casos de distribución

6. Aspectos Generales

7. Transformador Ideal

7.1. No tiene perdidas

7.1.1. De ningún ti´po

7.2. La suposición de este dispositivo es de origen didáctico

7.2.1. Impedancia 0 (Cero) en sus devanados

7.2.2. El voltaje inducido es igual al suministrado (V1=E1)

8. Tipos de Transformadores

8.1. Transformador de unidad (más de 110 kV)

8.2. Transformador de potencia, subestación (de 12 a 34.5 kV)

8.3. Transformador de distribución (440, 220, 127 VCA)

9. Eficiencia

9.1. Eficiencia es la relación entre el trabajo suministrado por una maquina y la energia con la que se alimenta

9.2. En un transformador la eficiencia se calcula como el cociente entre la potencia de salida entre la potencia de entrada

9.3. En un transformador real siempre es abajo de 100%

10. Prueba de Circuito Abierto

10.1. Se lleva a cabo del lado de baja tensión

10.2. Se pueden determinar las perdidas del nucleo o hierro

11. Aspectos Tecnicos

12. Braulio Sigüenza Castro
