Hřebenový lis

Get Started. It's Free
or sign up with your email address
Rocket clouds

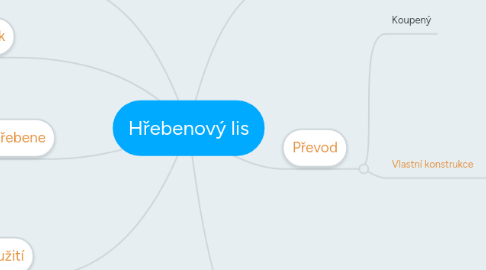

Hřebenový lis by Mind Map: Hřebenový lis

1. Tělo

1.1. Typ zpracování

1.1.1. Šroubované tělo

1.1.2. Odlitek

1.1.2.1. Materiál

1.1.2.1.1. Litina ČSN 42 532

1.1.2.2. Způsob vyřezávání otvorů

1.1.2.2.1. Otvor pro hřeben

2. Převod

2.1. Koupený

2.2. Vlastní konstrukce

2.2.1. Materiál

2.2.1.1. Ocel ČSN 12 051, kalená na 600 až 650HV

2.2.2. Velikost síly

2.2.2.1. Přítlačná síla

2.2.2.1.1. 2kN

2.2.3. Výpočet modulu pastorku

2.2.3.1. Modul = 2

2.2.4. Konstrukce pastorku

2.2.4.1. Jako 1 kus s hřídelí

2.2.4.2. Zvlášť - spojení přes pero

2.2.5. Hřídel

2.2.5.1. Uložení

2.2.5.1.1. Výpočet uložení

2.2.5.1.2. Konstrukce uložení

2.2.5.1.3. Pojistné kroužky / drážky

3. Pruřez hřebene

3.1. Čtvercový

3.2. Kruhový

3.3. T

3.4. Obdéllníkový

4. Způsob využití

4.1. Kutilský (domácí dílna)

4.2. Poloprofesionální

4.3. Plnně profesionální/Průmyslový

5. Stolek

5.1. Se stolkem

5.2. Bez stolku

6. Další materiál

6.1. Šrouby

6.2. Pojistné kroužky

7. Páka

7.1. Délka

7.1.1. 240mm (vypočteno)

7.2. Materiál

7.2.1. Ocel ČSN 11 140

7.3. Spojení s hřídelí

7.3.1. Uložení s vůlí - páka prochází přímo přes hřídel
