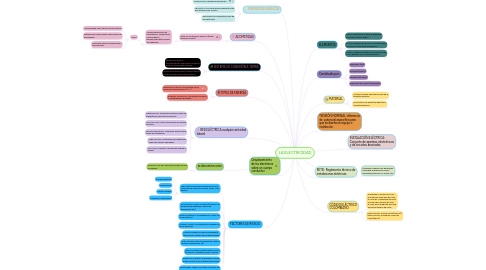

LA ELECTRICIDAD by Mind Map: LA ELECTRICIDAD

1. Establecer medidas que garanticen: seguridad, preservación medio ambiente,protección al usuario, etc.

2. se denomina como

2.1. corriente: flujo de carga eléctrica que recorre un material

3. INSTALACIÓN ELÉCTRICA: Conjunto de aparatos electrónicos y de circuitos asociados.

4. MATERIAL

4.1. CONDUCTORES: Permiten el paso de la corriente eléctrica

4.2. AISLANTES: No permite el paso de la corriente eléctrica.

5. Desplazamiento de los electrones sobre un cuerpo conductor

6. RED ELÉCTRICA:cualquier actividad laboral

6.1. GENERACIÓN: Transformar algunas clases de energía(solar, térmica) en eléctrica

6.2. TRANSMISIÓN :Red de transporte de energía eléctrica

6.3. TRANSFORMACIÓN. instalación eléctrica que recibe en alta tensión

6.4. SUBESTACIÓN: instalación para establecer niveles de tensión adecuadas

6.5. USO FINAL. permite la entrega de energía al usuario

7. TIPOS DE ENERGÍA

7.1. ENERGÍA ESTÁTICA: Acumulación de un exceso de carga eléctrica (+ o -)

7.2. ENERGÍA POTENCIAL: resulta de la posición o configuración del objeto.

8. ACOMETIDAS

8.1. Parte de la instalación eléctrica (redes publicas-usuario)

8.1.1. componentes:punto de alimentación, conductores, Ductos,tablero general,interruptor,armario de medidores.

8.1.1.1. TIPOS

8.1.1.1.1. Aéreas:desde redes aéreas de baja tensión

8.1.1.1.2. subterráneas: desde redes subterráneas de baja tensión

8.1.1.1.3. Especiales:servicios temporales y provisionales

9. MAGNITUDES BÁSICAS

9.1. INTENSIDAD: cantidad de electrones

9.2. TENSIÓN O VOLTAJE:indica diferencia entre dos puntos de un circuito

9.3. RESISTENCIA:no permite el paso de los electrones

10. SISTEMA DE CONEXIÓN A TIERRA

10.1. Barraje de puesta a tierra(bonding):conductores de enlace para dar continuidad eléctrica

10.2. puesta atierra(grounded):conductores de tierra eléctrica mente unidos entre si.

11. Constituido por:

11.1. generador (pila)

11.2. conductor(cable)

11.3. receptor (bombilla)

11.4. elementos de control (interruptor)

12. TENSIÓN NOMINAL: diferencia de potencial especifica para que se diseña un equipo o instalación.

13. ELEMENTOS

13.1. TOMA CORRIENTE: Pieza que establece conexión eléctrica segura

13.2. TOMA CORRIENTE DE POLO A TIERRA:ayuda a eliminar el ruido electromagnético

13.3. TIERRA: Sistema de protección a las personas de los aparatos a la corriente eléctrica

14. FACTORES DE RIESGO:

14.1. Toda tarea que implique actuaciones sobre instalaciones eléctricas de baja, media y alta tensión.

14.1.1. Choque eléctrico

14.1.2. Quemaduras

14.1.3. Caídas y golpes

14.1.4. Incendios o explosiones

14.2. Arco eléctrico: malos contactos(violación de distancias de seguridad, ruptura de aislamientos etc)

14.3. Ausencia eléctrica: Se presenta por cortes del fluido eléctrico

14.4. Contacto directo: se presenta por negligencia de las personas

14.5. contacto indirecto: fallas de aislamiento, deficiencia o ausencia de mantenimiento.

14.6. Corto circuito: fallas de aislamiento, vientos fuertes, manipulación, etc.

14.7. Rayo: por estar localizada sobre la zona ecuatorial y rodeada por dos océanos.

14.8. Tensión de contacto: es peligrosa cuando supera valores a gran cantidad de energia.

14.9. Sobrecargas: supera los limites nominales del conductor.

15. RETIE: Reglamento técnico de instalaciones eléctricas

16. CÓDIGO ELÉCTRICO COLOMBIANO

16.1. 18 0398 del 7 de abril de 2004 18 0498 del 29 de abril de 2005 18 1419 del 1 noviembre de 2005 18 0466 del 2 de abril de 2007 18 1294 del 6 de agosto de 2008 180195 de febrero de 2009

16.2. RESOLUCIÓN 1348 DE 2009 (Abril 30) RESOLUCIÓN 18 0398 de 7 abril del 20014(RETIE)
