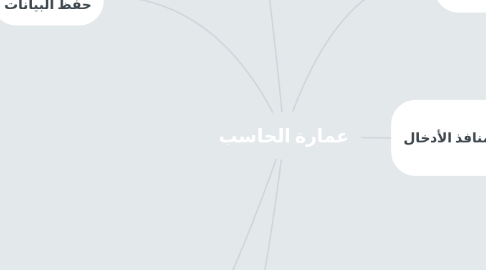

عمارة الحاسب by Mind Map: عمارة الحاسب

1. عمارة اللوحة الحاضنة للحاسب المحمول

1.1. وتبلغ مساحة اللوحة الحاضنة للحاسب المحمول حوالي ربع مساحة المعيار (ATX). ومن الواضح أن تقليص مساحة اللوحة الحاضنة للحاسب المحمول سيكون على حساب تقليص قدراته وإلغاء الكثير من الخدمات التي كانت اللوحة الحاضنة تقدمها.

2. أنواع ومواصفات منافذ الأدخال والأخراج

2.1. منافذ الإدخال والإخراج (I/O ports) من أجل توصيل الحاسب بالأجهزة المساندة الخارجية، مثل: لوحة المفاتيح، الفأرة، الشاشة، وغيرها. حيث أن مجموعة منها تكون موجودة في أحد جوانب اللوحة الحاضنة، وأنها بعد تركيب اللوحة في صندوق الحاسب ستكون ظاهرة في الناحية الخلفية من الصندوق.

3. المعايير القياسية لمقاسات اللوحة الحاضنة

3.1. ) وهو المعيار القياسي لمقاسات اللوحة الحاضنة. ويحدد هذا المعيار مقاسات اللوحة الحاضنة، ومواقع فتحات المسامير للتثبيت في الجرم، وأماكن فتحات توصيل لوحات التوسع، وغيرها من التفاصيل الميكانيكية والكهربائية.

4. تقنيات الذاكرة

4.1. والنوع السائد حاليا في الحاسبات هو الذاكرة العشوائية الديناميكية ( DRAM ). وتتوفر في اللوحات الحاضنة ( Motherboard ) الحديثة مسارات خاصة لتوصيل وحدات الذاكرة ( Memory Module ) وفي العادة فإن اللوحة الحاضنة يتم تصميمها لاستخدام أنواع محددة من وحدات الذاكرة. والأنواع الشائعة الاستخدام حاليا هي:DDR

5. أجهزة حفظ البيانات

5.1. تقنيات اجهوة حفظ البيانات

5.1.1. من جهود التطوير في السنوات الأخيرة. وتتركز هذه الجهود في : تحسين أداء أجهزة حفظ البيانات. زيادة سعة الحفظ فيها.

5.2. القرص الصلب المغناطيسي

5.2.1. يأتي محرك القرص الصلب (HDD) في مقاسين: (3.5) بوصة – وهو السائد استخدامه في الحاسبات المكتبية، والمقاس (2.5) بوصة – وهو السائد استخدامه في الحاسبات المحمولة. وتستخدم تقنية التسجيل المغناطيسي لحفظ البيانات على أسطوانات متحركة.

5.3. القرص الصلب الإلكتروني

5.3.1. يمكن استبدال القرص الصلب المغناطيسي بقرص صلب إلكتروني مباشرة بدون أي تعديلات إضافية، وكذلك يمكن التوسع بإضافة قرص صلب إلكتروني إلى الأقراص الصلبة المغناطيسية، ويقوم نظام التشغيل في الحاسب بالتعامل معه في كلتا الحالتين كأنه قرص صلب مغناطيسي.

5.4. القرص الضوئي

5.4.1. ويعتمد القرص الضوئي (Optical Disc) على أشعة الليزر في تسجيل البيانات أو قراءتها.

6. عمارة الحاسب المحمول

6.1. انتشار الحاسب المحمول

6.1.1. من المعلوم أن قدرة الجهاز المحمول على العمل لمدة أطول على البطارية الداخلية يعتبر من المزايا المهمة التي يرغبها مستخدم الجهاز، والتي تعتبر من نقاط القوة في الجهاز. ومن المعلوم كذلك أن القطع الإلكترونية الموجودة في اللوحة الحاضنة هي أكبر مستهلك للطاقة في الحاسب. وأكثر القطع في اللوحة الحاضنة استهلاكا للطاقة هو المعالج والقطعتان الأخريتان اللتان تشكلان التشيبست (Chipset) للمعالج،والمعروفتان بالاسم (Northbridge) و (Southbridge).

6.2. عمارة المعالج للحاسب المحمول

6.2.1. يكون التطوير في عمارة المعالج وفق المحاور التالية:

6.2.1.1. وضع عدد أقل من الوحدات العاملة (Core) تقليص حجم الذاكرة الكاش في المعالج.تشغيل المعالج والدوائر الأخرى على السرعة الدنيا لمولد النبضات (Clock). إمكانية إغلاق تشغيل بعض الوحدات الداخلية في المعالج في حالة عدم استخدامها
