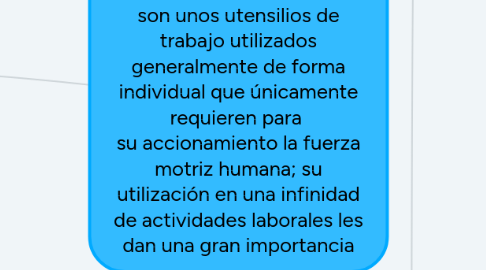

HERRAMIENTAS MANUALES Las herramientas manuales son unos utensilios de trabajo utilizados generalmente de forma individual que únicamente requieren para su accionamiento la fuerza motriz humana; su utilización en una infinidad de actividades laborales les dan una gran importancia by Mind Map: HERRAMIENTAS MANUALES Las herramientas manuales son unos utensilios de trabajo utilizados generalmente de forma individual que únicamente requieren para  su accionamiento la fuerza motriz humana; su utilización en una infinidad de actividades laborales les dan una gran importancia

1. NPT 391

1.1. Alicates Los alicates son herramientas manuales diseñadas para sujetar, doblar o cortar.

1.1.1. Los tipos de alicates más utilizados son: ● Punta redonda. ● De tenaza. ● De corte. ● De mecánico. ● De punta semiplana o fina (plana). ● De electricista.

1.1.1.1. Deficiencias típicas ● Quijadas melladas o desgastadas. ● Pinzas desgastadas. ● Utilización para apretar o aflojar tuercas o tornillos. ● Utilización para cortar materiales más duros del que compone las quijadas. ● Golpear con los laterales. ● Utilizar como martillo la parte plana.

1.1.1.2. Prevención

1.1.1.2.1. Herramienta ● Los alicates de corte lateral deben llevar una defensa sobre el filo de corte para evitar las lesiones producidas por el desprendimiento de los extremos cortos de alambre. ● Quijadas sin desgastes o melladas y mangos en buen estado. ● Tornillo o pasador en buen estado. ● Herramienta sin grasas o aceites

1.1.1.2.2. Utilización ● Los alicates no deben utilizarse en lugar de las llaves, ya que sus mordazas son flexibles y frecuentemente resbalan. Además tienden a redondear los ángulos de las cabezas de los pernos y tuercas, dejando marcas de las mordazas sobre las superficies. ● No utilizar para cortar materiales más duros que las quijadas. ● Utilizar exclusivamente para sujetar, doblar o cortar. ● No colocar los dedos entre los mangos. ● No golpear piezas u objetos con los alicates. ● Mantenimiento. ● Engrasar periódicamente el pasador de la articulación.

1.2. Cinceles Los cinceles son herramientas de mano diseñadas para cortar, ranurar o desbastar material en frío, mediante la transmisión de un impacto. Son de acero en forma de barras, de sección rectangular, hexagonal, cuadrada o redonda, con filo en un extremo y biselado en el extremo opuesto.

1.2.1. tipos de cinceles se clasifican en función del ángulo de filo y éste cambia según el material que se desea trabajar, tomando como norma general los siguientes: Materiales muy blandos 30º Cobre y bronce 40º Latón 50º Acero 60º Hierro fundido 70º El ángulo de cuña debe ser de 8º a 10º para cinceles de corte o desbaste y para el cincel ranurador el ángulo será de 35º, pues es el adecuado para hacer ranuras, cortes profundos o chaveteados.

1.2.1.1. Deficiencias típicas ● Utilizar cincel con cabeza achatada, poco afilada o cóncava. ● Arista cóncava. ● Uso como palanca.

1.2.1.2. Prevención

1.2.1.2.1. Herramienta ● Las esquinas de los filos de corte deben ser redondeadas si se usan para cortar. ● Deben estar limpios de rebabas. ● Los cinceles deben ser lo suficientemente gruesos para que no se curven ni alabeen al ser golpeados. Se deben desechar los cinceles mas o menos fungiformes utilizando sólo el que presente una curvatura de 3 cm de radio Para uso normal, la colocación de una protección anular de esponja de goma, puede ser una solución útil para evitar golpes en manos con el martillo de golpear.

1.2.1.2.2. Utilización ● Siempre que sea posible utilizar herramientas soporte. ● Cuando se pique metal debe colocarse una pantalla o blindaje que evite que las partículas desprendidas puedan alcanzar a los operarios que realizan el trabajo o estén en sus proximidades. ● Para cinceles grandes, éstos deben ser sujetados con tenazas o un sujetador por un operario y ser golpeadas por otro. ● Los ángulos de corte correctos son: un ángulo de 60º para el afilado y rectificado, siendo el ángulo de corte más adecuado en las utilizaciones más habituales el de 70º. ● Para metales más blandos utilizar ángulos de corte más agudos. ● Sujeción con la palma de la mano hacia arriba cogiéndolo con el pulgar y los dedos índice y corazón. ● El martillo utilizado para golpearlo debe ser suficientemente pesado. ● El cincel debe ser sujetado con la palma de la mano hacia arriba, sosteniendo el cincel con los dedos pulgar, índice y corazón.

1.2.1.2.3. Protecciones personales ● Utilizar gafas y guantes de seguridad homologados.

1.3. Cuchillos Son herramientas de mano que sirven para cortar. Constan de un mango y de una hoja afilada por uno de sus lados. Existen diversos tipos y medidas en función del material a cortar y del tipo de corte a realizar.

1.3.1. Deficiencias típicas ● Hoja mellada. ● Corte en dirección hacia el cuerpo. ● Mango deteriorado. ● Colocar la mano en situación desprotegida. ● Falta de guarda para la mano o guarda inadecuada. ● No utilizar funda protectora. ● Empleo como destornillador o palanca

1.3.2. Prevención

1.3.2.1. Herramienta ● Hoja sin defectos, bien afilada y punta redondeada. ● Mangos en perfecto estado y guardas en los extremos. ● Aro para el dedo en el mango.

1.3.2.2. Utilización ● Utilizar el cuchillo de forma que el recorrido de corte se realice en dirección contraria al cuerpo. ● Utilizar sólo la fuerza manual para cortar absteniéndose de utilizar los pies para obtener fuerza suplementaria. ● No dejar los cuchillos debajo de papel de deshecho, trapos etc. o entre otras herramientas en cajones o cajas de trabajo. ● Extremar las precauciones al cortar objetos en pedazos cada vez más pequeños. ● No deben utilizarse como abrelatas, destornilladores o pinchos para hielo. ● Las mesas de trabajo deben ser lisas y no tener astillas. ● Siempre que sea posible se utilizarán bastidores, soportes o plantillas específicas con el fin de que el operario no esté de pie demasiado cerca de la pieza a trabajar. ● Los cuchillos no deben limpiarse con el delantal u otra prenda, sino con una toalla o trapo, manteniendo el filo de corte girado hacia afuera de la mano que lo limpia. ● Uso del cuchillo adecuado en función del tipo de corte a realizar. ● Utilizar portacuchillos de material duro para el transporte, siendo recomendable el aluminio por su fácil limpieza. El portacuchillos debería ser desabatible para facilitar su limpieza y tener un tornillo dotado con palomilla de apriete para ajustar el cierre al tamaño de los cuchillos guardados. ● Guardar los cuchillos protegidos. ● Mantener distancias apropiadas entre los operarios que utilizan cuchillos simultáneamente. ● Guardar los cuchillos protegidos. ● Mantener distancias apropiadas entre los operarios que utilizan cuchillos simultáneamente.

1.3.2.3. Protecciones personales ● Utilizar guantes de malla metálica homologados, delantales metálicos de malla o cuero y gafas de seguridad homologadas

1.4. Destornilladores Los destornilladores son herramientas de mano diseñados para apretar o aflojar los tornillos ranurados de fijación sobre materiales de madera, metálicos, plásticos etc. Las partes principales de un destornillador son el mango, la cuña o vástago y la hoja o boca.

1.4.1. Los principales tipos de destornilladores son : ● Tipo plano de distintas dimensiones. ● Tipo estrella o de cruz. ● Tipo acodado. ● Tipo de horquilla.

1.4.1.1. Deficiencias típicas ● Mango deteriorado, astillado o roto. ● Uso como escoplo, palanca o punzón. ● Punta o caña doblada. ● Punta roma o malformada. ● Trabajar manteniendo el destornillador en una mano y la pieza en otra. ● Uso de destornillador de tamaño inadecuado.

1.4.1.2. Prevención

1.4.1.2.1. MHerramienta ● Mango en buen estado y amoldado a la mano con o superficies laterales prismáticas o con surcos o nervaduras para transmitir el esfuerzo de torsión de la muñeca. ● El destornillador ha de ser del tamaño adecuado al del tornillo a manipular. ● Porción final de la hoja con flancos paralelos sin acuñamientos. ● Desechar destornilladores con el mango roto, hoja doblada o la punta rota o retorcida pues ello puede hacer que se salga de la ranura originando lesiones en manos

1.4.1.2.2. Utilización ● Espesor, anchura y forma ajustado a la cabeza del tornillo. ● Utilizar sólo para apretar o aflojar tornillos. ● No utilizar en lugar de punzones, cuñas, palancas o similares. ● Siempre que sea posible utilizar destornilladores de estrella. ● La punta del destornillador debe tener los lados paralelos y afilados. ● No debe sujetarse con las manos la pieza a trabajar sobre todo si es pequeña. En su lugar debe utilizarse un banco o superficie plana o sujetarla con un tornillo de banco. ● Emplear siempre que sea posible sistemas mecánicos de atornillado o desatornillado

1.5. Escolpos y punzones Los escoplos o punzones son herramientas de mano diseñadas para expulsar remaches y pasadores cilíndricos o cónicos, pues resisten los impactos del martillo, para aflojar los pasadores y empezar a alinear agujeros, marcar superficies duras y perforar materiales laminados. Son de acero, de punta larga y forma ahusada que se extiende hasta el cuerpo del punzón con el fin de soportar golpes mas o menos violentos.

1.5.1. Deficiencias típicas ● Cabeza abombada. ● Cabeza y punta frágil (sobretemplada). ● Cuerpo corto dificultando la sujeción. ● Sujeción y dirección de trabajo inadecuados. ● Uso como palanca. ● No utilizar gafas de seguridad.

1.5.2. Prevención

1.5.2.1. Herramienta ● El punzón debe ser recto y sin cabeza de hongo.

1.5.2.2. Utilización ● Utilizarlos sólo para marcar superficies de metal de otros materiales más blandos que la punta del punzón, alinear agujeros en diferentes zonas de un material. ● Golpear fuerte, secamente, en buena dirección y uniformemente. ● Trabajar mirando la punta del punzón y no la cabeza. ● No utilizar si está la punta deformada. ● Deben sujetarse formando ángulo recto con la superficie para evitar que resbalen

1.5.2.3. Protecciones personales ● Utilizar gafas y guantes de seguridad homologados.

2. NTP 392

2.1. Las limas son herramientas manuales diseñadas para conformar objetos sólidos desbastándolos en frío. Las partes principales de una lima son los cantos, cola, virola y mango.

2.1.1. se clasifican en: ● Cuadrangulares. ● Planas. ● Mediacaña. ● Triangulares. ● Redondas. ● El número de dientes varia de 60 a 6500 dientes/cm2. M

2.1.1.1. Deficiencias típicas ● Sin mango. ● Uso como palanca o punzón. ● Golpearlas como martillo.

2.1.1.2. Prevención

2.1.1.2.1. Herramienta ● Mantener el mango y la espiga en buen estado. ● Mango afianzado firmemente a la cola de la lima. ● Funcionamiento correcto de la virola. ● Limpiar con cepillo de alambre y mantener sin grasa.

2.1.1.2.2. Utilización ● Selección de la lima según la clase de material, grado de acabado (fino o basto). ● No utilizar limas sin su mango liso o con grietas. ● No utilizar la lima para golpear o como palanca o cincel. ● La forma correcta de sujetar una lima es coger firmemente el mango con una mano y utilizar los dedos pulgar e índice de la otra para guiar la punta. La lima se empuja con la palma de la mano haciéndola resbalar sobre la superficie de la pieza y con la otra mano se presiona hacia abajo para limar. Evitar presionar en el momento del retorno. ● Evitar rozar una lima contra otra. ● No limpiar la lima golpeándola contra cualquier superficie dura como puede ser un tornillo de banco.

2.2. Llaves

2.2.1. Existen dos tipos de llaves

2.2.1.1. Boca fija Las llaves de boca fija son herramientas manuales destinadas a ejercer esfuerzos de torsión al apretar o aflojar pernos, tuercas y tornillos que posean cabezas que correspondan a las bocas de la herramienta. Están diseñadas para sujetar generalmente las caras opuestas de estas cabezas cuando se montan o desmontan piezas. Tienen formas diversas pero constan como mínimo de una o dos cabezas, una o dos bocas y de un mango o brazo

2.2.1.1.1. Los principales son: ● Españolas o de ingeniero ● Estriadas ● Combinadas ● Llaves de gancho o nariz ● Tubulares ● Trinquete ● Hexagonal o allen La anchura del calibre de la tuerca se indica en cada una de las bocas en mm o pulgadas.

2.2.1.2. Boca ajustable Las llaves de boca ajustables son herramientas manuales diseñadas para ejercer esfuerzos de torsión, con la particularidad de que pueden variar la abertura de sus quijadas en función del tamaño de la tuerca a apretar o desapretar. Los distintos tipos y sus partes principales son: mango, tuerca de fijación, quijada móvil, quijada fija y tornillo de ajuste.

2.2.1.2.1. ,Según el tipo de superficie donde se vayan a utilizar se dividen en: Llaves de superficie plana o de superficie redonda.

3. NTP 393

3.1. Martillos y mazos El martillo es una herramienta de mano, diseñada para golpear; básicamente consta de una cabeza pesada y de un mango que sirve para dirigir el movimiento de aquella. La parte superior de la cabeza se llama boca y puede tener formas diferentes. La parte inferior se llama cara y sirve para efectuar el golpe

3.1.1. Deficiencias típicas ● Mango poco resistente, agrietado o rugoso. ● Cabeza unida deficientemente al mango mediante cuñas introducidas paralelamente al eje de la cabeza de forma que sólo se ejerza presión sobre dos lados de la cabeza. ● Uso del martillo inadecuado. ● Exposición de la mano libre al golpe del martillo.

3.1.2. Prevención

3.1.2.1. Herramienta ● Cabezas sin rebabas. ● Mangos de madera (nogal o fresno) de longitud proporcional al peso de la cabeza y sin astillas. ● Fijado con cuñas introducidas oblicuamente respecto al eje de la cabeza del martillo de forma que la presión se distribuya uniformemente en todas las direcciones radiales. ● Desechar mangos reforzados con cuerdas o alambre.

3.1.2.2. Utilización ● Antes de utilizar un martillo asegurarse que el mango está perfectamente unido a la cabeza. Un sistema es la utilización de cuñas anulares. ● Seleccionar un martillo de tamaño y dureza adecuados para cada una de las superficies a golpear. ● Observar que la pieza a golpear se apoya sobre una base sólida no endurecida para evitar rebotes. ● Sujetar el mango por el extremo. ● Se debe procurar golpear sobre la superficie de impacto con toda la cara del martillo. ● En el caso de tener que golpear clavos, éstos se deben sujetar por la cabeza y no por el extremo. ● No golpear con un lado de la cabeza del martillo sobre un escoplo u otra herramienta auxiliar. ● No utilizar un martillo con el mango deteriorado o reforzado con cuerdas o alambres. ● No utilizar martillos con la cabeza floja o cuña suelta ● No utilizar un martillo para golpear otro o para dar vueltas a otras herramientas o como palanca

3.1.2.3. Protecciones personales ● Utilizar gafas de seguridad homologadas.

3.2. Picos Los picos son herramientas de mano utilizadas principalmente en la construcción para romper superficies no muy duras, en las fundiciones de hierro o en trabajos de soldadura para eliminar rebabas de distinto tamaño y dureza

3.2.1. Pueden ser de dos tipos principalmente: ● Rompedores: Tienen dos partes, la pequeña de golpear en plano con ángulos rectos, mientras que la más larga es puntiaguda y puede ser redondeada o cuadrada. ● Troceadores: Tienen dos partes, una puntiaguda y la otra plana y afilada.

3.2.1.1. Deficiencias típicas ● Mango de dimensiones inadecuadas. ● Mango en mal estado. ● Pico dentado, agrietado o mellado. ● Utilizado para golpear metales o aderezar otras herramientas. ● Utilización sin mango o dañado.

3.2.1.2. Prevención

3.2.1.2.1. Herramienta ● Mantener afiladas sus puntas y mango sin astillas. ● Mango acorde al peso y longitud del pico. ● Hoja bien adosada.

3.2.1.2.2. Utilización ● No utilizar para golpear o romper superficies metálicas o para enderezar herramientas como el martillo o similares. ● No utilizar un pico con el mango dañado o sin él. ● Desechar picos con las puntas dentadas o estriadas. ● Mantener libre de otras personas la zona cercana al trabajo.

3.2.1.2.3. Protecciones personales ● Utilizar gafas y botas de seguridad homologadas.

3.3. Sierras Las sierras son herramientas manuales diseñadas para cortar superficies de diversos materiales. Se componen de un bastidor o soporte en forma de arco, fijo o ajustable; una hoja, un mango recto o tipo pistola y una tuerca de mariposa para fijarla. La hoja de la sierra es una cinta de acero de alta calidad, templado y revenido; tiene un orificio en cada extremo para sujetarla en el pasador del bastidor; además uno de sus bordes está dentado.

3.3.1. Deficiencias típicas ● Triscado impropio. ● Mango poco resistente o astillado. ● Uso de la sierra de tronzar para cortar al hilo. ● Inadecuada para el material. ● Inicio del corte con golpe hacia arriba.

3.3.2. Prevención

3.3.2.1. Herramienta ● Las sierras deben tener afilados los dientes con la misma inclinación para evitar flexiones alternativas y estar bien ajustados. ● Mangos bien fijados y en perfecto estado. ● Hoja tensada

3.3.2.2. Utilización ● Antes de serrar fijar firmemente la pieza a serrar. ● Utilizar una sierra para cada trabajo con la hoja tensada (no excesivamente) ● Utilizar sierras de acero al tungsteno endurecido o semiflexible para metales blandos o semiduros con el siguiente número de dientes: ❍ Hierro fundido, acero blando y latón: 14 dientes cada 25 cm. ❍ Acero estructural y para herramientas: 18 dientes cada 25 cm. ❍ Tubos de bronce o hierro, conductores metálicos: 24 dientes cada 25 cm. ❍ Chapas, flejes, tubos de pared delgada, láminas: 32 dientes cada 25 cm. ● Utilizar hojas de aleación endurecido del tipo alta velocidad para materiales duros y especiales con el siguiente número de dientes: ❍ Aceros duros y templados: 14 dientes cada 25 cm. ❍ Aceros especiales y aleados: 24 dientes cada 25 cm. ❍ Aceros rápidos e inoxidables: 32 dientes cada 25 cm. ● Instalar la hoja en la sierra teniendo en cuenta que los dientes deben estar alineados hacia la parte opuesta del mango. ● Utilizar la sierra cogiendo el mango con la mano derecha quedando el dedo pulgar en la parte superior del mismo y la mano izquierda el extremo opuesto del arco. El corte se realiza dando a ambas manos un movimiento de vaivén y aplicando presión contra la pieza cuando la sierra es desplazada hacia el frente dejando de presionar cuando se retrocede. ● Cuando el material a cortar sea muy duro, antes de iniciar se recomienda hacer una ranura con una lima para guiar el corte y evitar así movimientos indeseables al iniciar el corte. ● Serrar tubos o barras girando la pieza.

3.4. Tijeras Son herramientas manuales que sirven para cortar principalmente hojas de metal aunque se utilizan también para cortar otras materiales más blandos.

3.4.1. Deficiencias típicas ● Mango de dimensiones inadecuadas. ● Hoja mellada o poco afilada. ● Tornillos de unión aflojados. ● Utilizar para cortar alambres o hojas de metal tijeras no aptas para ello. ● Cortar formas curvas con tijera de corte recto. ● Uso sin guantes de protección.

3.4.1.1. Prevención

3.4.1.1.1. Herramienta ● Las tijeras de cortar chapa tendrán unos topes de protección de los dedos. ● Engrasar el tornillo de giro periódicamente. ● Mantener la tuerca bien atrapada.

3.4.1.1.2. Utilización ● Utilizar sólo la fuerza manual para cortar absteniéndose de utilizar los pies para obtener fuerza suplementaria. ● Realizar los cortes en dirección contraria al cuerpo. ● Utilizar tijeras sólo para cortar metales blandos. ● Las tijeras deben ser lo suficientemente resistentes como para que el operario sólo necesite una mano y pueda emplear la otra para separar los bordes del material cortado. El material debe estar bien sujeto antes de efectuar el último corte, para evitar que los bordes cortados no presionen contra las manos. ● Cuando se corten piezas de chapa largas se debe cortar por el lado izquierdo de la hoja y empujarse hacia abajo los extremos de las aristas vivas próximos a la mano que sujeta las tijeras. ● No utilizar tijeras con las hojas melladas. ● No utilizar las tijeras como martillo o destornillador. ● Si se es diestro se debe cortar de forma que la parte cortada desechable quede a la derecha de las tijeras y a la inversa si se es zurdo. ● Si las tijeras disponen de sistema de bloqueo, accionarlo cuando no se utilicen. ● Utilizar vainas de material duro para el transporte.

3.4.1.1.3. Protecciones personales ● Utilizar guantes de cuero o lona gruesa homologados. ● Utilizar gafas de seguridad homologadas.
