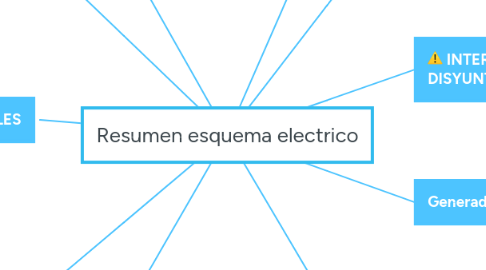

Resumen esquema electrico por Mind Map: Resumen esquema electrico

1. INTERRUPTOR SECCIONADOR

1.1. Permite abrir y cerrar circuitos bajo tension o carga, no resiste operaciones de maniobra en condiciones de cortocircuito, no es visible el estado, no tienen funcion de proteccion.

2. Contactor

2.1. Es un dispositivo capaz de soportar e interrumpir la corriente en un circuito este sustituye a un interruptor mecanico, el contactor es operado a distancia por medio de un voltaje aplicado a una bobina en el interior del elemento este a su vez provocara la apertura o cierre de contactos conduciendo o interrumpiendo la conduccion de corriente electrica, pueden contar con contactos auxiliares de baja potencia

3. SECCIONADOR

3.1. Soporta conduccion y corte de energia, esta diseñado para maniobrar sin carga, cerrado permite el paso de la corriente nominal y abierto garantiza el corte evitando la formacion de arcos, el seccionador da un corte visible a la linea, su accionamiento es directo manual o por medio de un motor, se usa en centros de transformacion de energia y subestaciones, el seccionador garantiza que una vez abierta la linea por el interuptor automatico esta no se cierre accidentalmente.

3.1.1. Project specifications

3.1.2. End User requirements

3.1.3. Action points sign-off

4. INTERUPTOR AUTOMATICO O DISYUNTOR

4.1. Sumado a las funciones mencionadas para contactor a este se le añade la funcion de establecer su funcionammiento durante un tiempo determinado e intenrrumpir la corriente bajo condiciones anormales, tales como un cortocircuito, el interruptor combina la funcion de maniobra como la de proteccion, existen de baja y alta tension como los de casa habitacion y los de instalaciones industriales respectivamente.

5. Dispositivos de conmutacion de potencia

5.1. Lo referente a dispositivos de conmutacion de potencia nos refiere que a partir de ciertos voltajes y amperajes seria poco eficiente e inseguro hacerlo con un interruptor mecanico ya que se estaria generando un arco voltaico que dañaria el mecanismo y provocaria un accidente para esto existe la norma UNE-EN 60617-7 en el capitulo 3 seccion 13 podemos encontrar el apartado de interruptores, contactores y seccionadores.

6. RELES

6.1. Existen de tipos de (todo o nada) y (reles de medida), se rigen por la norma UNE-EN 60617-7 son dispositivos de conexión e interrupcion de corriente electrica, se utilizan en sistemas de control como PLC´s estan construidos por una bobina y uno o varios contactos

7. Motores

7.1. Un motor electrico es capaz de transformar energia electrica en mecanica, existen de corriente alterna (monofasicos y trifasicos, sicronos y asincronos) y de corriente continua. Estan conformados por estator y rotor.

7.1.1. En el motor sincrono el estator recibe corriente alterna trifasica por medio de tres devanados, generando el giro, el rotor gira en forma sincronizada con el campo generado por el estator, estos son los mas usados por la industria.

7.1.2. En el motor de corriente alterna trifasico asincrono el rotor no dispone de imanes permanentes ni de alimentacion electrica, se produce un giro no sincronizado con la frecuencia de la red.

8. Generadores.

8.1. Un generador es capaz de convertir energia mecanica en electrica el motor de corriente alterna trifasico puede funcionar como generador,

9. Transformadores.

9.1. Transmiten energia mediante un campo electromagnetico de un sistema de bobinas a otro, son usados para ajustar tensiones de alta a baja y viceversa, existen de tipo monofasico, trifasico, trifasico-exafasico, trifasicos-dodecafasicos.

10. Tipos de esquemas.

10.1. Explicativos

10.1.1. de fuerza

10.1.1.1. contiene los componentes de alta demanda de energia, seccionadores, contactores, dispositivos de proteccion.

10.1.2. de mando

10.1.2.1. contiene los dispositivos de control y medicion, potencia baja.

10.1.3. representacion conjunta

10.1.3.1. se empleara un trazo grueso para representar la fuerza y un fino para la seccion de mando,

10.1.4. representacion desarrollada

10.1.4.1. es el mismo esquema explicativo pero separa por secciones el mismo circuito esto nos sirve para percibir mas claramente todos los elementos del circuito cuando la complejidad aumenta, por ejemplo se muestra el siguiente circuito separado por secciones

10.2. de conexiones

10.2.1. unifilar

10.2.2. multifilar
