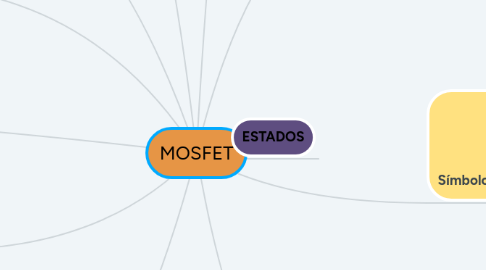

MOSFET por Mind Map: MOSFET

1. El transistor MOSFET tiene tres estados de funcionamiento:

1.1. Estado de corte Estado de corte Cuando la tensión de la puerta es idéntica a la del sustrato.

1.1.1. Estado de NO conducción El MOSFET está en estado de no conducción: ninguna corriente fluye entre fuente y drenador aunque se aplique una diferencia de potencial entre ambos.

1.1.1.1. Conducción lineal El transistor pasa entonces a estado de conducción, de modo que una diferencia de potencial entre fuente y drenador dará lugar a una corriente. El transistor se comporta como una resistencia controlada por la tensión de puerta

2. Los transistores MOSFET se dividen en dos tipos fundamentales dependiendo de cómo se haya realizado el dopaje: Tipo nMOS: Sustrato de tipo p y difusiones de tipo n. Tipo pMOS: Sustrato de tipo n y difusiones de tipo p. Las áreas de difusión se denominan fuente y drenador, y el conductor entre ellos es la puerta.

3. Un transistor MOSFET consiste en un sustrato de material semiconductor dopado en el que, mediante técnicas de difusión de dopantes, se crean dos islas de tipo opuesto separadas por un área sobre la cual se hace crecer una capa de dieléctrico culminada por una capa de conductor.

4. La estructura MOS esta compuesta de dos terminales y tres capas: Un Substrato de silicio, puro o poco dopado p o n, sobre el cual se genera una capa de Oxido de Silicio (SiO2) que, posee características dieléctricas o aislantes, lo que presenta una alta impedancia de entrada. Por último, sobre esta capa, se coloca una capa de Metal (Aluminio o polisilicio), que posee características conductoras. En la parte inferior se coloca un contacto óhmico, en contacto con la capsula

5. Introducción.

6. FUNCIONAMIENTO

7. TIPOS

8. ESTRUCTURA

9. ESTADOS

10. MOSFET. Son las siglas de Metal Oxide Semiconductor Field Effect Transistor. Consiste en un transistor de efecto de campo basado en la estructura MOS. Es el transistor más utilizado en la industria microelectrónica. La práctica totalidad de los circuitos integrados de uso comercial están basados en transistores MOSFET.

10.1. Los problemas que vienen presentando los transistores bipolares o BJT, como son la corriente que soportan y la dependencia de la temperatura a la que se ven sometidos, unas veces por su emplazamiento, otras por un mal trazado y la mas evidente, el efecto llamado de avalancha. Estas evidencias, han llevado a que se sustituyan por otros transistores más avanzados, hasta la llegada de los MOSFET.

10.1.1. La mayoría de sistemas como lámparas, motores, drivers de estado sólido, electrodomésticos, etc. utilizan dispositivos de control, los cuales controlan el flujo de energía que se transfiere a la carga. Estos dispositivos logran alta eficiencia variando su ciclo de trabajo para regular la tensión de salida. Para realizar la parte de conmutación, existen varios dispositivos semiconductores, a continuación se muestra una tabla con algunos de ellos.

11. Símbolo transistor MOSFET

11.1. Transistor MOSFET
