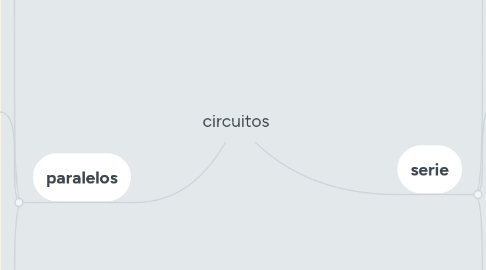

circuitos por Mind Map: circuitos

1. serie

1.1. se define como

1.1.1. existe un camino para la corriente, desde la fuente suministradora de energía a través de todos los elementos del circuito, hasta regresar nuevamente a la fuente.

1.2. caracteristicas

1.2.1. La intensidad de corriente que recorre el circuito es la misma en todos los componentes.

1.2.2. La suma de las caídas de tensión es igual a la tensión aplicada. El voltaje para cada una es un tercio del voltaje total. En cada caso, la suma de los voltajes de los dispositivos individuales es igual al voltaje total.

1.2.3. La resistencia equivalente del circuito es la suma de las resistencias que lo componen

1.2.4. La resistencia equivalente es mayor que la mayor de las resistencias del circuito.

1.3. desventaja

1.3.1. La principal desventaja de este circuito radica en que si se rompe algún elemento de los que conforman el circuito, o hay algún falso contacto, se interrumpe la circulación de la corriente eléctrica y el circuito se abrirá

2. paralelos

2.1. se define como

2.1.1. Terminales de entrada de todos los dispositivos conectados coinciden entre sí

2.2. caracteristicas

2.2.1. La tensión es la misma en todos los puntos del circuito.

2.2.2. A cada uno de los caminos que puede seguir la corriente eléctrica se le denomina "rama".

2.2.3. La suma de las intensidades de rama es la intensidad total del circuito (IT = I1 + I2 + ... = ΣIi). Donde IT es la intensidad total e Ii son las intensidades de rama.

2.2.4. La resistencia equivalente es menor que la menor de las resistencias del circuito.

2.3. usos

2.3.1. La conexión en paralelo se emplea cuando es preciso conservar la independencia absoluta entre la alimentación y cada uno de los elementos.
