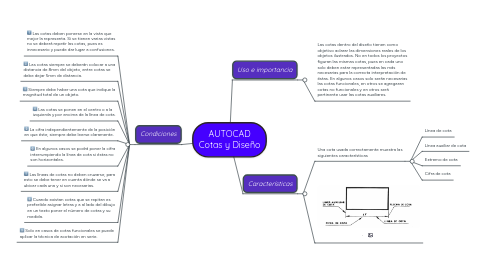

AUTOCAD Cotas y Diseño por Mind Map: AUTOCAD Cotas y Diseño

1. Características

1.1. Una cota usada correctamente muestra las siguientes características

1.1.1. Línea de cota

1.1.2. Línea auxiliar de cota

1.1.3. Extremo de cota

1.1.4. Cifra de cota

1.2. .

2. Uso e importancia

2.1. Las cotas dentro del diseño tienen como objetivo aclarar las dimensiones reales de los objetos ilustrados. No en todos los proyectos figuran las mismas cotas, pues en cada uno solo deben estar representadas las más necesarias para la correcta interpretación de éstas. En algunos casos solo serán necesarias las cotas funcionales, en otros se agregaran cotas no funcionales y en otros será pertinente usar las cotas auxiliares.

3. Condiciones

3.1. Las cotas deben ponerse en la vista que mejor la representa. Si se tienen varias vistas no se deberá repetir las cotas, pues es innecesario y puede dar lugar a confusiones.

3.2. Las cotas siempre se deberán colocar a una distancia de 8mm del objeto, entre cotas se debe dejar 5mm de distancia.

3.3. Siempre debe haber una cota que indique la magnitud total de un objeto.

3.4. Las cotas se ponen en el centro o a la izquierda y por encima de la línea de cota.

3.5. La cifra independientemente de la posición en que éste, siempre debe leerse claramente.

3.6. En algunos casos se podrá poner la cifra interrumpiendo la línea de cota si éstas no son horizontales.

3.7. Las líneas de cotas no deben cruzarse, para esto se debe tener en cuenta dónde se va a ubicar cada una y si son necesarias.

3.8. Cuando existan cotas que se repitan es preferible asignar letras y a al lado del dibujo en un texto poner el número de cotas y su medida.

3.9. Solo en casos de cotas funcionales se puede aplicar la técnica de acotación en serie.
