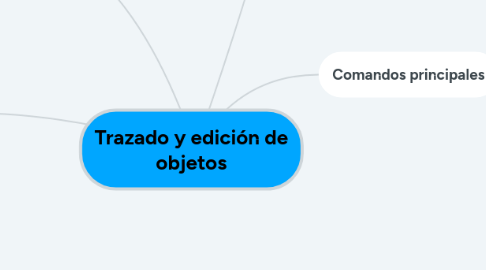

Trazado y edición de objetos por Mind Map: Trazado y edición de objetos

1. Geometría de objetos básicos

1.1. Para realizar y / o construir un diseño es necesario utilizar y combinar objetos como lineas, círculos, textos entre otros. Por eso aprender a crear y modificar estos elementos es suma importancia.

2. Comandos principales

2.1. Se encuentran en la barra de herramientas en la parte superior de la interfaz (Inicio / Inicio)

2.1.1. Línea (L): Con esta herramienta se puede crear una serie de segmentos de líneas contiguas y editables por separado. Se puede crear a partir de:

2.1.1.1. Precisar un punto inicial y final.

2.1.2. Polilínea (PL): Se compone de segmentos de líneas y arco. Se puede crear desde el punto de vista inicial y punto siguiente.

2.1.2.1. Para crear los segmentos de arco se debe escribir A (Arco). Se puede manejar de:

2.1.2.1.1. Ángulo Centro Dirección Medio ancho Línea Radio Segundo punto Deshacer Ancho.

2.1.2.1.2. Para modificar el ancho de la polilínea se debe escribir la letra W.

2.1.3. Circulo (C): Se puede crear a partir de

2.1.3.1. Punto central

2.1.3.2. Radio

2.1.3.3. Diámetro

2.1.3.4. 3P (Tres puntos)

2.1.3.5. Tan, Tan, Tan (Tangente)

2.1.3.6. 2P (dos puntos)

2.1.4. Arco (A): Se pueden crear especificando valores de

2.1.4.1. Centro

2.1.4.2. Punto final

2.1.4.3. Punto inicial

2.1.4.4. Radio

2.1.4.5. Ángulo

2.1.4.6. Longitud de cuerda

2.1.4.7. Dirección

2.1.5. Rectángulo (REC): Crear una polilínea rectangular a partir de los parámetros de los especímenes (longitud, anchura, rotación) y el tipo de esquinas (empalme, chaflán o cuadrado).

2.1.6. Elipse (EL). Se crea a partir de:

2.1.6.1. Punto final de eje

2.1.6.2. Distancia de otro eje

2.1.7. Sombrea (H): Sirve para rellenar un área cerrada o los objetos seleccionados con un sombreado, un relleno sólido o un relleno de degradado. Existen varios métodos para generar el sombreado:

2.1.7.1. Precisar un punto en el área que queda comprendida entre los objetos.

2.1.7.2. Diseñar los objetos incluidos en un área.

2.1.7.3. Especificar puntos de contorno mediante la opción Dibujar de -SOMBREA.

2.1.7.4. Arrastrar un patrón de sombreado a un área cerrada desde una paleta de herramientas o DesignCente

3. Propiedades de los objetos

3.1. Se puede modificar y personalizar las propiedades de los objetos como:

3.1.1. Color (COL)

3.1.2. Tipos de línea

3.1.3. Grosor de línea

4. Herramientas auxiliares

4.1. Rueda de navegación

4.2. Encuadre

4.3. Enfocar

4.4. Orbit
