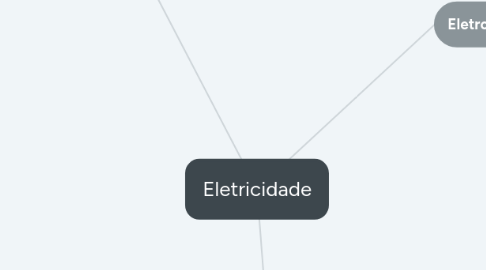

Eletricidade por Mind Map: Eletricidade

1. Eletrostática

1.1. dedica-se ao comportamento das cargas elétricas sem movimento, ou em estado de repouso.

1.2. Cargas elétricas

1.2.1. Carga elétrica elementar

1.2.1.1. e=1,6.10-19C

1.2.2. Carga elétrica

1.2.2.1. Q=n.e

1.3. Eletrização

1.3.1. Eletrização por atrito

1.3.1.1. Ambos os corpos eletrizados ficam com cargas de módulo igual, porém com sinais opostos.

1.3.2. Eletrização por contato

1.3.2.1. O cálculo da carga resultante após o processo é dado pela média aritmética entre a carga dos condutores em contato.

1.3.2.1.1. QR= Q1+Q2....Qn/n

1.3.3. Eletrização por indução eletrostática

1.3.3.1. 1ª etapa: Um bastão eletrizado é aproximado de um condutor inicialmente neutro, pelo princípio de atração e repulsão, os elétrons livres do induzido são atraídos/repelidos dependendo do sinal da carga do indutor. 2ª etapa: Liga-se o induzido à terra, ainda na presença do indutor. 3ª etapa: Desliga-se o induzido da terra, fazendo com que sua única carga seja a do sinal oposto ao indutor.

1.4. Força de interação entre cargas

1.4.1. Lei de Coulomb

1.4.1.1. F=kQ1.Q2/d²

1.4.2. Constante elétrica no vácuo

1.4.2.1. k=9.10^9 Nm²/C²

1.5. Campo Elétrico

1.5.1. Intensidade do campo elétrico

1.5.1.1. E=F/q

1.5.1.2. E=kQ/d²

1.6. Potencial elétrico

1.6.1. Energia potencial elétrica

1.6.1.1. Ep=kQq/d

1.6.2. V=Ep/q

1.6.3. V=kQ/d

1.6.4. Trabalho de uma força elétrica

1.6.4.1. TAB=q (vb-va)

1.6.5. Diferença de potencial

1.6.5.1. U= vb-va

2. Eletrodinâmica

2.1. ao contrário da eletricidade estática, a eletrodinâmica é, como indica o seu nome, dinâmica e, portanto, está em constante movimento.

2.2. Corrente elétrica

2.2.1. Intensidade da corrente elétrica

2.2.1.1. i=|Q|/Δt

2.3. Resistência elétrica

2.3.1. 1° Lei de Ohm

2.3.1.1. R=U/i

2.3.2. 2° Lei de Ohm

2.3.2.1. R=p.L/A

2.4. Associação de resistores

2.4.1. Série

2.4.1.1. Re=R1+R2

2.4.2. Paralelo

2.4.2.1. 1/Re=1/r1+1/R2+1/Rn

2.5. Potência elétrica

2.5.1. Pot= i.U

2.5.2. Pot= R.i

2.5.3. Pot= U² /R

2.6. Energia Elétrica

2.6.1. E= Pot.Δt

2.7. Ponte de Wheatstone

2.7.1. R1.R3=R2.R4

2.8. Equação do Gerador

2.8.1. U= E- r . i

3. Eletromagnetismo

3.1. estuda a relação da eletricidade com a capacidade de atrair e reprimir polos.

3.1.1. baseia-se nos seguintes princípios:

3.1.1.1. 1. Cargas elétricas em movimento geram campo magnético;

3.1.1.2. 2. Variação de fluxo magnético produz campo elétrico.

3.2. Hans Christian Oesterd

3.2.1. Em 1820 ele descobriu a relação entre eletricidade e magnetismo graças à invenção dos geradores elétricos, que permitiam a geração de correntes elétricas duradouras e estáveis necessárias para o estudo dos fenômenos.
