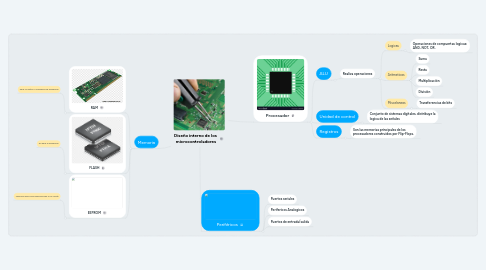

Diseño interno de los microcontroladores por Mind Map: Diseño interno de los  microcontroladores

1. Procesador

1.1. ALU

1.1.1. Realiza operaciones

1.1.1.1. Logicas

1.1.1.1.1. Operaciones de compuertas logicas: AND, NOT, OR.

1.1.1.2. Aritmeticas

1.1.1.2.1. Suma

1.1.1.2.2. Resta

1.1.1.2.3. Multiplicación

1.1.1.2.4. División

1.1.1.3. Miscelaneas

1.1.1.3.1. Transferencias de bits

1.2. Unidad de control

1.2.1. Conjunto de sistemas digitales, distribuye la logica de las señales

1.3. Registros

1.3.1. Son las memorias principales de los procesadores construidos por Flip-Flops.

2. Periféricos

2.1. Puertos seriales

2.2. Perifericos Analogicos

2.3. Puertos de entrada/salida

3. Memoria

3.1. RAM

3.1.1. Para los datos o variables del programa

3.2. FLASH

3.2.1. Es para el programa

3.3. EEPROM

3.3.1. Memoria para connfiguraciones o no volatil
