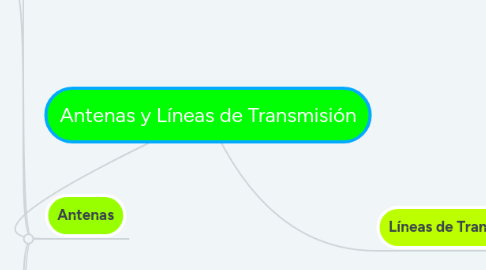

Antenas y Líneas de Transmisión por Mind Map: Antenas y Líneas de Transmisión

1. Líneas de Transmisión

1.1. Definición

1.1.1. Línea de Transmisión es la que se encarga de llevar la señal captada o la señal a enviar desde o hacia el transmisor y receptor

1.1.2. Una línea de transmisión puede convertirse en una antena si se doblan sus terminales en modo opuesto

1.2. Cables

1.2.1. Para aplicaciones de RF generalmente se utiliza el cable coaxial

1.2.2. Recomendaciones

1.2.2.1. Utilizar cable de buena calidad no lo más barato

1.2.2.2. Cuánto más corto es el tramo de cable es mejor porque se reduce la atenuación de la señal en el cable

1.2.2.3. Utilizar cables que tengan conectores ya instalados porque estos son provados en laboratorios

1.2.2.4. No pisar los cables para evitar deformarla y causar variaciones en su estructura

1.3. Guía de Onda

1.3.1. Es un tubo conector por el cual se transmite la energía en forma de ondas electromagnéticas

1.3.2. Modos

1.3.2.1. Se refiere a la configuración del campo

1.3.2.2. Tipos de modos

1.3.2.2.1. TE Transversal Eléctrico

1.3.2.2.2. TM Transversal Magnético

1.3.2.2.3. El modo de propagación se define por dos letras seguidas por dos números

1.3.3. Si una guía de Onda se deja con uno de sus lados abiertos se puede usar como antena

1.4. Conectores y Adaptadores

1.4.1. Permiten la conexión de un cable con el siguiente elemento de la cadena de RF

1.4.2. Tipos

1.4.2.1. BNC

1.4.2.1.1. Es un conector que posee dos postes en el conector macho y dos canales en el hembra se cierra con 1/4 de vuelta

1.4.2.2. TNC

1.4.2.2.1. Conector con rosca para mejor interconexión, trabaja bien hasta 12 GHz

1.4.2.3. Tipo N

1.4.2.3.1. Se usa para microondas y trabaja hasta 18 GHz

1.4.2.4. SMA

1.4.2.4.1. Conector miniatura con rosca tiene gran durabilidad y trabaja con frecuencias superiores a 18 GHz

1.4.2.5. SMB

1.4.2.5.1. Son más pequeños que los conectores SMA y trabajan con 4 GHz

1.4.2.6. MCX

1.4.2.6.1. Es un conector que se usa a presión y trabaja con frecuencias de 6GHz

1.4.3. Recomendaciones

1.4.3.1. Entre menos conexiones es mejor

1.4.3.2. Comprar los conectores no los haga usted mismo

1.4.3.3. Conector macho tiene una carcasa y una manga el conector hembra tiene una endidura

2. Antenas

2.1. Definición

2.1.1. Antena es la que se encarga de captar o enviar señales de radio frecuencia

2.1.2. Convierte la señal de RF de un cable a una onda electromagnética

2.2. Glosario

2.2.1. Impedancia de entrada

2.2.1.1. Para transferencia de energía eficiente debe todo tener la misma impedancia el radio la antena y el cable

2.2.2. Perdida de retorno

2.2.2.1. Es una medida logarítmica usada para conocer la medida de la reflexión de la antena y la onda con la que se le alimenta

2.2.3. Ancho de banda

2.2.3.1. Rango de frecuencia en las que puede operar de manera correcta una antena

2.2.4. Directividad

2.2.4.1. Capacidad de una antena de transmitir enfocado a una dirección particular

2.2.5. Ganancia

2.2.5.1. No es una cantidad que pueda ser expresada en términos por que se toma referencia de una antena isotropica

2.2.6. Patrón de radiación

2.2.6.1. Describe la intensidad relativa del campo irradiado de varias direcciones desde la antena

2.2.7. Ancho del haz

2.2.7.1. Se interpreta como el ancho del haz a la mitad de la potencia

2.2.8. Lóbulos laterales

2.2.8.1. Cantidades de energía radiadas por la antena pero distintas a la deseada

2.2.9. Polarización

2.2.9.1. Es la orientación del campo eléctrico de una onda electromagnética

2.2.10. Discordancia de Polarización

2.2.10.1. Se da cuando una antena transmisora y receptora no se alinean de manera igual físicamente

2.2.11. Relación de ganancia adelante/atrás

2.2.11.1. Es el cociente de directividad de una antena con respecto al coeficiente inverso de la misma

2.2.12. Apertura de la antena

2.2.12.1. Se define como la sección transversal de una antena parabólica que entregaría la misma potencia a una carga acoplada

2.3. Tipos de Antena

2.3.1. Por Frecuencia

2.3.2. Por Directividad

2.3.2.1. Omnidireccionales

2.3.2.1.1. Dipolo

2.3.2.1.2. Monopolo

2.3.2.1.3. Colinear

2.3.2.1.4. Sloted waveguide

2.3.2.2. Direccionales

2.3.2.2.1. Sectorial

2.3.2.2.2. Patch

2.3.2.2.3. Cantenna

2.3.2.2.4. Yagi

2.3.2.2.5. Biquad

2.3.2.2.6. Dish

2.4. Amplificadores

2.4.1. Se conectan entre el emisor de radio y la antena

2.4.2. Son caros por que trabajan con grandes anchos de banda

2.4.3. No proveen direccionabilidad adicional

2.4.4. Generan ruido

2.4.5. En algunos países puede ser ilegal el uso de amplificadores
