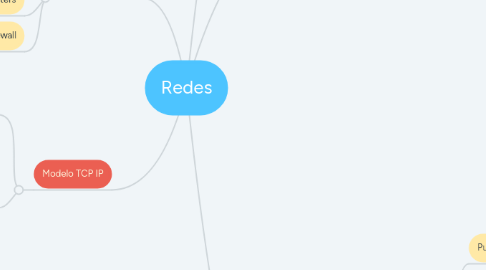

Redes por Mind Map: Redes

1. Modelo OSI

1.1. Definición

1.1.1. Divide el tráfico de la red en capas

1.2. Capas

1.2.1. 1 Física

1.2.1.1. Medios físicos como cable de red o fibra

1.2.2. 2 Enlace de datos

1.2.2.1. Medio en el cual se unen varios dispositivos y usan protocolos de enlace de red

1.2.3. 3 Red

1.2.3.1. En esta se produce el enrutamiento en esta se transfiere paquetes a otras redes

1.2.4. 4 Transporte

1.2.4.1. Se encarga de obtener un método para que los datos lleguen a su destino

1.2.5. 5 Sesión

1.2.5.1. Comunicación lógica entre aplicaciones

1.2.6. 6 Presentación

1.2.6.1. Presentación de datos antes de que lleguen a la aplicación comprende la codificación de datos

1.2.7. 7 Aplicación

1.2.7.1. Se refiere a programas los cuales usan las personas

2. Modelo TCP IP

2.1. Definición

2.1.1. No es un estándar internacional pero es usado para dar resolver fallas en internet

2.2. Capas

2.2.1. 1 Física

2.2.2. 2 Enlace de datos

2.2.3. 3 Internet

2.2.4. 4 Transporte

2.2.5. 5 Aplicación

3. Protocolos de Internet

3.1. Grupo de protocolos que operan en las capas 3 y 4 del modelo TCP IP entre los cuales hay de direccionamiento como el RIP, de transporte como el TCP, UDP, de codificación de datos como el HTML

4. Equipos de Red

4.1. Concentradores

4.1.1. Son considerados como repetidores

4.2. Switch

4.2.1. Es como un repetidor pero con conexión dedicada

4.3. Routers

4.3.1. Se encuentran al borde de la red y se encargan de buscar la mejor ruta de envío de datos

4.4. Firewall

4.4.1. Se encarga del filtrado de datos que entran y salen de la red

5. Diseño de Red Física

5.1. Punto Punto (PTP)

5.1.1. Características

5.1.1.1. Se utiliza en redes de largo alcance (WAN)

5.1.1.2. Los algoritmos de encaminamiento son complejos y el control de errores se realiza en los nodos intermedios

5.1.1.3. La conexión entre nodos se puede realiza con uno o varios sistemas de transmisión diferente

5.1.1.4. Los retardos se deben al tránsito de los mensajes a través de los nodos intermedios

5.1.2. Ventajas

5.1.2.1. Fáciles de instalar y operar

5.1.2.2. Menor complejidad

5.1.2.3. Menor costo al no requerir dispositivos de red ni servidor dedicado

5.1.3. Objetivo del sistema

5.1.3.1. Se utiliza para comunicar solo dos nodos

5.1.4. Servicios proporcionados

5.1.4.1. Se utiliza para redes de largo alcance (WAN)

5.1.5. Estándares

5.1.5.1. Protocolo de Control de IP (IPCP)

5.1.5.2. Protocolo de Control de Enlace

5.1.6. Arquitectura

5.1.6.1. Su arquitectura se basa en que cada canal se usa solo para comunicar dos nodos

5.2. Punto Multipunto (PMP)

5.2.1. Características

5.2.1.1. Ofrece varias rutas desde una única ubicación

5.2.1.2. Solo existe una ruta de comunicación que está compartida con todos los equipos

5.2.1.3. Los terminales no deben estar geográficamente cerca

5.2.2. Ventajas

5.2.2.1. Abaratamiento de costos

5.2.2.2. Unión de varios terminales a su correspondiente computador

5.2.2.3. Pierde velocidad y seguridad

5.2.3. Objetivo del Sistema

5.2.3.1. Comunicar varios nodos entre si

5.2.4. Servicios Proporcionados

5.2.4.1. Transmisión de datos y voz sobre IP

5.2.5. Estandares

5.2.5.1. 802.11 a / g

5.2.5.2. VoIP

5.2.6. Arquitectura

5.2.6.1. Consiste en un conjunto de estaciones base interconectadas entre si con el centro de control de red

5.3. Multipunto Multipunto

5.3.1. Características

5.3.1.1. No tiene un terminal central

5.3.1.2. Todos los nodos se comunican entre si

5.3.2. Ventajas

5.3.2.1. Aunque un nodo no pueda ser encontrado por la central, este de igual manera se comunicará con la central

5.3.3. Objetivo del Sistema

5.3.3.1. Comunicación de varios nodos entre si

5.3.4. Servicios Proporcionados

5.3.4.1. Transmisión de datos

5.3.5. Estándares

5.3.6. Arquitectura

5.3.6.1. Consiste en un conjunto de nodos que se comunican entre sí, con que un nodo se pueda comunicar con la central los demás se conectarán a la central

5.4. Definición

5.4.1. Es como organizar los equipos para conectar a los clientes que usan la red inalámbrica
