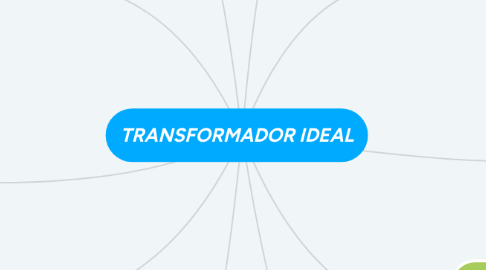

TRANSFORMADOR IDEAL

1. Las reluctancias del núcleo son despreciables

1.1. Los flujos de dispersión no se consideran

1.2. se requiere corriente para producir flujo dentro del núcleo

2. Relaciones de corriente y voltaje

2.1. Corriente

2.1.1. l a c r r

2.2. Voltaje

2.2.1. a aA A A A

3. Impedancia reflejada

3.1. La impedancia vista por la fuente en el primario Zp y la impedancia vista por la salida del transformador en el secundario Zs se calculan con respecto a la Figura 11-5 como sigue:

3.1.1. 1 A A A A

3.1.2. 2

4. La tensión inducida Ē1 depende la fuente V1 que lo alimente, y genera un flujo AC φm en de vueltas N2 imagen

4.1. Ē1 depende de la fuente V1 que lo alimente y genera un flujo AC φm en el núcleo

4.1.1. a

4.2. La tensión Ē2 depende del flujo φm y del número de vueltas N2

5. Relación de transformación a

5.1. Relación entre la magnitud de la tensión en el primario y secundario de un transformador

5.1.1. AAAAA

6. No existen pérdidas en el transformador

6.1. Los devanados no tienen resistencia

6.2. El núcleo no tiene pérdidas por histéresis o corrientes parásitas

6.3. No hay pérdidas de potencia de ningún tipo

7. Dispositivo diseñado y fabricado para que el acople magnético entre dos bobinas(devanados) sea el mejor posible

7.1. Bobina primaria:Es aquel por donde entra la energia al equipo

7.1.1. A A a A

7.2. La bobina secundaria : Es aquel por donde sale la energia del equipo

8. Convencion de puntos para la fase (Puntos a lado de la bobina)

8.1. Indican el lugar por donde la corriente debe “entrar” para producir flujo positivo, que resulta la condición normal del operación

8.1.1. a a a a a

9. El flujo AC φm producido por devanado primario, induce una fuerza electromotriz en el secundario

9.1. Tensión inducida en el secundario

10. Clasificacion

10.1. Elevador

10.1.1. Primario

10.1.1.1. Devanado de BT

10.1.2. Secundario

10.1.2.1. Devanado de AT

10.2. Redcutor

10.2.1. Primario

10.2.1.1. Devanado de AT

10.2.2. Secundario

10.2.2.1. Devanado de BT
