1. DIAGRAMA DE MASAS
1.1. PASOS
1.1.1. 1. Proyectar la sub-rasante correspondiente al trazo preliminar o definitivo, sobre el perfil del terreno
1.1.2. .2. Determinar los espesores en cortes o en terraplén para cada estación. Diferencia de nivel entre la sub-rasante y el perfil del terreno
1.1.3. 3. Dibujar las secciones transversales a una escala adecuada. (En primera se debe seleccionar una escala apropiada para el eje horizontal y vertical, para proyectos de longitud considerable se usa una escala de 1:10,000 horizontal y 1:100,000vertical.).
1.1.4. .4. Dibujar en las secciones transversales la sección típica coincidiendo los niveles de la sub-rasante en estudio. Esta será modificada, según el caso, por sobre-anchos y peraltes. El ancho de la semicorona en terraplén será algo mayor que la semicorona encorte para que al colocar la sub-base y la base con el espesor recomendado y los taludes de proyecto, del ancho requerido según las especificaciones .En cuanto al ancho de la semicorona en corte, será igual que la semicorona de la sección típica.
1.1.5. .5. Calcular las áreas de las secciones por cualquier de los métodos ya conocidos.
1.1.6. .6. Calcular los volúmenes entre estaciones de 20 m. o menos si se dispone de información; abundando los rellenos o corrigiendo los cortes según el material y el procedimiento usado. El cálculo de las áreas se hará por cualquier método conocido y el volumen entre estas áreas utilizamos las expresión: v= ½ (A1+A2) Distancia
1.1.7. 7. Sumar los volúmenes, considerando signo positivo a los cortes y signos negativos a los rellenos..
1.1.8. .8. Dibujar la curva obtenida con los valores, considerando como abscisas las distancias progresivas del encadenamiento y como ordenada la suma acumulada de los cortes y rellenos. Esta curva se dibuja en el mismo papel de perfil del terreno, donde se proyecto la subrasante, o se puede dibujar por separado en papel milimetrado.
1.1.9. 9. No conviene calcular la curva masa por tramos de varios kilómetros, ya que como se trata de un procedimiento de aproximaciones sucesivas y es difícil que la primera subrasante se escoja como la más conveniente, se aconseja proceder por tramos de 500 m. a un kilómetro y hasta no quedar conforme no seguir con los siguientes tramos. (En proyectos de más de 10 kilómetros se dibuja el diagrama a cada 500 m).

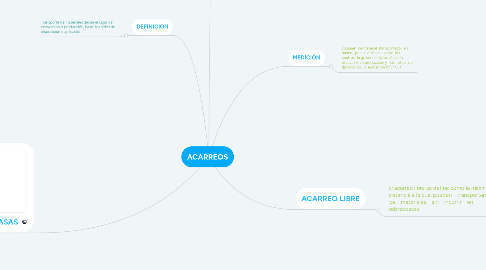

2. DEFINICION
2.1. Transporte de materiales desde el lugar de excavación o producción, hasta los sitios de disposición o aplicación.
3. TIPOS
3.1. SEGÚN TRASLADO
3.1.1. DE EXCAVACIÓN A TERRAPLENES
3.1.2. DE LUGAR PRESTAMO A TERRAPLENES
3.1.3. DE CANTERA A ALMACENAMIENTO
3.1.4. DE ALMACEN A PRODUCCION DE MEZCLAS
3.1.5. DE PRODUCCION DE MEZCLAS A APLICACION
3.1.6. EXTRACCION A VERTEDEROS
3.2. SEGUN CARGA
3.2.1. MANUAL
3.2.2. MECANICA
4. MEDICIÓN
4.1. volumen de material transportado, en banco, por la distancia entre los centros de gravedad de los sitios de excavación o producción y los sitios de disposición o aplicación (M3*KG)
5. ACARREO LIBRE
5.1. El acarreo libre se define como la máxima distancia a la cual pueden transportarse los materiales sin incurrir en sobrecostos
5.1.1. Distancia Real de Acarreo (DRA) < Distancia de Acarreo Libre (DAL)
5.1.2. Distancia Real de Acarreo (DRA) ≈ Distancia de Acarreo Libre (DAL).
5.1.3. Distancia Real de Acarreo (DRA) > Distancia de Acarreo Libre (DAL).
5.1.3.1. SOBREACARREO
5.1.3.1.1. TIPOS POR TRAYECTO
