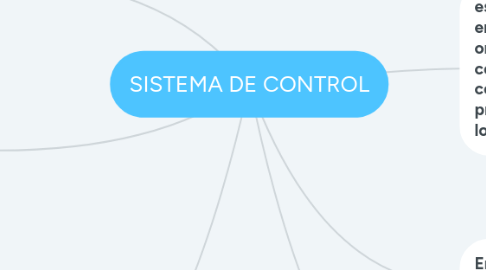

SISTEMA DE CONTROL por Mind Map: SISTEMA DE CONTROL

1. es un conjunto de dispositivos encargados de administrar, ordenar, dirigir o regular el comportamiento de otro sistema, con el fin de reducir las probabilidades de fallo y obtener los resultados deseados

2. En los sistemas de control de lazo abierto la salida se genera dependiendo de la entrada

2.1. se caracterizan por: Ser sencillos y de fácil concepto. Nada asegura su estabilidad ante una perturbación. La salida no se compara con la entrada. Ser afectado por las perturbaciones. Estas pueden ser tangibles o intangibles. La precisión depende de la previa calibración del sistema.

3. sistemas de lazo cerrado la salida depende de las consideraciones y correcciones realizadas por la retroalimentación

3.1. Sus características son: Ser complejos, pero amplios en cantidad de parámetros. La salida se compara con la entrada y le afecta para el control del sistema. Su propiedad de retroalimentación. Ser más estable a perturbaciones y variaciones internas.

4. objetivos: Ser estables y robustos frente a perturbaciones y errores en los modelos. Ser eficiente según un criterio preestablecido evitando comportamientos bruscos e irreales.

5. Clasificación de los sistemas de control según su comportamiento y medición

5.1. Control: selección de las entradas de un sistema de manera que los estados o salidas cambien de acuerdo a una manera deseada. Los elementos son:

5.1.1. Siempre existe para verificar el logro de los objetivos que se establecen en la planeación.

5.1.2. Medición. Para controlar es imprescindible medir y cuantificar los resultados.

5.1.3. Detectar desviaciones. Una de las funciones inherentes al control, es descubrir las diferencias que se presentan entre la ejecución y la planeación.

5.1.4. Establecer medidas correctivas. El objeto del control es prever y corregir los errores.

5.1.5. Factores de control; Cantidad, Tiempo, costo, Calidad.

5.2. Controlador: (Electrónica). Es un dispositivo electrónico que emula la capacidad de los seres humanos para ejercer control. Por medio de cuatro acciones de control: compara, calcula, ajusta y limita.

5.3. Proceso: operación o desarrollo natural progresivamente continúo, marcado por una serie de cambios graduales que se suceden uno al otro en una forma relativamente fija y que conducen a un resultado o propósito determinados.

6. Tipos de sistemas de control

6.1. Hechos por el hombre. Como los sistemas eléctricos o electrónicos que están permanentemente capturando señales del estado del sistema bajo su control y que al detectar una desviación de los parámetros preestablecidos del funcionamiento normal del sistema, actúan mediante sensores y actuadores, para llevar al sistema de vuelta a sus condiciones operacionales normales de funcionamiento. Un claro ejemplo de este será un termostato, el cual capta consecutivamente señales de temperatura. En el momento en que la temperatura desciende o aumenta y sale del rango, este actúa encendiendo un sistema de refrigeración o de calefacción.

6.1.1. Por su causalidad

6.1.1.1. causales

6.1.1.2. no causales
