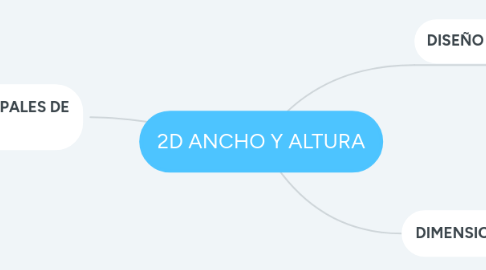

2D ANCHO Y ALTURA por Mind Map: 2D ANCHO Y ALTURA

1. DIMENSION

1.1. se refiere a las medidas y maneras en que objeto ocupa un lugar en espacio.

1.1.1. ancho

1.1.1.1. hace referencia a la dimensión horizontal del dibujo.

1.1.2. altura

1.1.2.1. es una distancia de una dimensión geométrica, usualmente vertical o en la dirección de la gravedad.

2. DISEÑO 2D

2.1. es un termino que describe lo dimensional, es decir aquello que tiene 2 dimensiones y se proyecta de manera plana en el espacio físico

3. COMANDOS PRINCIPALES DE DIBUJO

3.1. autoCAD tiene en una serie de herramientas que permiten el proceso de dibujo en 2D.

3.1.1. linea

3.1.1.1. crea una serie de segmento de linea contiguos. cada segmento es un objeto de linea editable por separado

3.1.2. polilinea

3.1.2.1. objeto que se compone de segmentos de linea y arco.

3.1.3. circulo

3.1.3.1. comando c. para crear esta herramienta se debe dar ciertas especificaciones como el punto de inicio o las coordenadas de referencia y de igual forma el diametro o radio

3.1.4. arco

3.1.4.1. comando A, se usa determinando combinación de valores, como angulo, radio, longitud de cuerda, centro, puntos iniciales y finales.

3.1.5. rectangulo

3.1.5.1. comando REC, se usa para especificar las medidas de rectángulo y el tipo de esquinas

3.1.6. elipse

3.1.6.1. los primeros dos puntos determinan la ubicación y la longitud, el tercer punto determina la distancia entre el centro de la elipse y el punto final.

3.1.7. sombrear

3.1.7.1. rellena una área sombreada a los objetos selecionados

3.1.8. punto

3.1.8.1. los objetos de punto pueden actuar como nodos a los que se pueden asociar referencias a objetos.

3.1.9. nube

3.1.9.1. se utiliza para resaltar las partes del dibujo que se están examinando.

3.1.10. region

3.1.10.1. convertir los objetos que se encierran en un area,en objetos 2D
