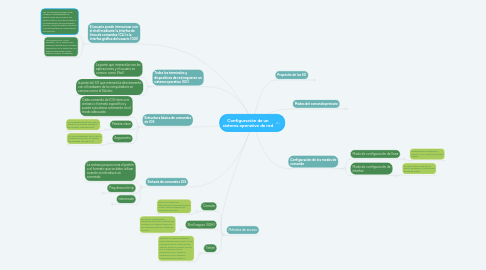

Configuración de un sistema operativo de red por Mind Map: Configuración de un sistema operativo de red

1. El usuario puede interactuar con el shell mediante la interfaz de línea de comandos (CLI) o la interfaz gráfica del usuario (GUI)

1.1. Las GUI también pueden fallar, colapsar o simplemente no operar como se les indica. Por estos motivos, se suele acceder a los dispositivos de red mediante una CLI, consume menos recursos y es muy estable en comparación con una GUI.

1.2. Una interfaz GUI, como Windows, SO X, Apple IOS o Android, permite que el usuario interactúe con el sistema en un entorno que utiliza íconos gráficos, menús y ventanas.

2. Todos los terminales y dispositivos de red requieren un sistema operativo (SO).

2.1. La parte que interactúa con las aplicaciones y el usuario se conoce como Shell

2.2. la parte del SO que interactúa directamente con el hardware de la computadora se conoce como el Núcleo

3. Propósito de los SO

3.1. GUI, un sistema operativo de PC permite que el usuario realice lo siguiente:

3.1.1. Vea resultados en un monitor

3.1.2. Introduzca texto y comandos de texto.

3.1.3. Utilice un mouse para hacer selecciones y ejecutar programas.

3.2. Un sistema operativo basado en CLI como el Cisco IOS en un switch o router, permite que un técnico de red realice lo siguiente:

3.2.1. Utilice un teclado para ejecutar programas de red basados en la CLI.

3.2.2. Utilice un teclado para introducir texto y comandos basados en texto.

3.2.3. Vea resultados en un monitor.

4. Métodos de acceso

4.1. Consola

4.1.1. este es un puerto de administración que proporciona acceso fuera de banda a un dispositivo de Cisco

4.2. Shell seguro (SSH)

4.2.1. SSH es un método para establecer de manera remota una conexión CLI segura a través de una interfaz virtual por medio de una red.

4.3. Telnet

4.3.1. Telnet es un método inseguro para establecer una sesión CLI de manera remota a través de una interfaz virtual por medio de una red. A diferencia de las conexiones SSH, Telnet no proporciona una conexión cifrada de manera segura.

5. Modos del comando primario

5.1. Modo de ejecución de usuario

5.1.1. este tiene capacidades limitadas pero resulta útil en el caso de algunas operaciones básicas. Permite solo una cantidad limitada de comandos de monitoreo básicos, pero no permite la ejecución de ningún comando que podría cambiar la configuración del dispositivo

5.2. Modo de ejecución privilegiado

5.2.1. para ejecutar comandos de configuración, un administrador de redes debe acceder al modo de ejecución privilegiado. Solo se puede ingresar al modo de configuración global y a los modos de configuración más altos por medio del modo EXEC con privilegios

6. Configuración de los modos de comando

6.1. Modo de configuración de línea

6.1.1. se utiliza para configurar la consola, SSH, Telnet o el acceso auxiliar.

6.2. Modo de configuración de interfaz

6.2.1. se utiliza para configurar un puerto de switch o una interfaz de red de router.

7. Estructura básica de comandos de IOS

7.1. Cada comando de IOS tiene una sintaxis o formato específico y puede ejecutarse solamente en el modo adecuado.

7.2. Palabra clave

7.2.1. un parámetro específico que se define en el sistema operativo (en la figura, protocolos ip).

7.3. Argumento

7.3.1. no está predefinido; es un valor o variable definido por el usuario, (en la figura, 192.168.10.5)

8. Sintaxis de comandos IOS

8.1. La sintaxis proporciona el patrón o el formato que se debe utilizar cuando se introduce un comando.

8.2. Ping dirección-ip

8.2.1. El comando es ping y el argumento definido por el usuario es la dirección-ip del dispositivo de destino. Por ejemplo, haga ping a 10.10.10.5.

8.3. traceroute

8.3.1. El comando es traceroute y el argumento definido por el usuario es la dirección-ip del dispositivo de destino. Por ejemplo, traceroute 192.168.254.254.
