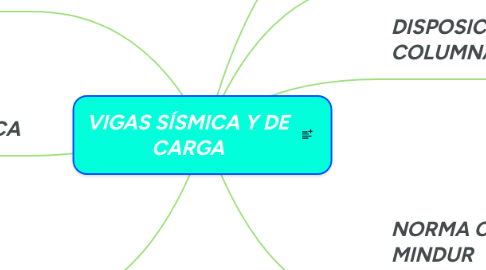

VIGAS SÍSMICA Y DE CARGA por Mind Map: VIGAS SÍSMICA Y DE CARGA

1. AUTORA

1.1. María Díaz

2. COLUMNAS

2.1. El punto mas débil del Hormigón armado son las columnas, por lo que para evitar el colapso es fundamental un adecuado diseño y construcción de pilares en caso de realizarse estructuras con este material y para un fin antisismico notoriamente.

2.1.1. Columnas Débiles: En la viga se genera una falla "local" que afecta principalmente al piso afectado. En la columna la falla afecta a toda la estructura, pudiendo ocasionar el colapso de la misma

2.1.2. Columnas Cortas: Al analizar y estudiar el comportamiento de edificaciones bajo la acción sísmica, se ha observado que algunas columnas presentas grietas a 45° lo que indica una falla frágil.

3. PROFESORA

3.1. Ana Karina Martines

4. DISPOSICIÓN DE COLUMNA

4.1. Debe garantizar "Continuidad vertical"

4.2. Debe evitar la "Excentricidad de carga"

5. NORMA COVENIN. MINDUR 1756-1-2001

5.1. Los requerimientos sismo resistentes establecidos y enmarcados en la presente norma, se complementa con otras normativas y especificaciones para la evaluación sísmica de equipo, instalaciones y otras obras promulgadas en nuestro país.

5.1.1. Para un diseño adecuado antisismico de edificio se debe

5.1.1.1. Definir la categoría del edificio

5.1.1.2. Realizar planificación de diseño

5.2. Esta norma establece que la vida útil para la que se diseña de una estructura sismo-resistente abarca un tiempo de 50 años

5.2.1. Responsabilidades de los ingenieros estructurales

5.2.1.1. Hacer uso de la presente Norma

5.2.1.2. Interpretar coherentemente segun sea el caso de la presente Norma

5.2.1.3. Seleccionar parámetros adecuados entre la edificación de proyecto y lo especificado en la norma

5.2.1.4. Evaluar el modelo estructural empleado revisando las hipótesis de análisis y métodos de procesamiento de la información

6. VIGAS SÍSMICA

6.1. Son las vigas cuyo diseño estructural tienen mayor resistencia al movimiento sísmico.

6.2. Su función es absorber las fuerzas laterales producidas por un evento sísmico.

7. VIGAS DE CARGA

7.1. Elementos diseñados para soportar cargas en una construcción determinada.

7.2. vigas de carga permiten resolver de una manera óptima la construcción de elementos estructurales tipo viga. Normalmente se trata de esquemas estructurales como viga simplemente apoyada sobre pilar o sobre ménsula, existiendo la posibilidad de dar continuidad a varios tramos o de realizar la unión viga-pilar como nudo rígido

7.2.1. - Vigas de carga en T invertida. - Vigas de carga en L. - Vigas de carga rectangulares. - Vigas de carga en T. - Vigas de carga grada. - Vigas de carga en I. - Vigas de carga bodega.
