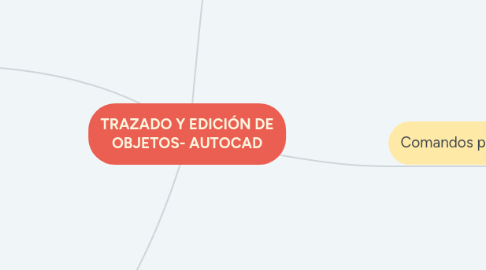

TRAZADO Y EDICIÓN DE OBJETOS- AUTOCAD por Mind Map: TRAZADO Y EDICIÓN DE OBJETOS- AUTOCAD

1. Geometría objetos básicos

1.1. Unión objetos simples

1.1.1. lineas

1.1.2. circulos

1.1.3. textos

2. Comandos principales

2.1. Home

2.1.1. Pestaña draw

2.1.1.1. line

2.1.1.1.1. Rejilla

2.1.1.1.2. coordenadas

2.1.1.1.3. C para cerrar

2.1.1.1.4. Patrón

2.1.1.2. Polilinea

2.1.1.2.1. linea y arco

2.1.1.2.2. A: comenzar arco

2.1.1.2.3. Mitad grosor:

2.1.1.2.4. Grlosor

2.1.1.3. Circulo C

2.1.1.3.1. Punto central

2.1.1.3.2. Radio

2.1.1.3.3. Diámetro

2.1.1.3.4. 3 puntos

2.1.1.3.5. Tan, tan, tan

2.1.1.3.6. 2 puntos

2.1.1.4. Arco

2.1.1.4.1. Contrario a manecillas de reloj

2.1.1.5. Rectangulo REC

2.1.1.5.1. Chamfer C

2.1.1.5.2. Elevación E

2.1.1.5.3. Fillet F

2.1.1.6. Elipse El

2.1.1.6.1. punto 1 y 2 eje principal, 3p dist entre centro y final de segundo eje

2.1.1.7. Sombrrea HATCH

2.1.1.7.1. Precisar

2.1.1.7.2. Designar

2.1.1.7.3. Arrastrar

2.1.1.8. punto PO

2.1.1.8.1. Nodos

2.1.1.8.2. modificar DDPTYPE

2.1.1.9. Nube de Revisión REVCLOUD

2.1.1.9.1. Resalta parte de dibujo

2.1.1.10. Región

2.1.1.10.1. encierra objetos

3. Herramientas Auxiliares

3.1. Rueda de navegación

3.1.1. 2D

3.1.2. Completa

3.1.3. Vizualización de objetos

3.1.4. visita de edificio

3.2. Encuadre

3.2.1. Desplaza

3.3. Zoom

3.3.1. Todo

3.3.1.1. Todos los objetos

3.3.2. Centro

3.3.3. Dinámico

3.3.4. Extensión objetos

3.3.5. Vista previa

3.3.6. Escala

3.3.7. Ventana (acercamiento)

3.3.8. ObJeto

3.3.8.1. máximo tamaño objetos

3.4. Orbita 3Dorbita

3.4.1. Gira la vista en espacio 3D

3.4.2. no deja editar objetos

4. Color

4.1. Color

4.1.1. Color

4.1.1.1. indice ACI

4.1.1.1.1. Estandars con #(1-255)

4.1.2. Grosor de linea

4.1.2.1. display lineweght

4.1.2.1.1. visualiza aplicación

4.1.3. Tipos de linea
