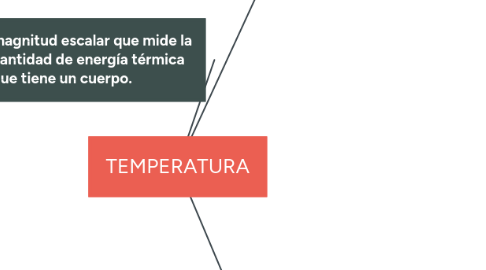

TEMPERATURA por Mind Map: TEMPERATURA

1. magnitud escalar que mide la cantidad de energía térmica que tiene un cuerpo.

1.1. se mide en:

1.1.1. ° K, °C,°F,°R

2. un termómetro es un instrumento utilizado para medir la temperatura y pueden ser de varios tipos:

2.1. termómetro de mercurio

2.1.1. Un termómetro de mercurio es un tipo de termómetro que generalmente se utiliza para medir las temperaturas del material seleccionado. ... El conjunto está sellado y cuando la temperatura aumenta, el mercurio se dilata y asciende por el capilar.

2.1.1.1. El termómetro de globo, para medir la temperatura radiante media. Consiste en un termómetro de mercurio que tiene el bulbo dentro de una esfera de metal hueca, pintada de negro de humo. La esfera absorbe radiación de los objetos del entorno más calientes que el aire y emite radiación hacia los más fríos, dando como resultado una medición que tiene en cuenta la radiación. Se utiliza para comprobar las condiciones de confort de las personas.

2.2. termómetro de globo

2.3. termómetro de bulbo húmedo

2.3.1. El termómetro de bulbo húmedo, para medir la influencia de la humedad en la sensación térmica. Junto con un termómetro ordinario forma un psicrómetro, que sirve para medir humedad relativa, tensión de vapor y punto de rocío. Se llama de bulbo húmedo porque de su bulbo o depósito parte un paño de algodón empapado de agua, contenida en un depósito que se coloca al lado y más bajo que el bulbo, de forma que por capilaridad está continuamente mojado.

2.4. termómetro de máximas y mínimas

2.4.1. El termómetro de máximas y mínimas es utilizado en meteorología para saber la temperatura más alta y la más baja del día, y consiste en dos instrumentos montados en un solo aparato. También existen termómetros individuales de máxima o de mínima para usos especiales o de laboratorio.

2.5. termómetros digitales

2.5.1. son aquellos que, valiéndose de dispositivos transductores como los mencionados, utilizan luego circuitos electrónicos para convertir en números las pequeñas variaciones de tensión obtenidas, mostrando finalmente la temperatura en un visualizador. Una de sus principales ventajas es que por no utilizar mercurio no contaminan el medio ambiente cuando son desechados.

2.6. termistor

2.6.1. es un dispositivo que varía su resistencia eléctrica en función de la temperatura. Algunos termómetros hacen uso de circuitos integrados que contienen un termistor, como el LM35.

2.7. termopar

2.7.1. un termopar o termocupla es un dispositivo utilizado para medir temperaturas basado en la fuerza electromotriz que se genera al calentar la soldadura de dos metales distintos.

2.8. termómetro de resistencia

2.9. termómetro de gas

2.9.1. pueden ser a presión constante o a volumen constante. Este tipo de termómetros son muy exactos y generalmente son utilizados para la calibración de otros termómetros.

2.9.1.1. consiste en un alambre de algún metal (como el platino) cuya resistencia eléctrica cambia cuando varía la temperatura.

2.10. termómetro bimetalico

2.10.1. formado por dos láminas de metales de coeficientes de dilatación muy distintos y arrollados dejando el coeficiente más alto en el interior. Se utiliza sobre todo como sensor de temperatura en el termohigrógrafo.

3. INSTITUTO TECNOLOGICO DE ORIZABA INSTRUMENTACION Y CONTROL PROFESOR: Dr. GUSTAVO ALVARADO KINELL PRESENTA: ALEJANDRA MORA LUIS MIGUEL MONTERD ADAN ESPINOSA
