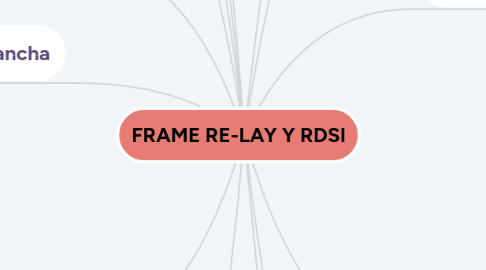

FRAME RE-LAY Y RDSI por Mind Map: FRAME RE-LAY Y RDSI

1. Es una técnica de comunicación:

1.1. Mediante retransmisión de tramas para redes de circuito virtual, introducida por la ITU-T a partir de la recomendación I.122 de 1988.

1.2. Que transmite una variedad de tamaños de tramas o marco, para datos, perfecto para la transmisión de grandes cantidades de datos.

2. Proporciona conexiones entre usuarios a través de una red pública:

2.1. Del mismo modo que lo haría una red privada punto a punto, esto quiere decir que es orientado a la conexión.

3. Las conexiones pueden ser del tipo permanente o conmutadas:

3.1. (PVC, Permanent Virtual Circuit) (SVC, Switched Virtual Circuit)

4. El uso de conexiones implica que los nodos de la red son conmutadores, y las tramas deben llegar ordenadas al destinatario, ya que todas siguen el mismo camino a través de la red, puede manejar tanto tráfico de datos como de voz.

5. Al contratar un servicio Frame Re-lay, contratamos un ancho de banda determinado en un tiempo determinado.

6. Para realizar control de congestión de la red

6.1. Frame Re-lay activa unos bits, que se llaman FECN (forward explicit congestion notification), BECN (backward explicit congestion notification) y DE (Discard Eligibility).

6.1.1. Para ello utiliza el protocolo LAPF, un protocolo de nivel de enlace que mejora al protocolo LAPD.

6.2. FECN se activa, o lo que es lo mismo, se pone en 1, cuando hay congestión en el mismo sentido que va la trama.

6.3. BECN se activa cuando hay congestión en el sentido opuesto a la transmisión.

6.3.1. Se utiliza el llamado Algoritmo del Cubo Agujereado, de forma que se simulan 2 cubos con un agujero en el fondo: Por el primero de ellos pasan las tramas con un tráfico inferior a CIR, el que supera este límite pasa al segundo cubo, por el que pasará el tráfico inferior a CIR+EIR (y que tendrán DE=1). El que supera este segundo cubo es descartado.

7. APLICACIONES Y BENEFICIOS

7.1. *Reducción de complejidad en la red. Elecciones virtuales múltiples son capaces de compartir la misma línea de acceso. *Equipo a costo reducido. Se reduce las necesidades de “hardware” y el procesamiento simplificado ofrece un menor coste. *Mejora del desempeño y del tiempo de respuesta.

8. RDSI La UIT-T (CCITT) define la Red Digital de Servicios Integrados (RDSI o ISDN en inglés) como:

8.1. Red que procede por evolución de la Red Digital Integrada y que facilita conexiones digitales extremo a extremo para proporcionar una amplia gama de servicios

9. RDSI de banda estrecha

9.1. Acceso básico o BRI (Basic Rate Interface)

9.1.1. Consiste en dos canales B full-duplex de 64 kbps y un canal D full-duplex de 16 kbps. Luego, la división en tramas, la sincronización, y otros bits adicionales dan una velocidad total a un punto de acceso básico de 192 kbps.

9.2. Acceso primario o PRI (Primary Rate Interface).

9.2.1. Está destinado a usuarios con requisitos de capacidad mayores, tales como oficinas, empresas con PBX digital o red local. Debido a las diferencias en las jerarquías de transmisión digital usadas en distintos países

10. RDSI de banda ancha

10.1. Esta nueva red es básicamente igual a la RDSI actual, con la diferencia de que la velocidad mínima a la que trabaje será de 2 Mbps, pudiendo llegar a los 100 Mbps. Estas velocidades permiten aumentar en gran medida el número de servicios que la red ofrecerá. Para lograr esas características, la RDSI de banda ancha hace uso de la tecnología de redes ATM.

11. Servicios

11.1. Portadores

11.1.1. *Modo Circuito: son las funciones que se necesitan para establecer, mantener, y cerrar una conexión de circuito conmutado en un canal de usuario. Esta función corresponde al control de una llamada en redes de telecomunicaciones de conmutación de circuitos existentes. *Modo Paquete: son las funciones que se necesitan para establecer una conexión de circuito conmutado en un nodo de conmutación de paquetes RDSI.

11.1.1.1. Servicio Portador de Llamada Virtual. -Servicio Portador de Circuito Virtual Permanente.

11.2. Teleservicios

11.2.1. *Telefonía a 7 kHz *Facsímil Grupos 2 y 3 Facsímil Grupo 4 *Teletex, Videotex, Videotelefonía. Suplementarios

11.2.1.1. Grupo Cerrado de usuarios

12. Agrupaciones funcionales

12.1. TC. - Terminación de Central, situada en la Central de Conmutación se encarga de el mantenimiento del Acceso de Usuario. Realiza la conexión de canales, soporta la señalización del usuario y el envío de información en modo paquete. TL.. - Terminación de Línea, situada en la Central, se encarga de los aspectos de transmisión. Convierte el código binario al código de línea empleado. Controla la sincronización del Acceso. Ésta agrupación funcional está unida a la TC formando una agrupación. TR1. - Terminación de Red nº 1, es el primer elemento en el domicilio del Cliente y obligación de la compañía explotadora del servicio, en España Telefónica. Permite la sincronización con los equipos conectados a continuación, controla la conexión con la Central, adecua las señales de la línea a códigos adecuados para la conexión de los equipo, permite la verificación a distancia, pudiéndose evaluar la calidad del enlace. TR2.- Terminación de Red nº 2, realiza funciones de control en la instalación del Cliente: tratamiento de la señalización, multiplexación de canales de información, posible conmutación local (centralita), concentración de tráfico y mantenimiento de la instalación del usuario.

13. Conexiones RDSI

13.1. Proporciona tres tipos de servicios para comunicaciones extremo a extremo

14. Ventajas que aporta la RDSI

14.1. Velocidad

14.1.1. Actualmente el límite de velocidad en las comunicaciones a través de una línea telefónicas empleando señales analógicas entre central y usuario mediante el uso de módems está alrededor de los 56Kbps.

14.2. Conexión de múltiples dispositivos

14.2.1. Con líneas analógicas resulta necesario disponer de una línea por cada dispositivo del usuario, si estos se quieren emplear simultáneamente. Resulta muy caro enviar datos (archivos o vídeo) mientras se mantiene una conversación hablada.

14.3. Señalización

14.3.1. La forma de realizar un llamada a través de una línea analógica es enviando una señal de tensión que hace sonar la "campana" en el teléfono destino. Esta señal se envía por el mismo canal que las señales analógicas de sonido. Establecer la llamada de esta manera requiere bastante tiempo.

14.4. Servicios

14.4.1. La RDSI no se limita a ofrecer comunicaciones de voz. Ofrece otros muchos servicios, como transmisión de datos informáticos
