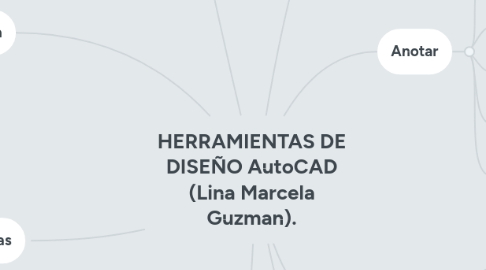

HERRAMIENTAS DE DISEÑO AutoCAD (Lina Marcela Guzman). por Mind Map: HERRAMIENTAS DE DISEÑO AutoCAD (Lina Marcela Guzman).

1. INICIO

1.1. Dibujo

1.1.1. LINEA: crea línea o segmento de líneas contiguos para formar figuras y define la longitud de los objetos.

1.1.2. POLI-LINEA: secuencia conectada de segmentos creado como objeto de plano,con esta herramienta se dibujan figuras geométricas que se usan generalmente en planos.

1.1.3. ELIPSE,CIRCULO,RECTÁNGULO: crea figuras geométricas ya conocidas a partir de datos como el radio, focos, base y altura.

1.1.4. ARCO: crear arco usando tres puntos, esta herramienta útil en el diseño de vías y objetos curvos.

1.1.5. Hatch: sombrea el área de objetos seleccionados, útil en planos de construcción y de manzana catastral para indicar las viviendas y su estructura.

1.2. Modificar

1.2.1. Herramienta característica para la edición de formas, permite funciones como estirar, copiar, empalmar, desplazar, así como realizar una matriz rectangular y otras mas.

1.3. Anotacion

1.3.1. Permite insertar textos, acotaciones, objetos de directriz y tablas de datos.

1.4. Capas

1.4.1. Permite acceder a todas las propiedades de las capas y a su manipulación como mostrar,congelar,bloquear,crear , navegando entre ellas, anulándolas, aislándolas, activandolas o desactivandolas según el trabajo a examinar

1.5. Utiles

1.5.1. Se modifican propiedades ( grosor,color tipo y transparencia), grupos y sus propiedades, utilidades (medir, calculadora, coordenadas y selección de objetos), vista-base y un porta papeles.

2. Inserción

2.1. Block

2.1.1. Permite crear, insertar y editar atributos de un block.

2.2. Referencias

2.2.1. Permite acceder a imágenes y calcos externos, así como delimitarlos y ajustarlos.

2.3. Importar

2.3.1. Reconoce texto y parámetros, así como importar datos al proyecto de documentos en PDF.

2.4. Datos

2.4.1. Permite acceder a la inserción de campos, objetos OLE e hipervinculos.

3. Anotar

3.1. Texto

3.1.1. Accede a la creación de objetos de texto, su corrección ortográfica y alineación.Ingresa y modifica la linea de texto

3.2. Dimensiones

3.2.1. Permite mostrar y modificar las cotas de los objetos que se encuentren en pantalla,

3.3. Tablas

3.3.1. Crear e importar tablas que permitan clasificar y describir los objetos de estudio.

3.4. Lineas de centro

3.4.1. Este área permite crear marcas de centro y geometrías de lineas de centro a los objetos del proyecto.

3.5. Directrices

3.5.1. Crea objetos de directriz múltiple según varios estándares y permite modificarlos.

4. Parametricos

4.1. Geometricos

4.1.1. Establecer restricciones de varios tipos tales como automáticas, concentricas, de simetría y de tangencia entre otras.

4.2. Por Cota

4.2.1. Realiza limitaciones en la distancia entre puntos de varias formas sean lineales, concentricas o irregulares.

4.3. Administrar

4.3.1. Permite suprimir restricciones, así como abrir y cerrar parámetros.

5. Herramientas Rapidas

5.1. Texto: Permite modificar al texto como por ejemplo escribirlo en forma de arco

5.2. Modificar: Mover, copiar, rotar y escalar objetos

5.3. Diseño: Alinear espacios, sincronizar vistas, entre otras cosas.

5.4. Dibujar: Lineas de quiebre y achurados

5.5. Dimensiones: Se refiere a los estilos de anotación que se pueden importar o exportar

6. Vista

6.1. Herramienta que permite la visualización iconos 3D,barras,configuración,paletas e interfaces

6.1.1. Herramientas de ventana Grafica

6.1.2. Ventanas Graficas de modelo

6.1.3. Paletas

6.1.4. Interfaz

7. Administrar

7.1. Grabador de acción

7.1.1. Permite grabar en video proyectos realizados en AutoCAD

7.2. Personalización

7.2.1. Permite la manipulación de la interfaz con el usuario, importando y exportando parámetros empleando paletas de información.

7.3. Aplicaciones

7.3.1. Permite la utilización de aplicaciones ( AutoLisp, ADR, ARX), editar visucal Basic y Lisp, así como ejecutar sus comandos.

7.4. Estandares CAD

7.4.1. Permite convertir, comprobar y configurar los layers.

8. Salidas

8.1. Plotear;Herramientas de impresión y visualización para plotear planos

8.2. Exportar: Permite Exportar proyectos en formato DWF/PDF
